地方特考　103 年五等電子學大意　考古題與詳解

本卷共 40 題，其中 39 題附有本站自撰的逐題詳解。題目與標準答案取自考選部「考畢試題查詢平臺」的公開資料；詳解由本站撰寫並標註出處。本頁列出全部題目與標準答案，並免費試讀前 3 題的詳解；其餘詳解在線上作答時逐題顯示。

▶ 線上作答這一卷（40 題，建議 60 分鐘）

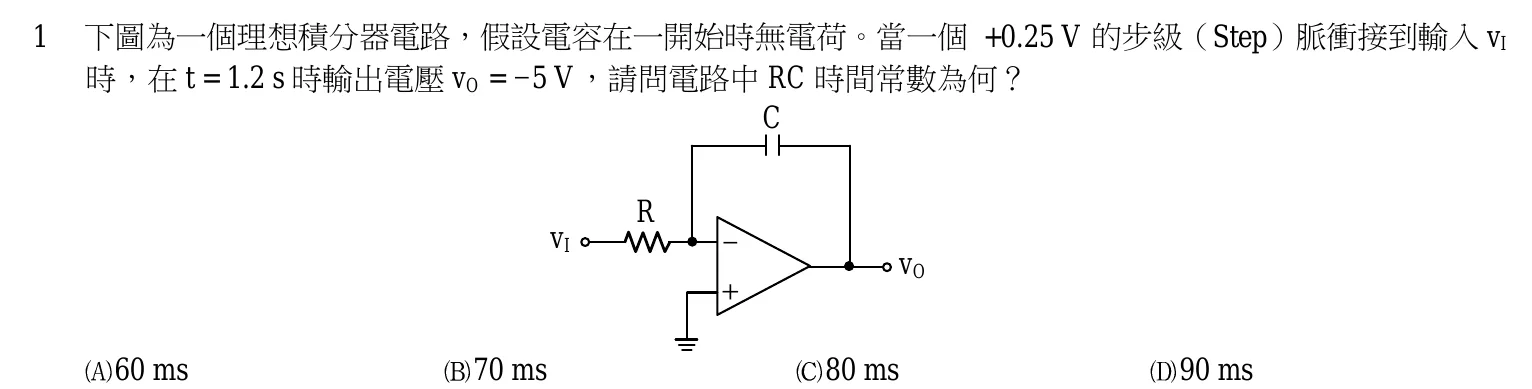

1下圖為一個理想積分器電路，假設電容在一開始時無電荷。當一個 +0.25 V 的步級（Step）脈衝接到輸入 vI時，在 t = 1.2 s 時輸出電壓 vO = -5 V，請問電路中 RC 時間常數為何？CRvI -vO+60 ms 70 ms 80 ms 90 ms
正解：(A)
逐題詳解（免費試讀）
✅ (A) 理想積分器 vO＝−(1/RC)∫vI dt＝−vI·t/RC；−5＝−(0.25×1.2)/RC，得 RC＝0.3/5＝0.06 s＝60 ms。
❌ (B) 70 ms 代入僅得約 −4.29 V。
❌ (C) 80 ms 代入僅得 −3.75 V。
❌ (D) 90 ms 代入僅得約 −3.33 V。
📚 出處：運算放大器積分電路

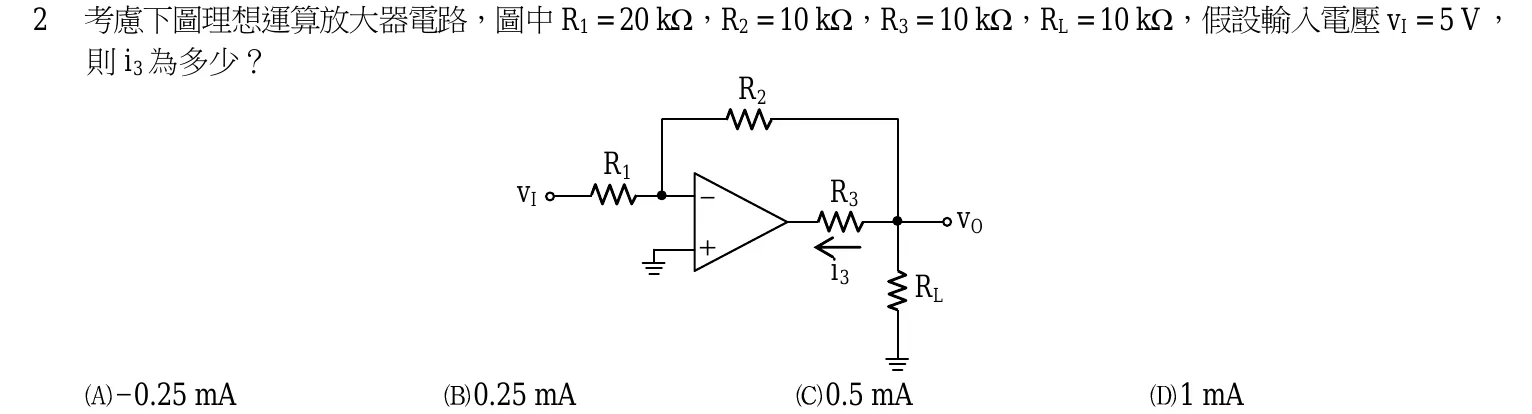

2考慮下圖理想運算放大器電路，圖中 R1 = 20 kΩ，R2 = 10 kΩ，R3 = 10 kΩ，RL = 10 kΩ，假設輸入電壓 vI = 5 V，則 i3 為多少？R2R1vI - R3vO+i3RL-0.25 mA 0.25 mA 0.5 mA 1 mA
正解：(C)
逐題詳解（免費試讀）
✅ (C) R2 由 vO 端回授，vO＝−(R2/R1)vI＝−(10/20)×5＝−2.5 V；vO 節點上 R2 與 RL 各注入 0.25 mA，依 KCL 經 R3 流向運算放大器輸出端的 i3＝0.25＋0.25＝0.5 mA。
❌ (A) −0.25 mA 僅為單一支路的電流且方向相反。
❌ (B) 0.25 mA 只計入其中一條支路。
❌ (D) 1 mA 為兩支路電流的兩倍，與 KCL 不符。
📚 出處：反相放大器與節點電流分析

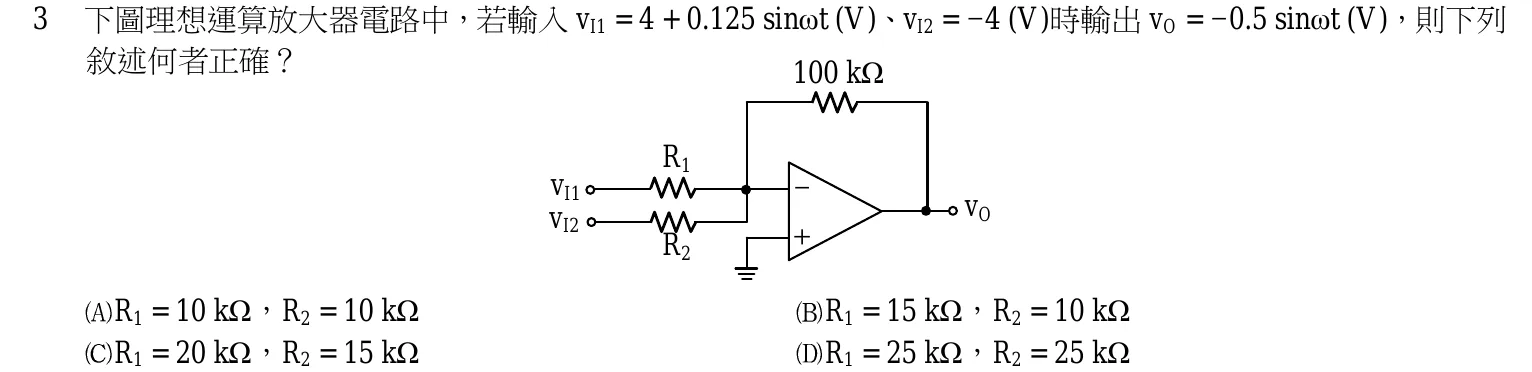

3下圖理想運算放大器電路中，若輸入 vI1 = 4 + 0.125 sinωt (V)、vI2 = -4 (V)時輸出 vO = -0.5 sinωt (V)，則下列敘述何者正確？ 100 kΩR1vI1 -vI2 vOR2 +R1 = 10 kΩ，R2 = 10 kΩ R1 = 15 kΩ，R2 = 10 kΩR1 = 20 kΩ，R2 = 15 kΩ R1 = 25 kΩ，R2 = 25 kΩ
正解：(D)
逐題詳解（免費試讀）
✅ (D) 反相加法器 vO＝−(100/R1)vI1−(100/R2)vI2；欲使直流項 4 與 −4 互相抵銷須 R1＝R2，又交流增益 100/R1×0.125＝0.5 得 R1＝25 kΩ，故 R1＝R2＝25 kΩ。
❌ (A) R1＝R2＝10 kΩ 時交流輸出為 1.25 sinωt，過大。
❌ (B) R1≠R2 使直流項無法抵銷。
❌ (C) R1≠R2 同樣無法消去直流成分。
📚 出處：反相加法（差動）放大器
4在閘源極間未加偏壓下，增強型 MOSFET 之汲極與源極間的導通狀態是：
1. (A) 相通
2. (B) 視通道種類而定
3. (C) 不通
4. (D) 處在飽和區
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
5某增強型 NMOS 場效電晶體的 Vt = 0.7 V、μnCox(W/L) = 25 μA/V ，今若其源極（Source）電壓 0.5 V，閘極（Gate）電壓 1.0 V，汲極（Drain）電壓 1.5 V，則此電晶體工作在：
1. (A) 飽和區（Saturation region）
2. (B) 截止區（Cutoff region）
3. (C) 三極體區（Triode region）
4. (D) 主動區（Active region）
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
6若 BJT 之 IC < βIB，則該 BJT 操作在：
1. (A) 主動模式
2. (B) 截止模式
3. (C) 飽和模式
4. (D) 崩潰模式
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
7某電路中的 npn 雙極性接面電晶體（BJT），經實驗量測其基極 B 之電壓為 0 V，射極 E 的電壓為 +2 V，集極 C 電壓為 +5 V，請問此電晶體在何工作區？
1. (A) 主動區（Active region）
2. (B) 飽和區（Saturation region）
3. (C) 截止（Cutoff）
4. (D) 逆向主動區（Reverse active region）
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
8在下列選項中，那一項最不影響 p+n 接面二極體的逆向飽和電流 IS？
1. (A) p 型區的雜質濃度 NA
2. (B) n 型區的雜質濃度 ND
3. (C) pn 接面的接面面積 A
4. (D) 溫度 T
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
9在一矽本質半導體中加入五價的元素，若所加雜質濃度為 2 × 1015/cm3，且矽在室溫的本質濃度為 1.45 × 1010/cm3，則此半導體在室溫時的電子濃度約為：
1. (A) 2 × 1015/cm3
2. (B) 2 × 1013/cm3
3. (C) 1.45× 1010/cm3
4. (D) 1.0× 105/cm3
正解：(A)
本題附有逐題詳解，線上作答後即可看到。

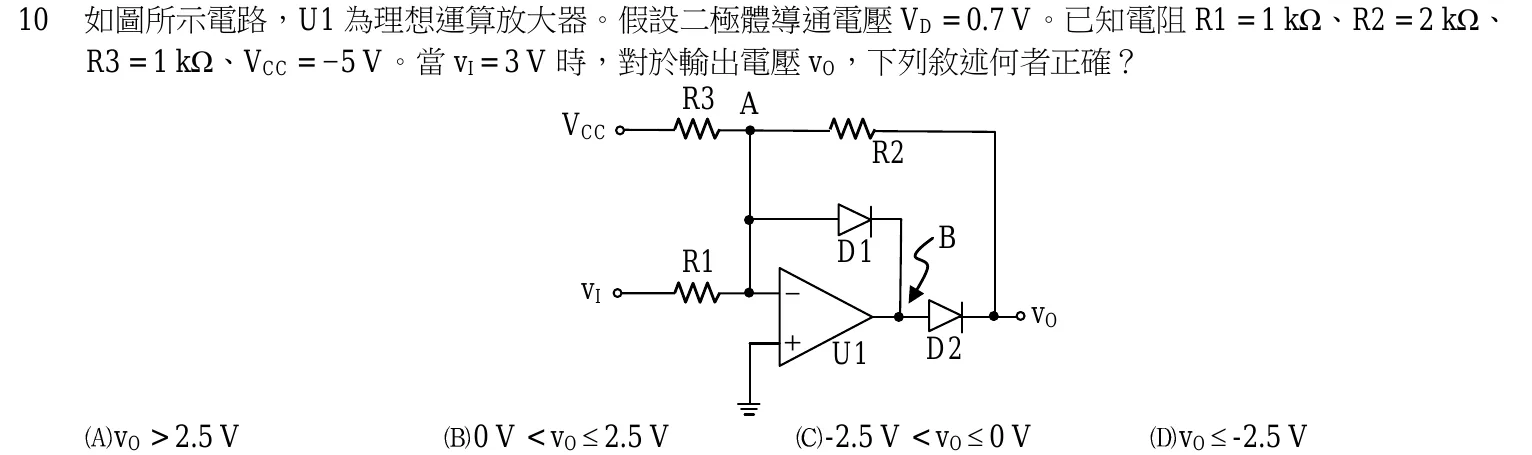

10如圖所示電路，U1 為理想運算放大器。假設二極體導通電壓 VD = 0.7 V。已知電阻 R1 = 1 kΩ、R2 = 2 kΩ、R3 = 1 kΩ、VCC = -5 V。當 vI = 3 V 時，對於輸出電壓 vO，下列敘述何者正確？R3 AVCCR2D1 BR1vI -vO+ U1 D2vO > 2.5 V 0 V < vO ≤ 2.5 V -2.5 V < vO ≤ 0 V vO ≤ -2.5 V
正解：(A)
本題附有逐題詳解，線上作答後即可看到。

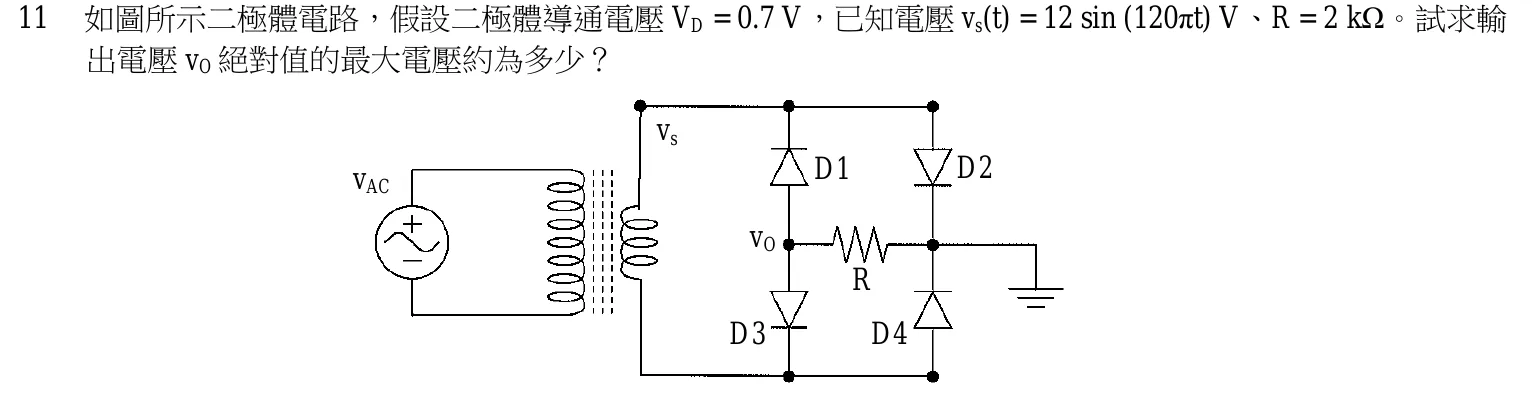

11如圖所示二極體電路，假設二極體導通電壓 VD = 0.7 V，已知電壓 vs(t) = 12 sin (120πt) V、R = 2 kΩ。試求輸出電壓 vO 絕對值的最大電壓約為多少？vsvAC D1 D2vORD3 D412 V 11.3 V 10.6 V 9.2 V
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

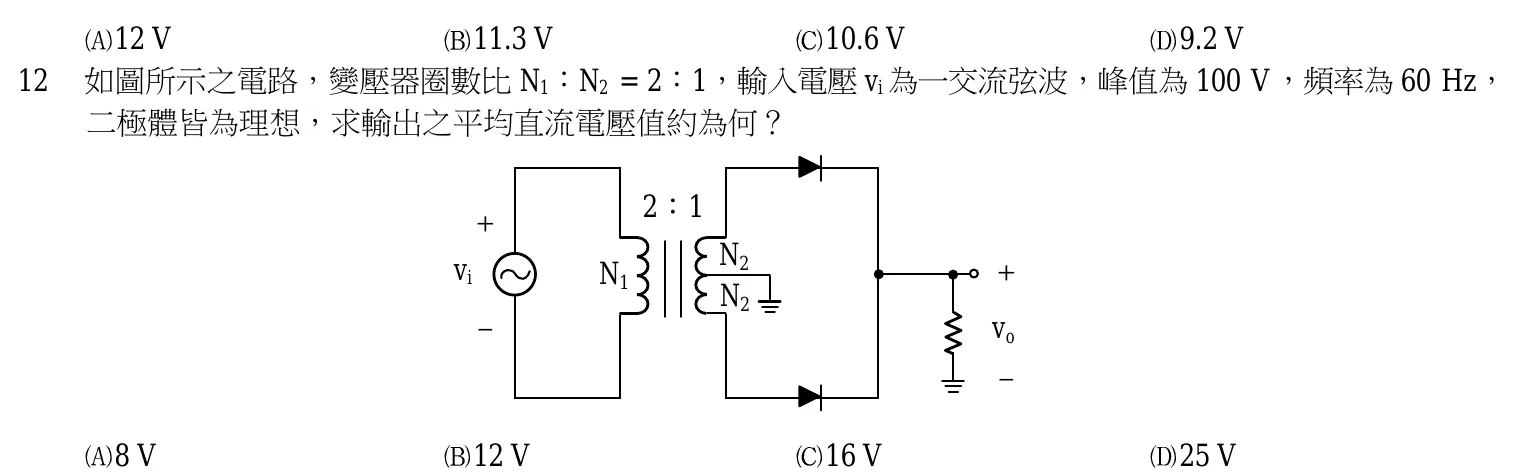

12如圖所示之電路，變壓器圈數比 N1：N2 = 2：1，輸入電壓 vi 為一交流弦波，峰值為 100 V，頻率為 60 Hz，二極體皆為理想，求輸出之平均直流電壓值約為何？2：1+N2vi N1 +N2- vo-8V 12 V 16 V 25 V
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

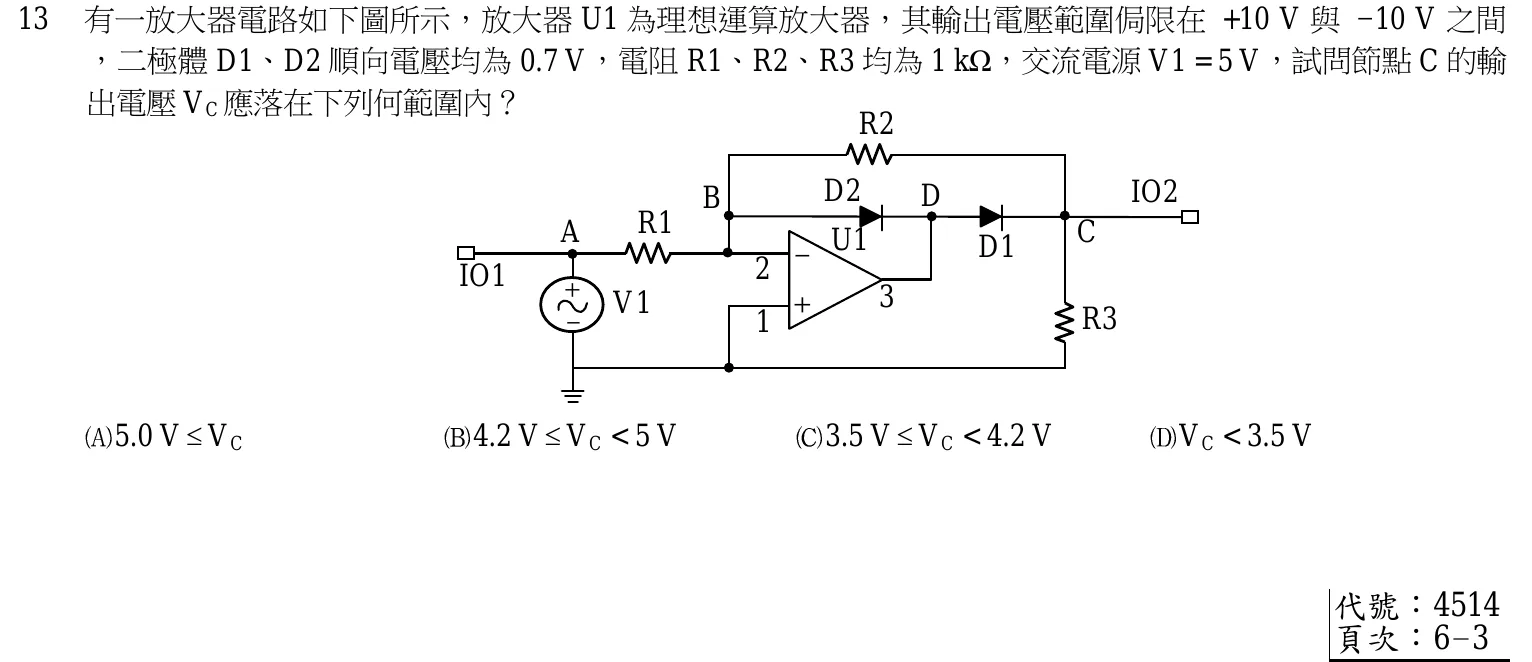

13有一放大器電路如下圖所示，放大器 U1 為理想運算放大器，其輸出電壓範圍侷限在 +10 V 與 -10 V 之間，二極體 D1、D2 順向電壓均為 0.7 V，電阻 R1、R2、R3 均為 1 kΩ，交流電源 V1 = 5 V，試問節點 C 的輸出電壓 VC 應落在下列何範圍內？R2B D2 D IO2A R1 CU1 D1IO1 2 -+ V1 3- 1 + R35.0 V ≤ VC 4.2 V ≤ VC < 5 V 3.5 V ≤ VC < 4.2 V VC < 3.5 V
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
14若要維持二極體導通時的電流 ID 為定值而不隨溫度變化，則二極體兩端的電壓 VD 應如何？
1. (A) 應維持定值
2. (B) 應隨溫度的升高而微幅下降
3. (C) 應隨溫度的升高而微幅上升
4. (D) 應避免產生熱跑脫（Thermal Runaway）
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

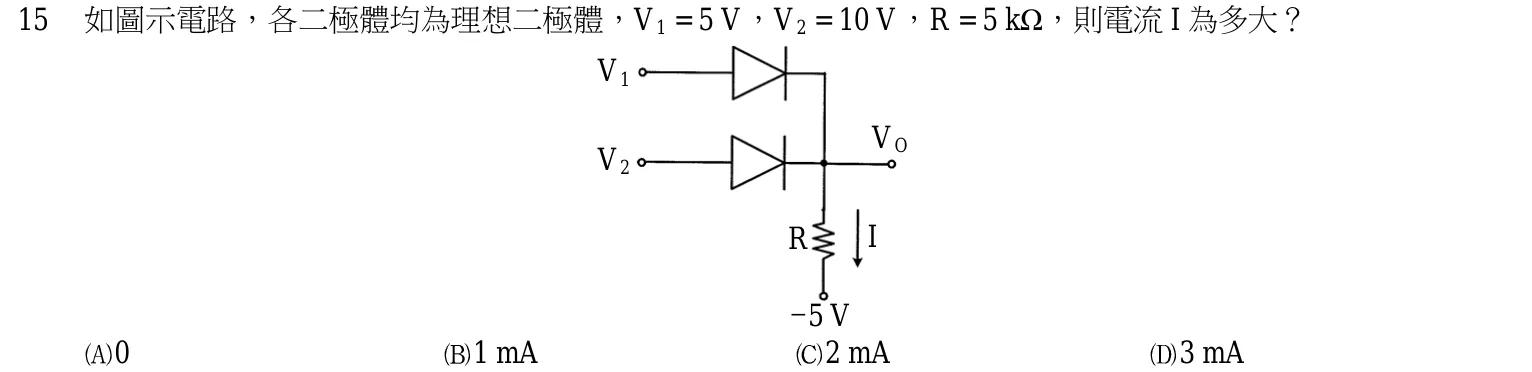

15如圖示電路，各二極體均為理想二極體，V1 = 5 V，V2 = 10 V，R = 5 kΩ，則電流 I 為多大？V1VOV2R I-5 V0 1 mA 2 mA 3 mA
正解：(D)
本題附有逐題詳解，線上作答後即可看到。

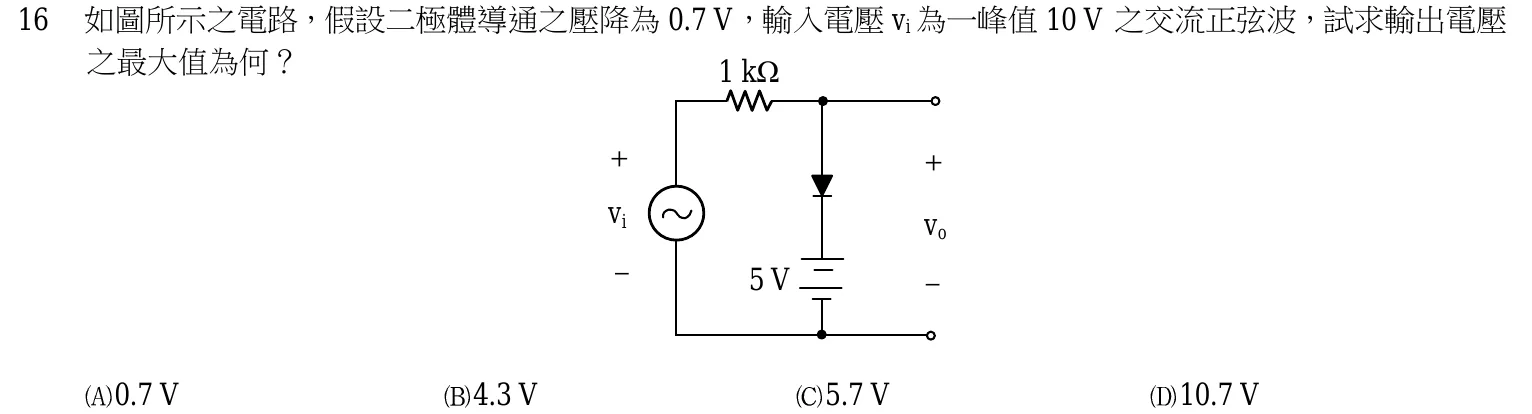

16如圖所示之電路，假設二極體導通之壓降為 0.7 V，輸入電壓 vi 為一峰值 10 V 之交流正弦波，試求輸出電壓之最大值為何？ 1 kΩ+ +vi vo- 5V -0.7 V 4.3 V 5.7 V 10.7 V
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
17下列關於二極體截波電路的敘述何者錯誤？
1. (A) 當輸入電壓大於某特定電壓值時，輸出波形會被截掉
2. (B) 當輸入電壓小於某特定電壓值時，輸出波形會被截掉
3. (C) 在被動截波電路中，未截波電壓輸入範圍的輸出增益可大於 1
4. (D) 藉由電路設計，可任意調整未截波電壓輸入範圍
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
18BJT 單級放大器架構中，小訊號特性電流增益接近於 1 的是那種？
1. (A) 共射極
2. (B) 射極隨耦
3. (C) 共基極
4. (D) 共集極
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
19BJT 單級放大器架構中，小訊號特性輸出阻抗低的是那種？
1. (A) 共射極
2. (B) 射極隨耦
3. (C) 共基極
4. (D) 具有射極電阻之共射極
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
20空乏型 n-MOSFET，下列何種偏壓將使元件不導通？
1. (A) VGS >> 0
2. (B) VGS > 0
3. (C) VGS = 0
4. (D) VGS << 0
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
21關於 n-MOSFET，其臨界電壓為 Vt，下列敘述何者錯誤？
1. (A) 空乏型者可工作於 VGS < 0
2. (B) 增強型通常工作於 VGS > Vt
3. (C) 空乏型之 Vt > 0
4. (D) 增強型之 Vt > 0
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

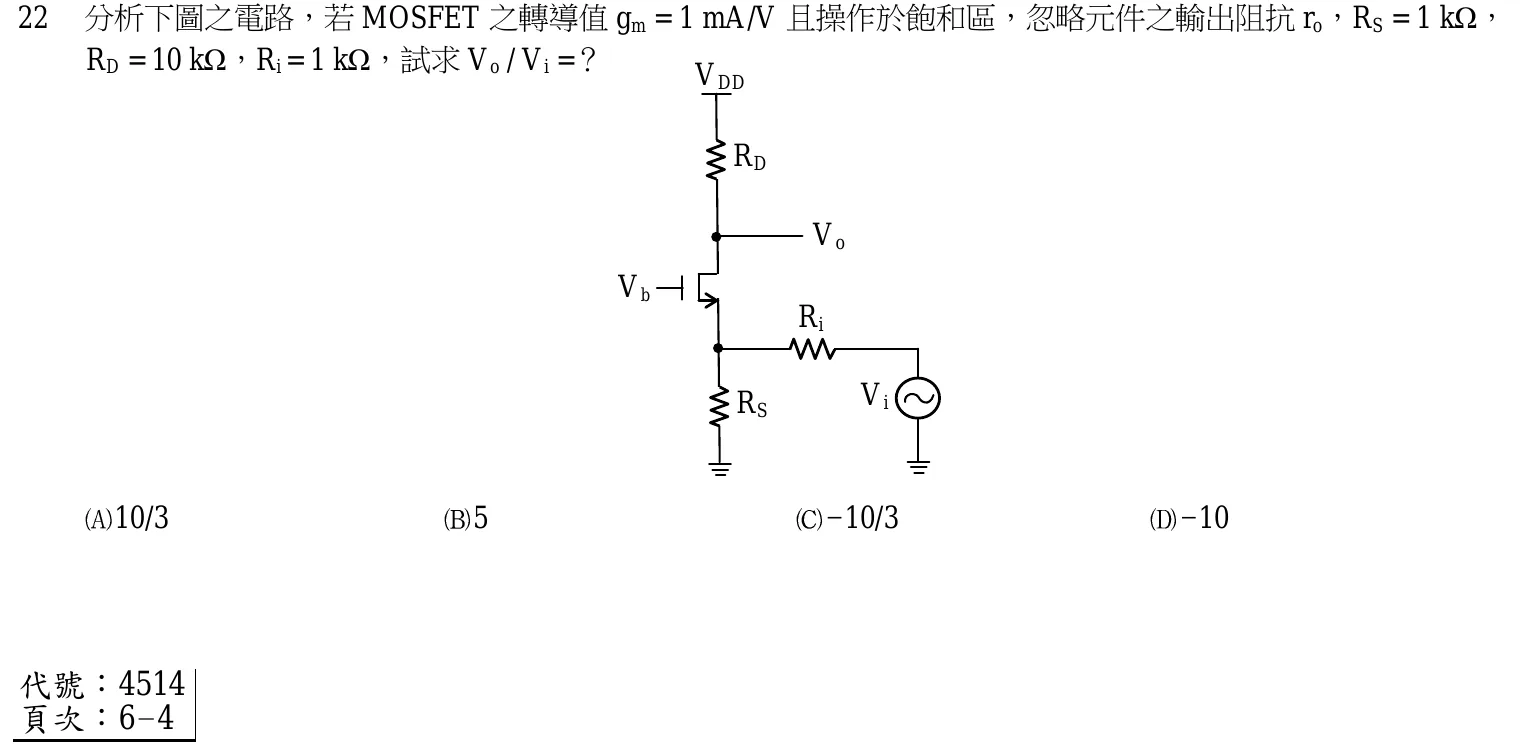

22分析下圖之電路，若 MOSFET 之轉導值 gm = 1 mA/V 且操作於飽和區，忽略元件之輸出阻抗 ro，RS = 1 kΩ，RD = 10 kΩ，Ri = 1 kΩ，試求 Vo / Vi =？VDDRDVoVbRiRS Vi10/3 5 -10/3 -10
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
23一個空乏型的 n-MOSFET，其 Vt = -1 V，請問當 VGS 為下列何值時，會有通道？
1. (A) 0V
2. (B) -1 V
3. (C) -2 V
4. (D) -3 V
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
24某電路中的 npn 雙極性接面電晶體（BJT），經實驗量測其基極 B 之電壓為 3 V，射極 E 的電壓 2.3 V，集極 C 電壓 2.4 V，請問此電晶體在何工作區？
1. (A) 主動區（Active region）
2. (B) 飽和區（Saturation region）
3. (C) 截止（Cutoff）
4. (D) 逆向主動區（Reverse active region）
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
25關於 BJT 電晶體之敘述，下列何者錯誤？
1. (A) 若電晶體操作於主動區，其基極與射極之接面電容 Cπ 較基極與集極之接面電容 Cμ 為大
2. (B) 若電晶體操作於飽和區，其基極與集極之接面電容 Cμ 較操作於主動區時為大
3. (C) 若電晶體操作於主動區時，其電流增益 ic /ib 較操作於飽和區時為大
4. (D) 爾利電壓 VA（Early voltage）與電晶體操作於主動區時之輸出阻抗成反比
正解：(D)
本題附有逐題詳解，線上作答後即可看到。

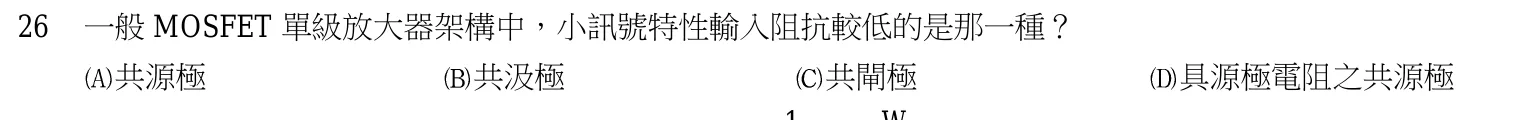

26一般 MOSFET 單級放大器架構中，小訊號特性輸入阻抗較低的是那一種？共源極共汲極共閘極具源極電阻之共源極1 W
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

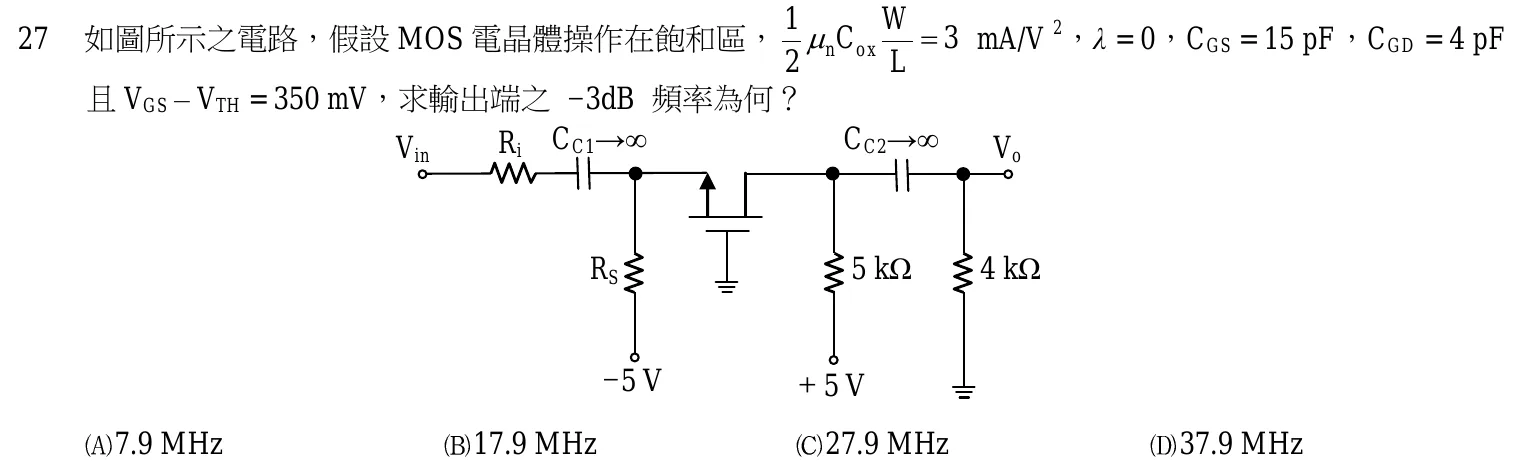

27如圖所示之電路，假設 MOS 電晶體操作在飽和區， μ nCox = 3 mA/V 2，λ = 0，CGS = 15 pF，CGD = 4 pF2 L且 VGS – VTH = 350 mV，求輸出端之 -3dB 頻率為何？Vin Ri CC1→∞ CC2→∞ VoRS 5 kΩ 4 kΩ-5 V +5 V7.9 MHz 17.9 MHz 27.9 MHz 37.9 MHz
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

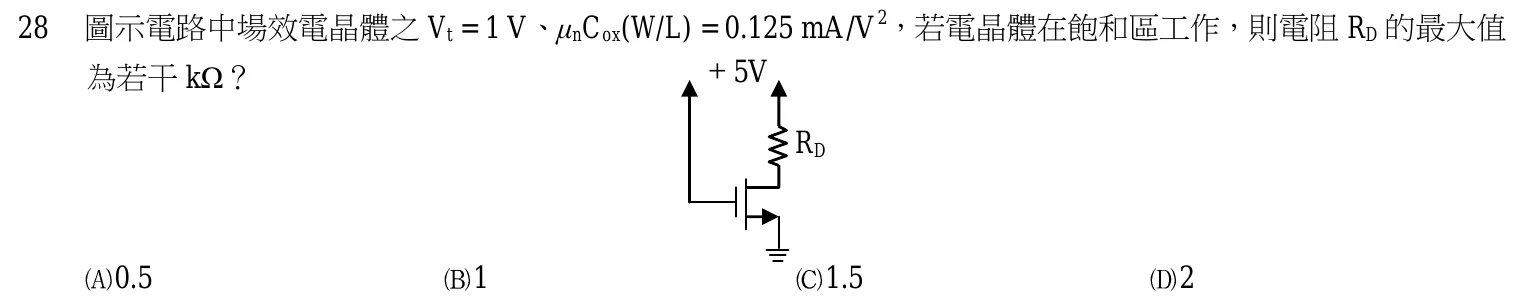

28圖示電路中場效電晶體之 Vt = 1 V、μnCox(W/L) = 0.125 mA/V ，若電晶體在飽和區工作，則電阻 RD 的最大值為若干 kΩ？ +5VRD0.5 1 1.5 2
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

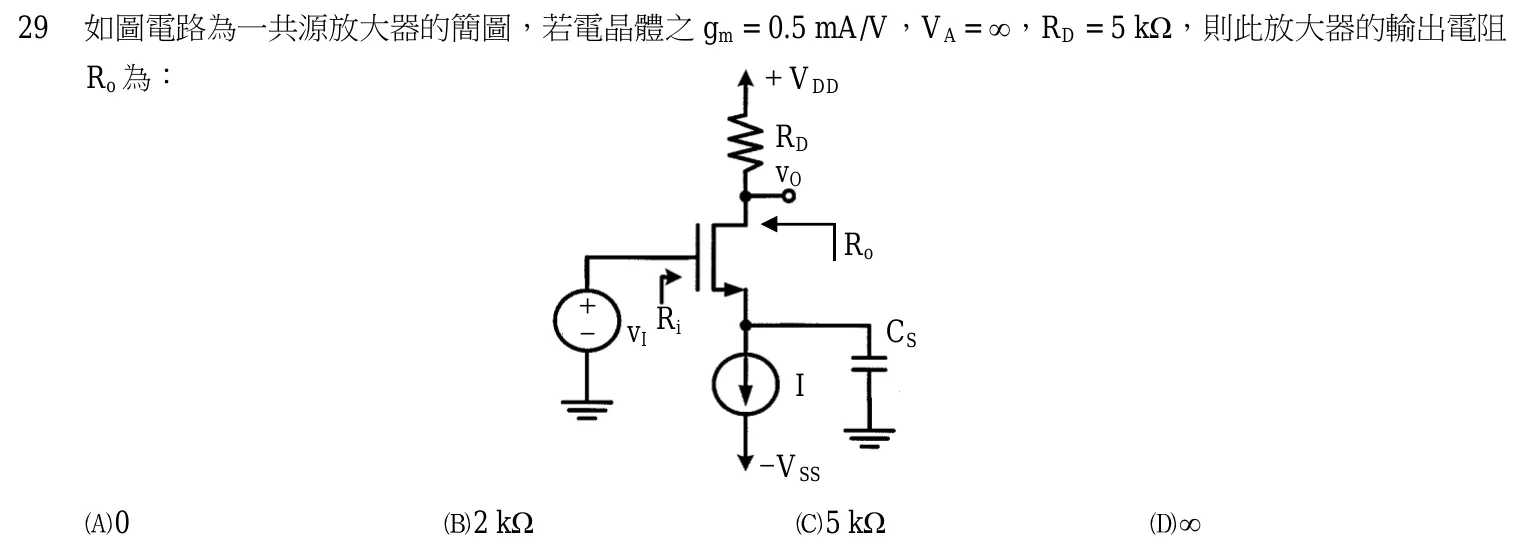

29如圖電路為一共源放大器的簡圖，若電晶體之 gm = 0.5 mA/V，VA = ∞，RD = 5 kΩ，則此放大器的輸出電阻Ro 為： +VDDRDvORo+ R- vI i CSI-VSS0 2 kΩ 5 kΩ ∞
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

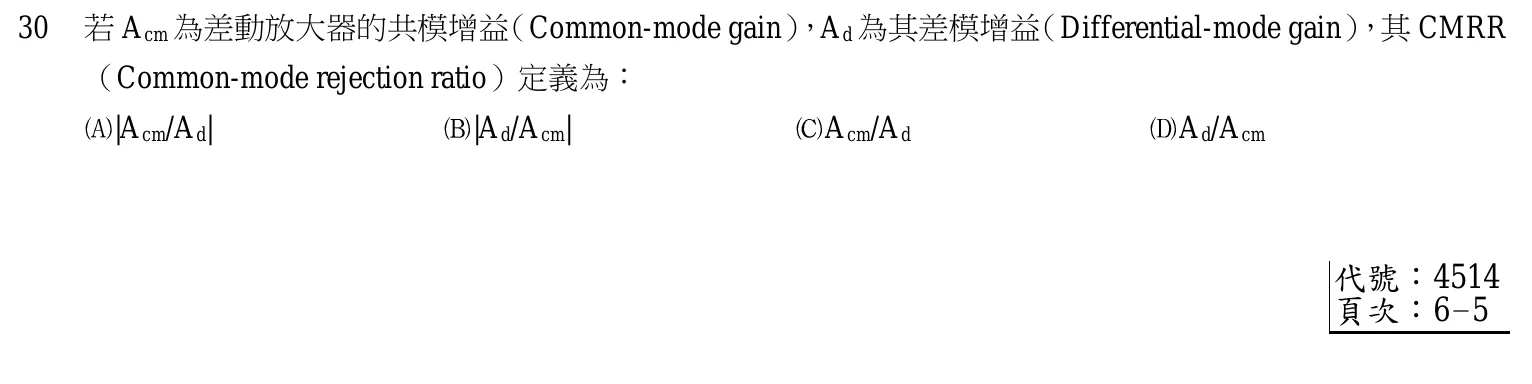

30若 Acm 為差動放大器的共模增益（Common-mode gain），Ad 為其差模增益（Differential-mode gain），其 CMRR（Common-mode rejection ratio）定義為：|Acm/Ad| ＿＿＿ |Ad/Acm| ＿＿＿ Acm/Ad ＿＿＿ Ad/Acm
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

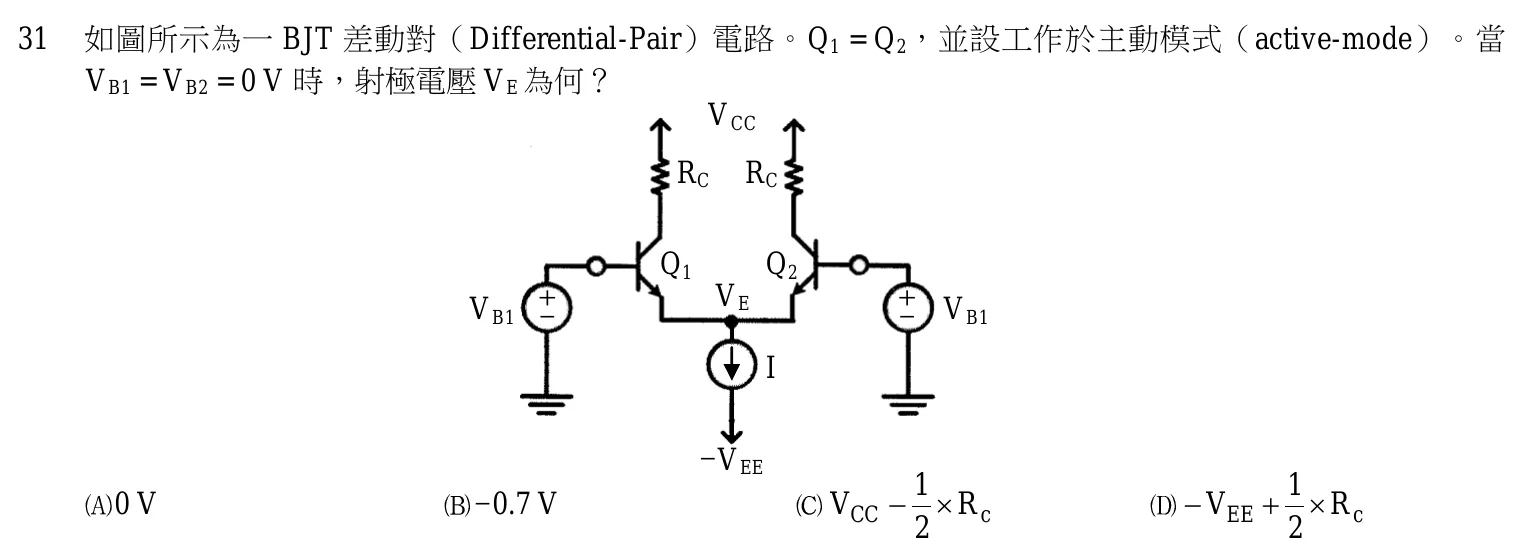

31如圖所示為一 BJT 差動對（Differential-Pair）電路。Q1 = Q2，並設工作於主動模式（active-mode）。當VB1 = VB2 = 0 V 時，射極電壓 VE 為何？VCCRC RCQ1 Q2VB1 +-VE + VB1-I-VEE1 10V -0.7 V VCC − × R c − VEE + × R c2 2
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
32若某一放大器之最大電壓增益為 100，則在-3dB 頻率點的電壓增益為多少？
1. (A) 141.4
2. (B) 70.7
3. (C) 63.6
4. (D) 50
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

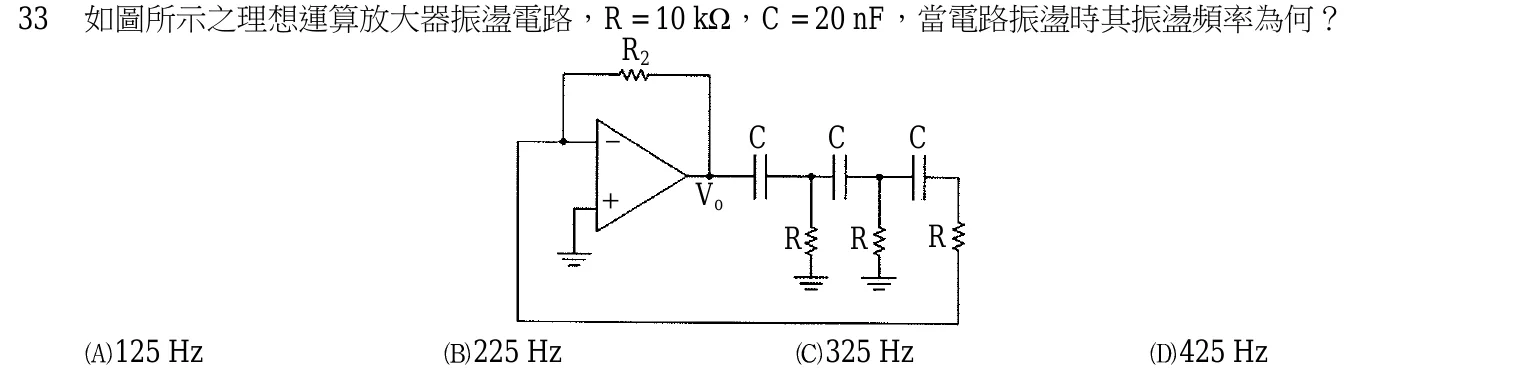

33如圖所示之理想運算放大器振盪電路，R = 10 kΩ，C = 20 nF，當電路振盪時其振盪頻率為何？R2- C C C+ VoR R R125 Hz 225 Hz 325 Hz 425 Hz
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

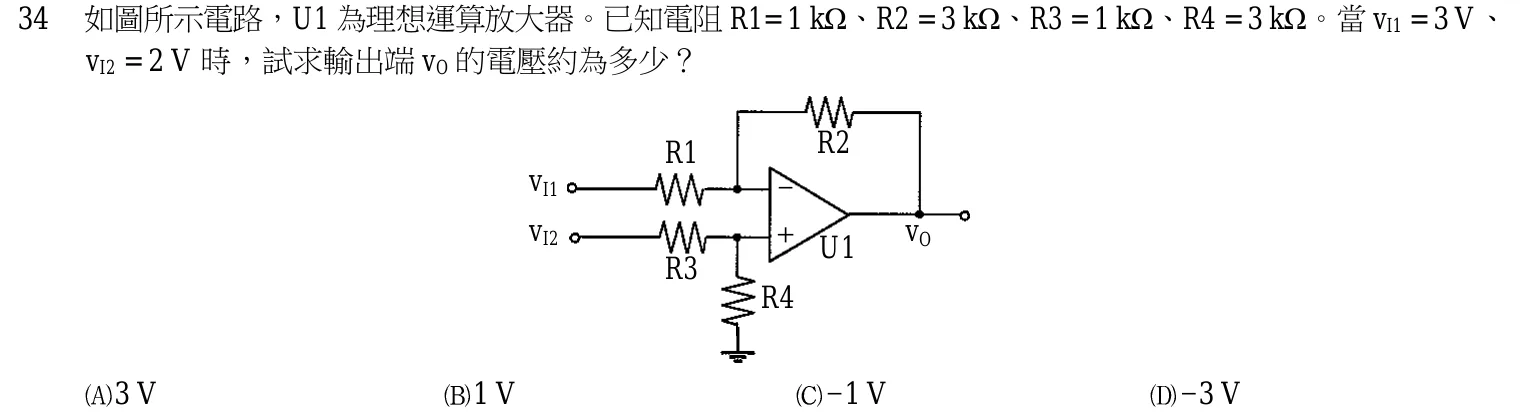

34如圖所示電路，U1 為理想運算放大器。已知電阻 R1= 1 kΩ、R2 = 3 kΩ、R3 = 1 kΩ、R4 = 3 kΩ。當 vI1 = 3 V、vI2 = 2 V 時，試求輸出端 vO 的電壓約為多少？R1 R2vI1 -vI2 + U1 vOR3R43V 1V -1 V -3 V
正解：(D)
本題附有逐題詳解，線上作答後即可看到。

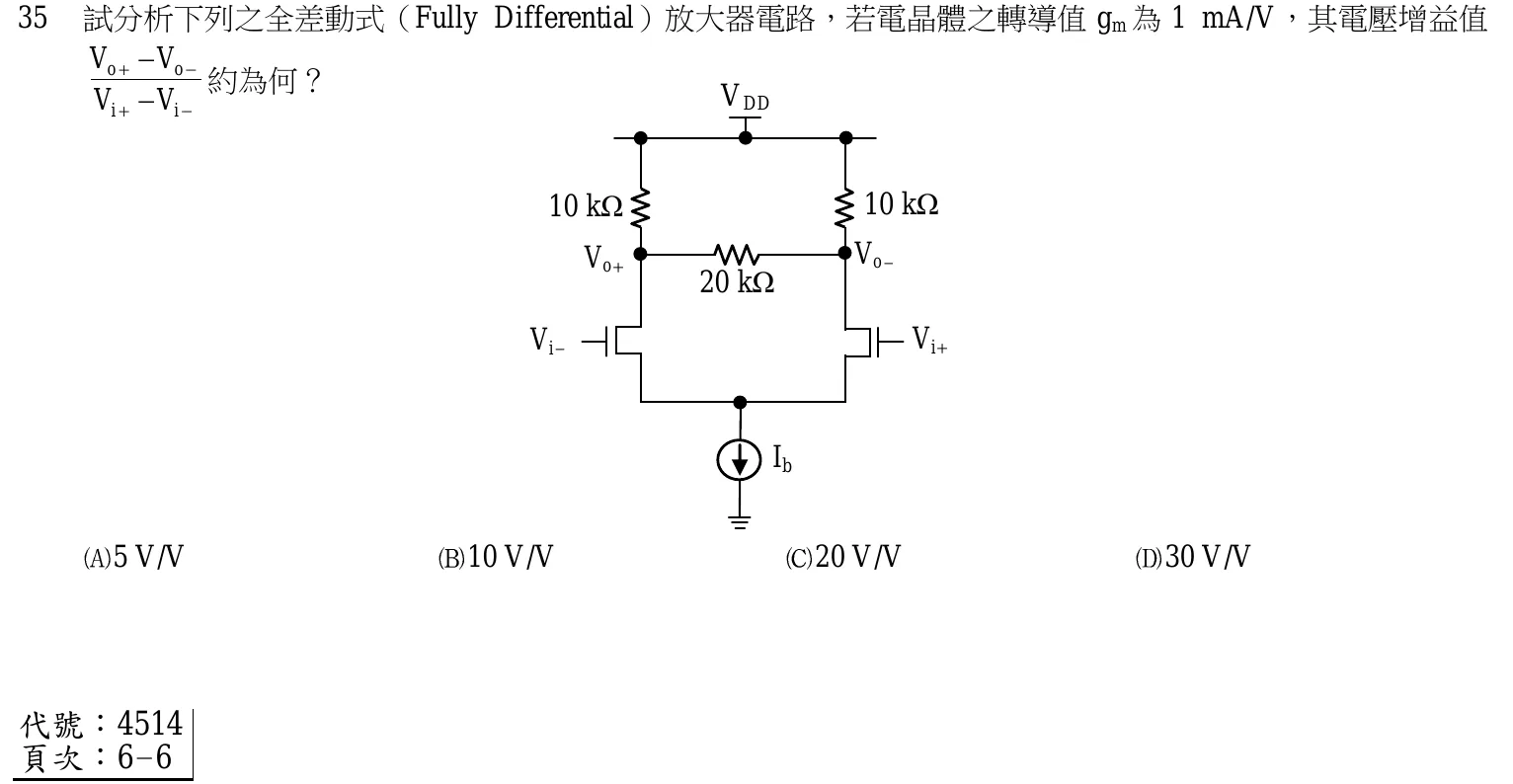

35試分析下列之全差動式（Fully Differential）放大器電路，若電晶體之轉導值 gm 為 1 mA/V，其電壓增益值Vo + − Vo −約為何？Vi + − Vi − VDD10 kΩ 10 kΩVo+ Vo-20 kΩVi- Vi+Ib5 V/V 10 V/V 20 V/V 30 V/V
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
36下列關於切換式電容（Switched-Capacitor）濾波器的敘述，何者正確？
1. (A) 等效電阻和電容成反比
2. (B) 等效電阻和電容成正比
3. (C) 等效電阻和時脈頻率成正比
4. (D) 等效電阻和電容無關
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
37如圖為由雙極性接面電晶體所構成的等電流源電路，其可提供等電流 I。設兩電晶體 Q1、Q2 具相同特性，其 β>>1。則下列敘述何者錯誤？
1. (A) +V = 5 V
2. (B) CCIR
3. (C) R = 1 kΩ
4. (D) IQ1Q2IR = 4.3 mA電晶體 Q1 之作用相當於一個二極體電晶體 Q1 必然操作於主動模式（active -mode）當電晶體 Q2 操作於飽和模式（Saturation-mode）時，I = IR
正解：(D)
本題附有逐題詳解，線上作答後即可看到。

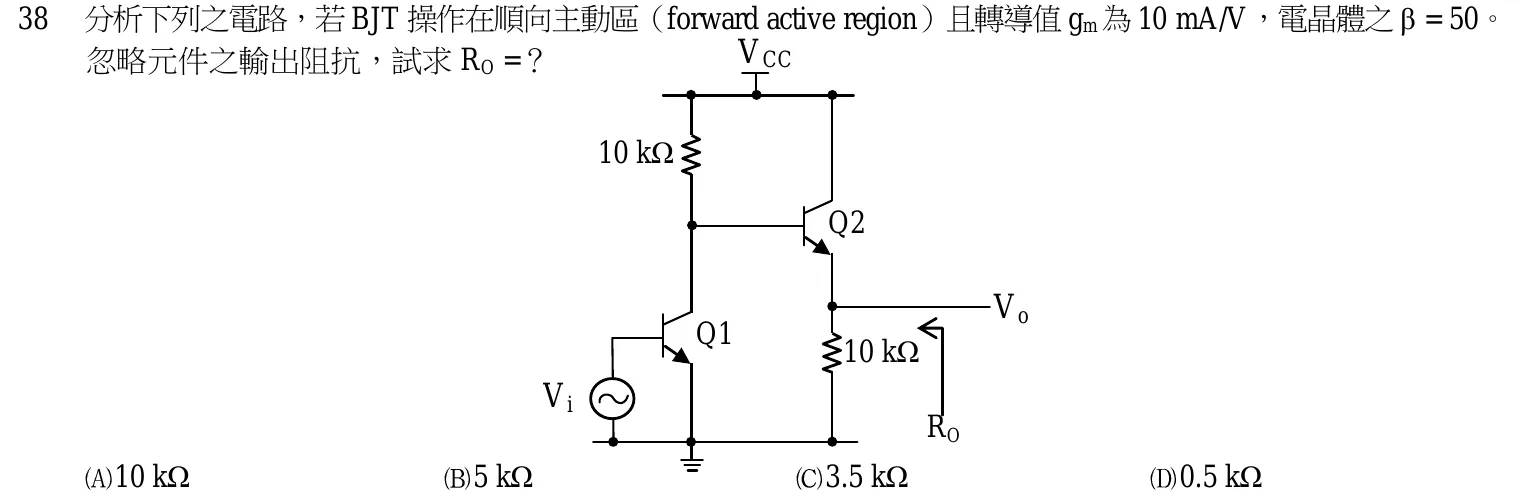

38分析下列之電路，若 BJT 操作在順向主動區（forward active region）且轉導值 gm 為 10 mA/V，電晶體之 β = 50。忽略元件之輸出阻抗，試求 RO =？ VCC10 kΩQ2VoQ110 kΩViRO10 kΩ 5 kΩ 3.5 kΩ 0.5 kΩ
正解：(C)

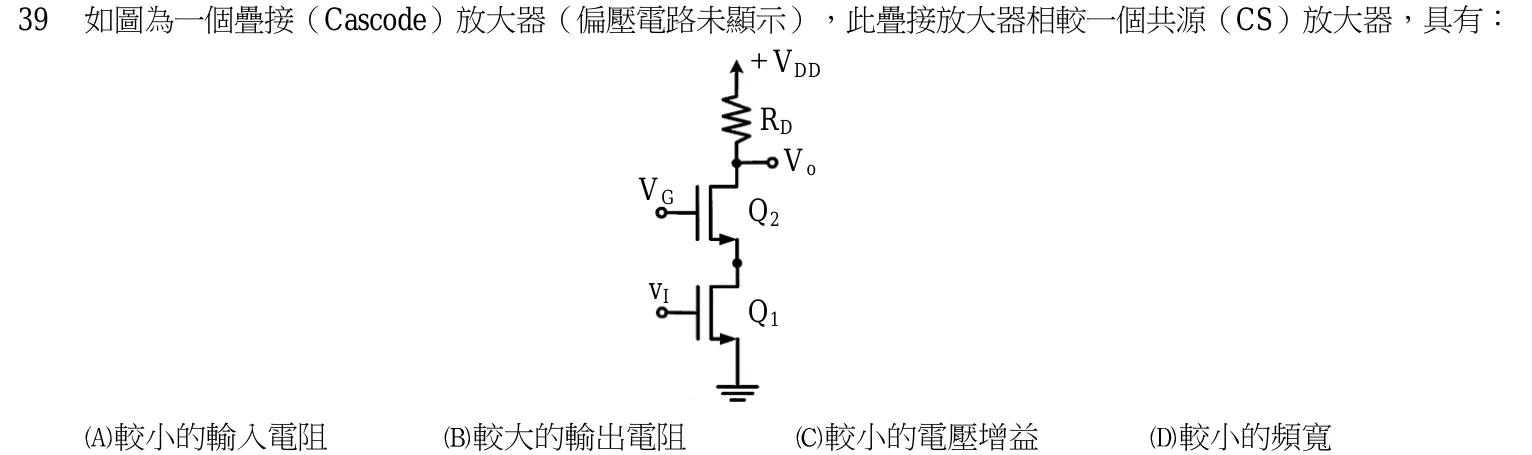

39如圖為一個疊接（Cascode）放大器（偏壓電路未顯示），此疊接放大器相較一個共源（CS）放大器，具有：+VDDRDVoVGQ2vIQ1較小的輸入電阻較大的輸出電阻較小的電壓增益較小的頻寬
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

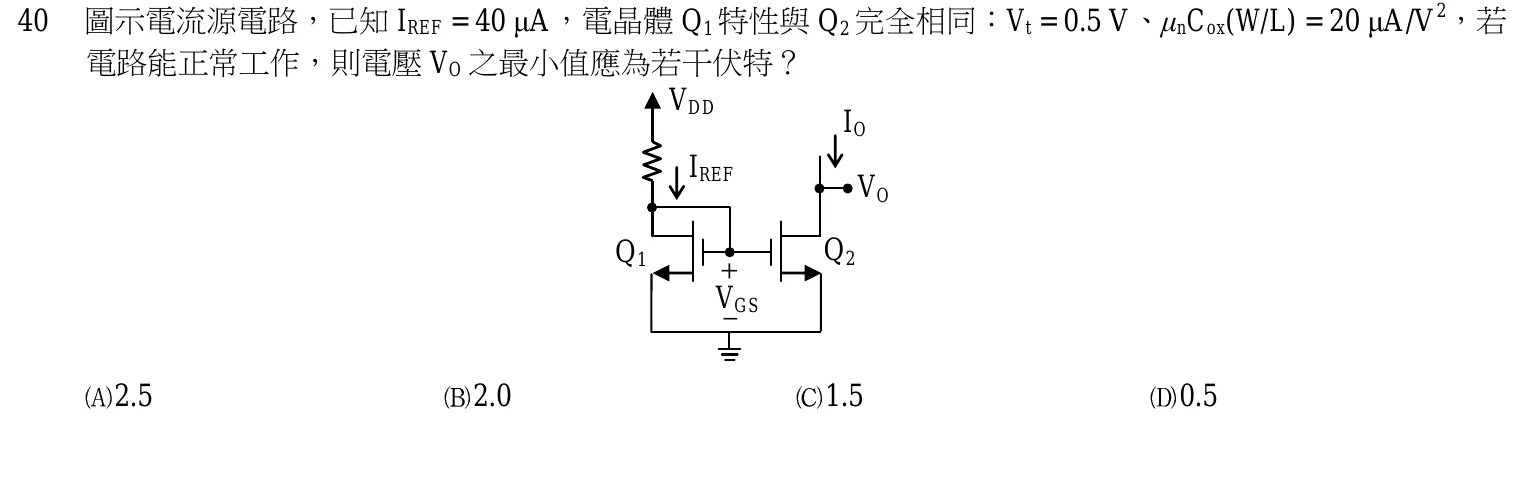

40圖示電流源電路，已知 IREF = 40 μA，電晶體 Q1 特性與 Q2 完全相同：Vt = 0.5 V、μnCox(W/L) = 20 μA/V2，若電路能正常工作，則電壓 VO 之最小值應為若干伏特？VDDIOIREFVOQ1 Q2+VGS-2.5 2.0 1.5 0.5
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
