地方特考　104 年五等電子學大意　考古題與詳解

本卷共 40 題，其中 35 題附有本站自撰的逐題詳解。題目與標準答案取自考選部「考畢試題查詢平臺」的公開資料；詳解由本站撰寫並標註出處。本頁列出全部題目與標準答案，並免費試讀前 3 題的詳解；其餘詳解在線上作答時逐題顯示。

▶ 線上作答這一卷（40 題，建議 60 分鐘）

1構成半導體載子運動的基本機制為：
1. (A) 擴散與漂移
2. (B) 飽和與雪崩
3. (C) 空乏與擴散
4. (D) 溫度與磁場
正解：(A)
逐題詳解（免費試讀）
✅ (A) 半導體中載子的運動由濃度梯度造成的擴散電流，與電場作用造成的漂移電流兩種基本機制構成。
❌ (B) 飽和與雪崩是元件在特定偏壓下的現象，非載子運動的基本機制。
❌ (C) 空乏區是接面形成的結果，不是載子運動機制。
❌ (D) 溫度與磁場屬外在條件，影響載子行為但非運動機制本身。
📚 出處：半導體物理（擴散與漂移電流）
2二極體零組件不具有下列何種功能？
1. (A) 訊號放大
2. (B) 整流
3. (C) 箝位（Clamp）
4. (D) 截波
正解：(A)
逐題詳解（免費試讀）
✅ (A) 二極體為被動的兩端元件，只能單向導通，無法提供訊號放大；放大須靠電晶體等主動元件。
❌ (B) 二極體可組成半波、全波整流電路。
❌ (C) 二極體配合電容可構成箝位電路。
❌ (D) 二極體可構成截波（限幅）電路。
📚 出處：二極體的應用電路
3下列有關於理想運算放大器特性的描述，何者錯誤？
1. (A) 頻寬無限大
2. (B) 電壓增益無限大
3. (C) 輸出阻抗無限大
4. (D) 共模拒斥比（CMRR）無限大
正解：(C)
逐題詳解（免費試讀）
✅ (C) 理想運算放大器的輸出阻抗應為「零」，才能不受負載影響地驅動後級，本項稱無限大是錯誤的。
❌ (A) 理想運算放大器的頻寬無限大。
❌ (B) 開迴路電壓增益無限大。
❌ (D) 共模拒斥比無限大。
📚 出處：理想運算放大器的特性
4對一場效電晶體（FET）而言，三極管區（Triode Region）與飽和區（Saturation Region）的分界點為：
1. (A) VDS > VGS − Vt
2. (B) VDS = VGS − Vt
3. (C) VDS < VGS − Vt
4. (D) VDS = 0
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
5在下列各選項中，那一個選項對 MOS 電晶體的爾利電壓（Early Voltage）VA 的影響最大：
1. (A) 通道的長度 L
2. (B) 通道的寬度 W
3. (C) 氧化層的厚度 tox
4. (D) 氧化層的介電常數 εox
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
6BJT 電晶體操作在飽和區模式下，下列敘述之接面情況何者正確？
1. (A) EB 接面逆向偏壓，CB 接面逆向偏壓
2. (B) EB 接面順向偏壓，CB 接面逆向偏壓
3. (C) EB 接面逆向偏壓，CB 接面順向偏壓
4. (D) EB 接面順向偏壓，CB 接面順向偏壓
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
7某一白金溫測電阻，在 0° C 時之電阻值為 100 Ω，其溫度係數為 0.004 Ω / °C ，若溫度升至 100°C ，則其電阻約為多少？
1. (A) 140 Ω
2. (B) 104 Ω
3. (C) 100 Ω
4. (D) 60 Ω
正解：(A)
本題附有逐題詳解，線上作答後即可看到。

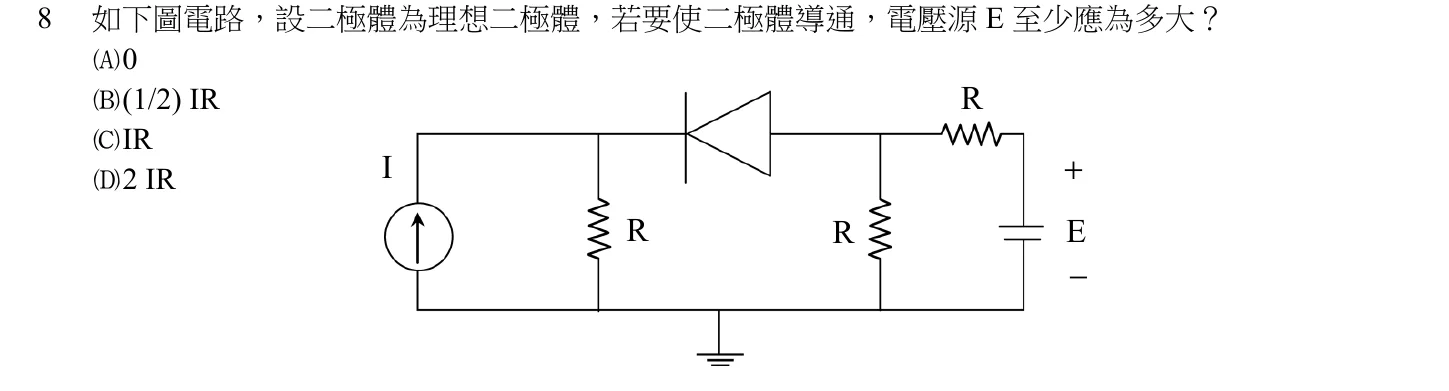

8如下圖電路，設二極體為理想二極體，若要使二極體導通，電壓源 E 至少應為多大？
1. (A) 0
2. (B) (1/2) IR R
3. (C) IR
4. (D) 2 IR I +R R E−
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
9在共射（CE）、共基（CB）、共集（CC）、疊接（Cascode）放大器組態中，具有最大輸入電阻的是：
1. (A) 共射放大器
2. (B) 共基放大器
3. (C) 共集放大器
4. (D) 疊接放大器
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
10若要使一操作於主動區的 BJT 的轉導 gm 值增為 2 倍，可藉由下列何種方式來達成？
1. (A) 將 IC 增為 4 倍
2. (B) 將 IC 增為 2 倍
3. (C) 將 IC 增為 2 倍
4. (D) 將 IC 減半
正解：(B)
11在共射極組態放大器中加入射極電阻的好處是：
1. (A) 穩定直流偏壓
2. (B) 增加轉導（Transconductance）值
3. (C) 增加電壓增益
4. (D) 增加電流增益
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
12關於理想轉阻放大器（Transimpedance Amplifier）特性之敘述，下列何者正確？
1. (A) 放大器本身之輸入阻抗無限大
2. (B) 放大器本身之輸出阻抗為無限大
3. (C) 放大器本身之輸出阻抗與電流放大器相同
4. (D) 其增益單位為歐姆（Ω）
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
13某一電晶體的單一增益頻寬（Unity-gain Bandwidth）為 500 MHz，當此電晶體被使用在電壓增益設計為 50 的放大器電路中，放大器的頻寬約為多少？
1. (A) 2 MHz
2. (B) 5 MHz
3. (C) 10 MHz
4. (D) 20 MHz
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
14有關 BJT 放大器米勒效應（Miller Effect）的敘述，下列何者正確？
1. (A) 造成集極電流 iC 會隨電壓 vCE 之增加而增加
2. (B) CE 放大器輸入側之等效電容有放大的現象
3. (C) 高頻響應變佳
4. (D) 常發生於共集極（CC）放大器
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
15電晶體的高頻模型是於電晶體低頻小訊號模型中加入：
1. (A) 電晶體內部的電容效應
2. (B) 電晶體內部的電阻效應
3. (C) 電晶體內部的相依電流源效應
4. (D) 電晶體內部的相依電壓源效應
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
16關於二極體接面之崩潰效應，下列敘述何者正確？
1. (A) 相較於雪崩式崩潰（Avalanche Breakdown），曾納崩潰（Zener Breakdown）發生之電壓較高
2. (B) 雪崩式崩潰與曾納崩潰為順向偏壓過大所造成
3. (C) 相較於雪崩式崩潰，曾納崩潰發生在 PN 接面濃度較高之二極體
4. (D) 穩壓二極體多採用雪崩式崩潰效應
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
17有一波德圖（Bode Plot）線段斜率為 20 dB/decade，即每 10 倍頻率產生 20 dB 的變化，今欲以 dB/octave表示，亦即每 2 倍頻率的變化量，請計算換算的結果最接近那個值？
1. (A) 2 dB/octave
2. (B) 4 dB/octave
3. (C) 6 dB/octave
4. (D) 8 dB/octave
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
18若運算放大器反相積分器之輸入訊號為方波，則輸出波形為：
1. (A) 三角波
2. (B) 方波
3. (C) 餘弦波
4. (D) 正弦波
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
19在共射（CE）、共基（CB）、共集（CC）、疊接（Cascode）放大器組態中，具有最小頻寬的是：
1. (A) 共射放大器
2. (B) 共基放大器
3. (C) 共集放大器
4. (D) 疊接放大器
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
20通常 P 通道增強型 MOSFET 用為放大器時，閘源極間電壓 VGS 必須加：
1. (A) 正電壓
2. (B) 負電壓
3. (C) 零
4. (D) 浮接（Floating）
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
21在室溫下工作在主動模式之 BJT 電晶體，其集極電流 IC=2.5 mA，則其轉導（Transconductance）參數 gm 約為：
1. (A) 2.5 mA/V
2. (B) 10 mA/V
3. (C) 25 mA/V
4. (D) 100 mA/V
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
22某光檢測用光二極體的量子效率為 1，其接面面積 2×10-2 cm2，而入射光子通量為 5×1017 cm-2-s-1。已知電子電量為 1.6×10-19 庫倫，則此光二極體所產生之光電流為多少？
1. (A) 0.8 mA
2. (B) 1.2 mA
3. (C) 1.6 mA
4. (D) 2.0 mA
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
23在邏輯電路製作上，下列何者不是 CMOS 技術的優點？
1. (A) 低消耗功率
2. (B) 可高積體密度
3. (C) 可藉由電荷累積來記憶資訊
4. (D) 高電流驅動能力
正解：(D)
本題附有逐題詳解，線上作答後即可看到。

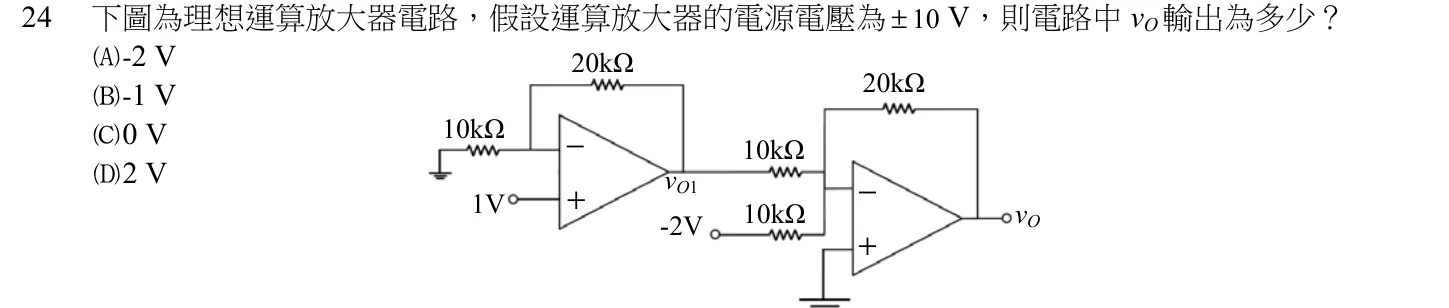

24下圖為理想運算放大器電路，假設運算放大器的電源電壓為 ± 10 V，則電路中 vO 輸出為多少？
1. (A) -2 V 20kΩ
2. (B) -1 V 20kΩ
3. (C) 0 V 10kΩ− 10kΩ
4. (D) 2 V vO11V + −-2V 10kΩ vO+
正解：(A)
本題附有逐題詳解，線上作答後即可看到。

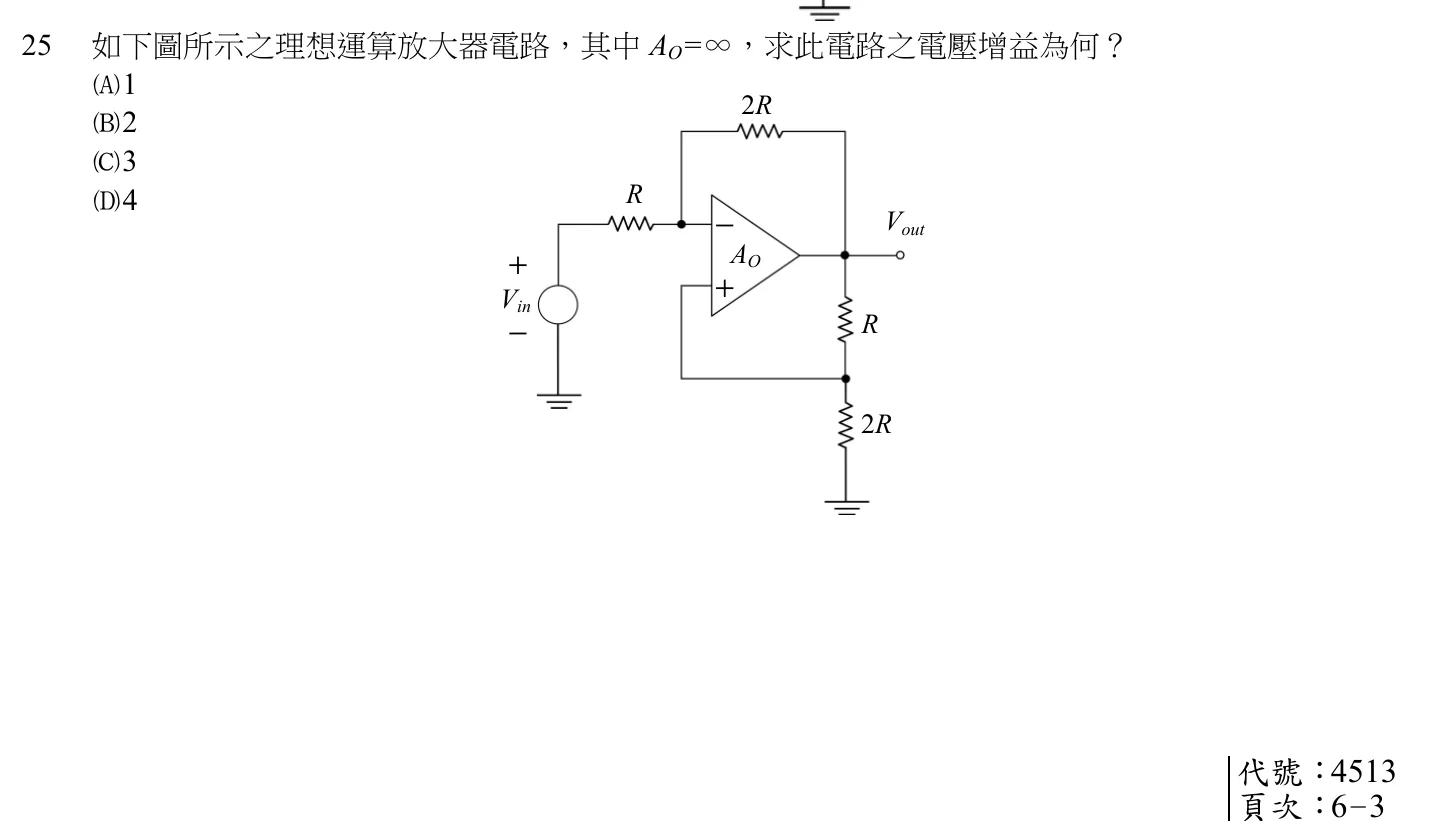

25如下圖所示之理想運算放大器電路，其中 AO=∞，求此電路之電壓增益為何？
1. (A) 12R
2. (B) 2
3. (C) 3
4. (D) 4 R− Vout+ AOVin +− R2R
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
26考慮輸入一方波訊號至下圖的箝位電路中，二極體為理想，下列關於此電路操作的敘述何者錯誤？+ +CvI R vO+E−− −
1. (A) 當輸入電壓小於 E 時，電容可經由二極體進行充電
2. (B) 此電路最小輸出電壓為 E
3. (C) 此電路最大輸出電壓與 E 值無關
4. (D) 在完成電容充電後，輸入電壓大於 E 時，輸出電壓為輸入電壓與電容電壓的和
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
27如圖所示之電路，二極體導通之壓降皆為 0.7 V，則 VO 之值為何？+ VO −
1. (A) 2Vm-0.7 C1 C3
2. (B) 2Vm-1.4
3. (C) 3Vm-1.4 Vmsinωt D1 D2 D3
4. (D) 3Vm-2.1C2
正解：(D)
本題附有逐題詳解，線上作答後即可看到。

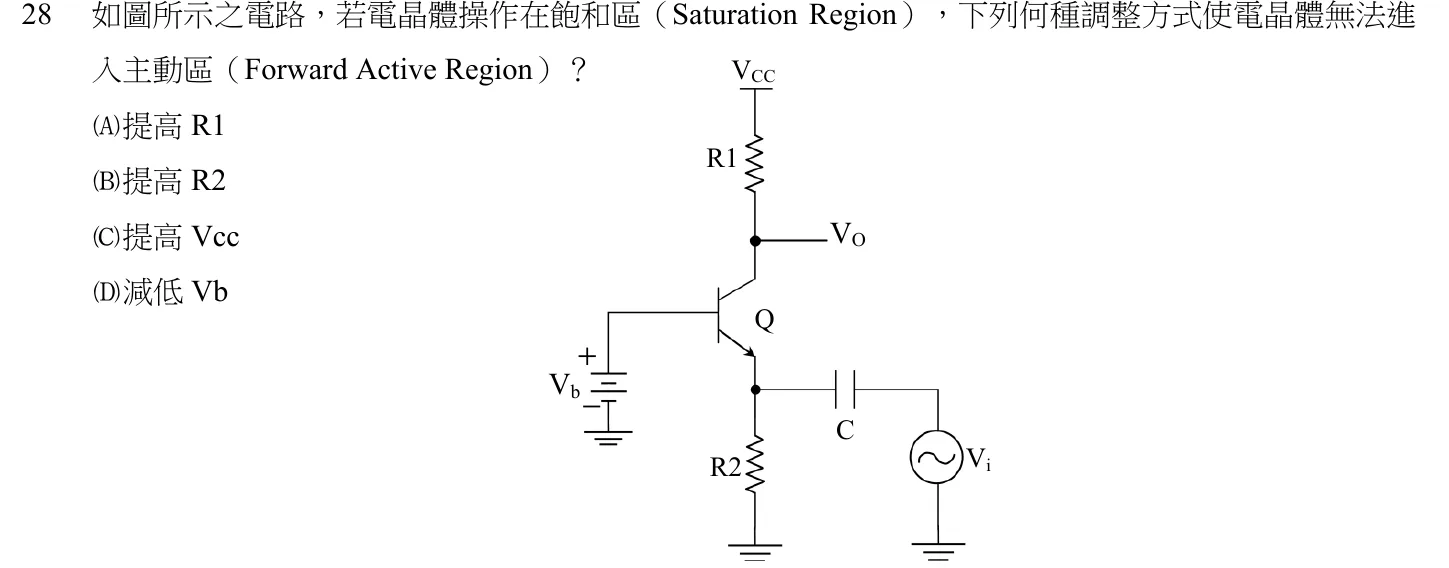

28如圖所示之電路，若電晶體操作在飽和區（Saturation Region），下列何種調整方式使電晶體無法進入主動區（Forward Active Region）？ VCC
1. (A) 提高 R1R1
2. (B) 提高 R2
3. (C) 提高 Vcc VO
4. (D) 減低 VbQ+Vb−CR2 Vi
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
29圖為共射極放大器，若 A v = Vo Vi ，則下列敘述何者正確？
1. (A) RC 電阻值變大， Av 值變小 VCC
2. (B) 將 CE 拔掉， Av 值不變RC
3. (C) RE1 電阻值變小， Av 值變大
4. (D) 將 CE 拔掉， Av 值變大 RB1RS +VORL −+Vi RB2 RE1−RE2 CE1 W
正解：(C)
30如圖所示之電路，其電晶體參數： μ nCox = 0.5 mA/V2，VTN = 0.8 V；假如 vI = 5 V， φ＝4 V，求2 L準穩態（quasi steady-state）輸出電壓 vO 為何？
1. (A) 5 V
2. (B) 4 V vOvI
3. (C) 4.2 V
4. (D) 3.2 VCL=1pFφ
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
31如圖所示之電路，若 BJT 操作在主動區（Forward Active Region），轉導值（gm）為 10 mA/V，β＝40，若忽略元件之輸出阻抗（rO），試求 Ri=？ VCC
1. (A) 3 kΩ
2. (B) 6 kΩ Ri
3. (C) 41 kΩ 2kΩ
4. (D) 46 kΩ1kΩViVO+Vb 1kΩ−
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
32如圖所示之電路，假設電晶體操作在飽和區，且忽略電晶體之輸出電阻及所有其他電容，則當頻率為 77 MHz 時，其增益大小與低頻增益值之比約為何？
1. (A) 0.5 VDD
2. (B) 0.7
3. (C) 0.9
4. (D) 1.1 1kΩVOVin1pF
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
33如圖所示之電路，假設電晶體操作在順向主動區，忽略爾利（Early）效應，IC= 1 mA，VT= 26 mV，β = 100，Cπ = 100 f F，Cμ = 20 f F，且 CCS ＝30 f F，採用米勒（Miller）趨近法，求於 BJT 輸出端之極點頻率為何？（f = 10-15） VCC
1. (A) 1.58 GHz
2. (B) 2.58 GHz 2kΩ
3. (C) 3.58 GHz VO
4. (D) 4.58 GHzVin 200Ω
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
34如圖之 MOS 差動放大器（Differential Amplifier），Q1＝Q2，其臨界電壓（Threshold Voltage）Vt = 0.5 V，爾利電壓（Early Voltage）VA→∞。當 VG1＝VG2＝0 時，若電晶體工作於飽和模式（Saturation Mode），其汲極電流 ID 與閘源電壓 VGS 的關係為 ID＝2(VGS-Vt)2(mA)。則當 VG1＝VG2＝0 時，源極電壓 VS 為何？
1. (A) -1 V
2. (B) -0.5 V +2V
3. (C) 0 V
4. (D) +0.5 V RD RDVG1 Q1 Q2 VG2VSI=1mA-2V
正解：(A)
本題附有逐題詳解，線上作答後即可看到。

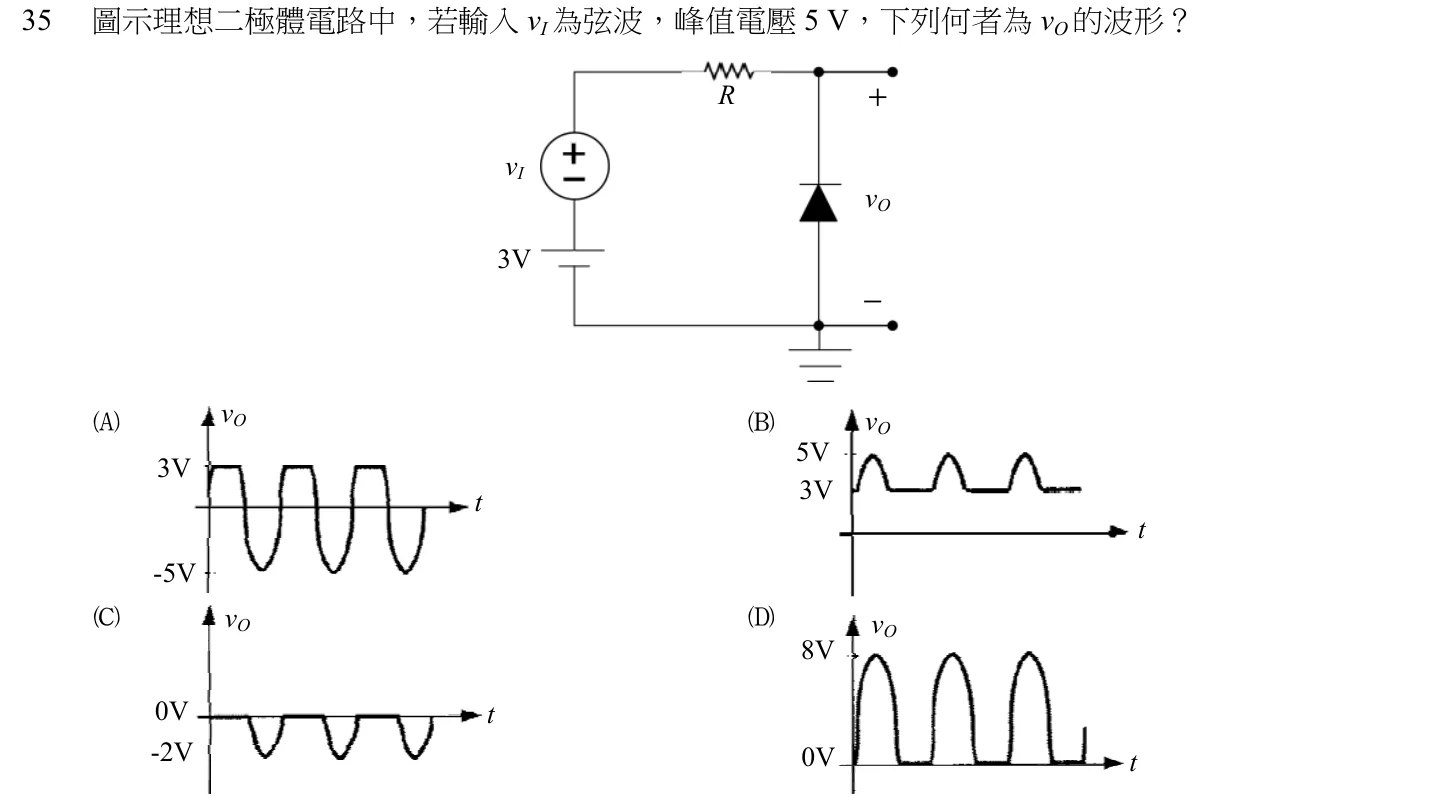

35圖示理想二極體電路中，若輸入 vI 為弦波，峰值電壓 5 V，下列何者為 vO 的波形？R +vIvO3V−
1. (A) vO
2. (B) vO5V3Vt 3Vt-5V
3. (C) vO
4. (D) vO8V0V t-2V 0V t
正解：(D)

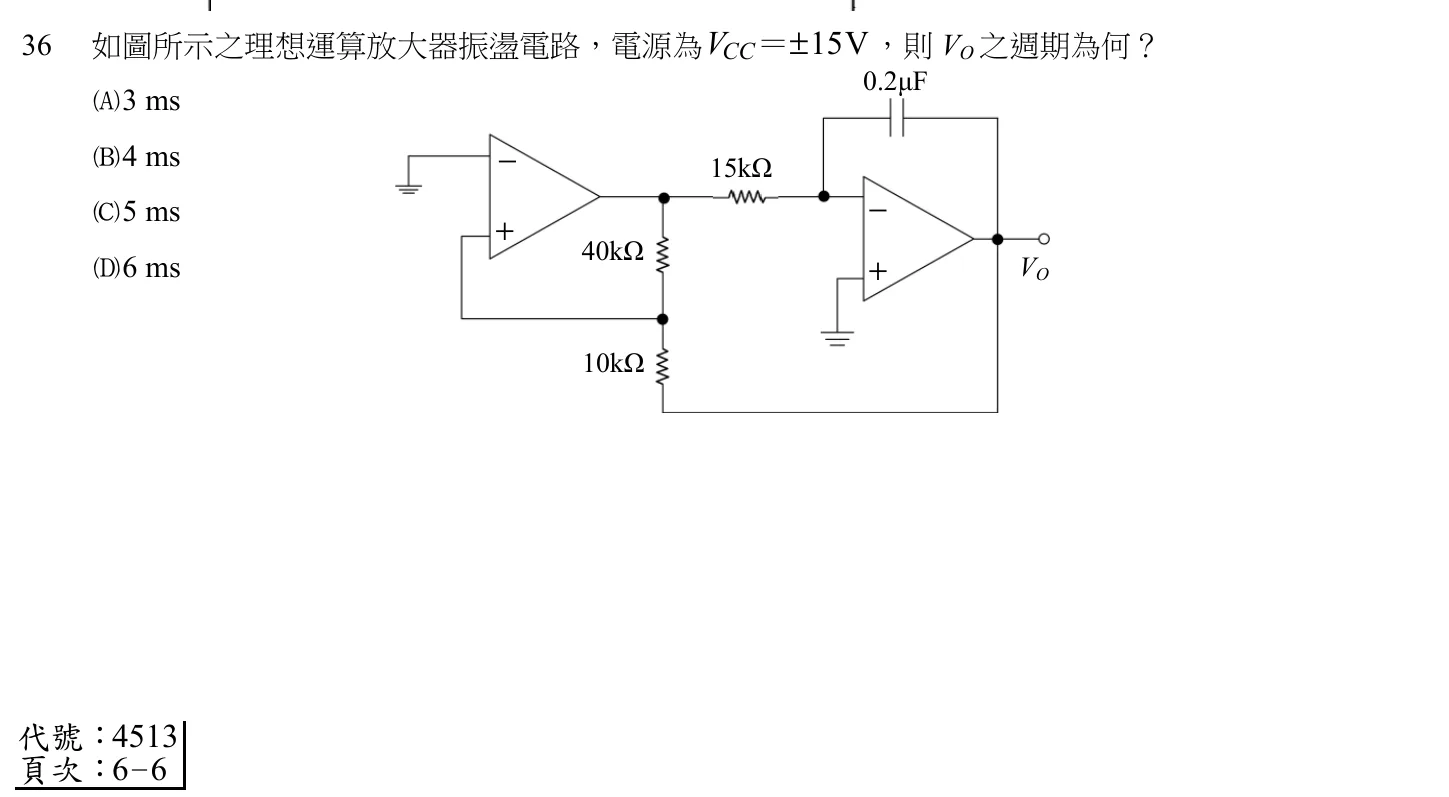

36如圖所示之理想運算放大器振盪電路，電源為 VCC ＝± 15 V ，則 VO 之週期為何？0.2μF
1. (A) 3 ms
2. (B) 4 ms − 15kΩ
3. (C) 5 ms −+40kΩ
4. (D) 6 ms + VO10kΩ
正解：(A)
本題附有逐題詳解，線上作答後即可看到。

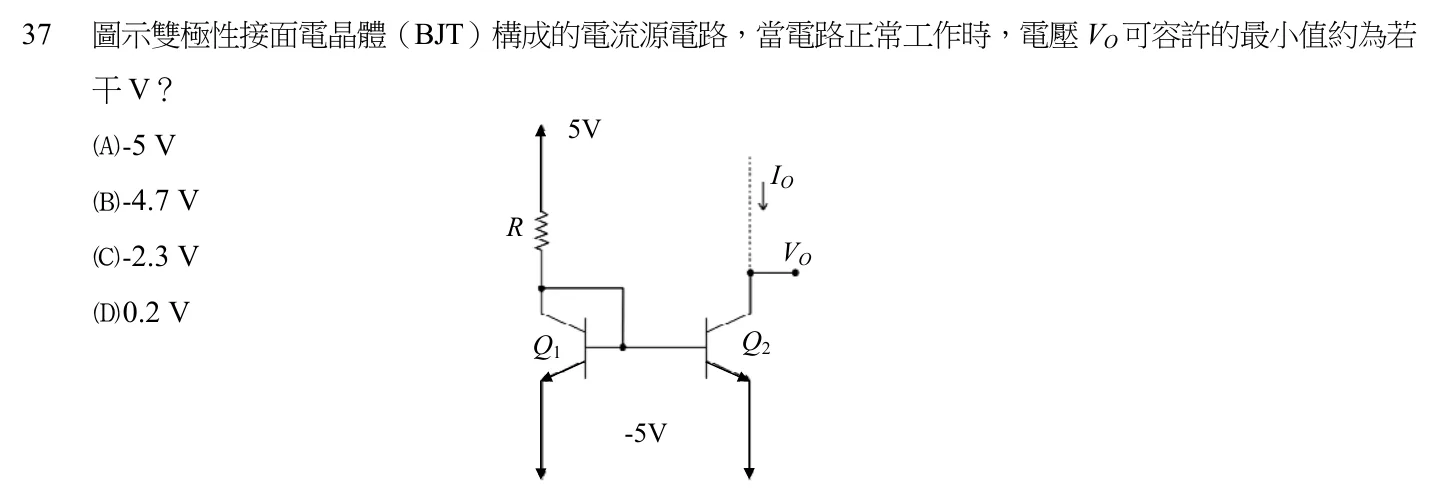

37圖示雙極性接面電晶體（BJT）構成的電流源電路，當電路正常工作時，電壓 VO 可容許的最小值約為若干 V？5V
1. (A) -5 VIO
2. (B) -4.7 VR
3. (C) -2.3 V VO
4. (D) 0.2 VQ1 Q2-5V
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

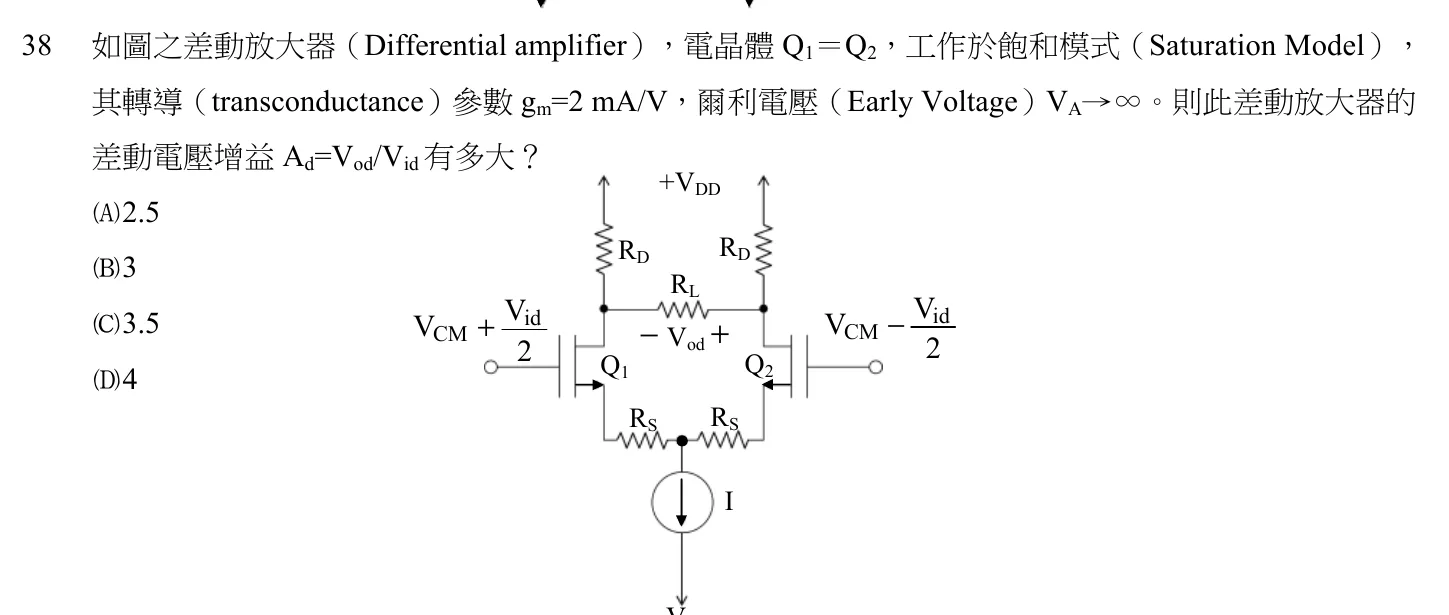

38如圖之差動放大器（Differential amplifier），電晶體 Q1＝Q2，工作於飽和模式（Saturation Model），其轉導（transconductance）參數 gm=2 mA/V，爾利電壓（Early Voltage）VA→∞。則此差動放大器的差動電壓增益 Ad=Vod/Vid 有多大？+VDD
1. (A) 2.5RD ＿＿＿ RD
2. (B) 3 ＿＿＿ RLVid ＿＿＿ Vid
3. (C) 3.5 ＿＿＿ VCM + ＿＿＿ − Vod + ＿＿＿ VCM −2 ＿＿＿ Q2Q1
4. (D) 4RS ＿＿＿ RSI-VSS
正解：(A)

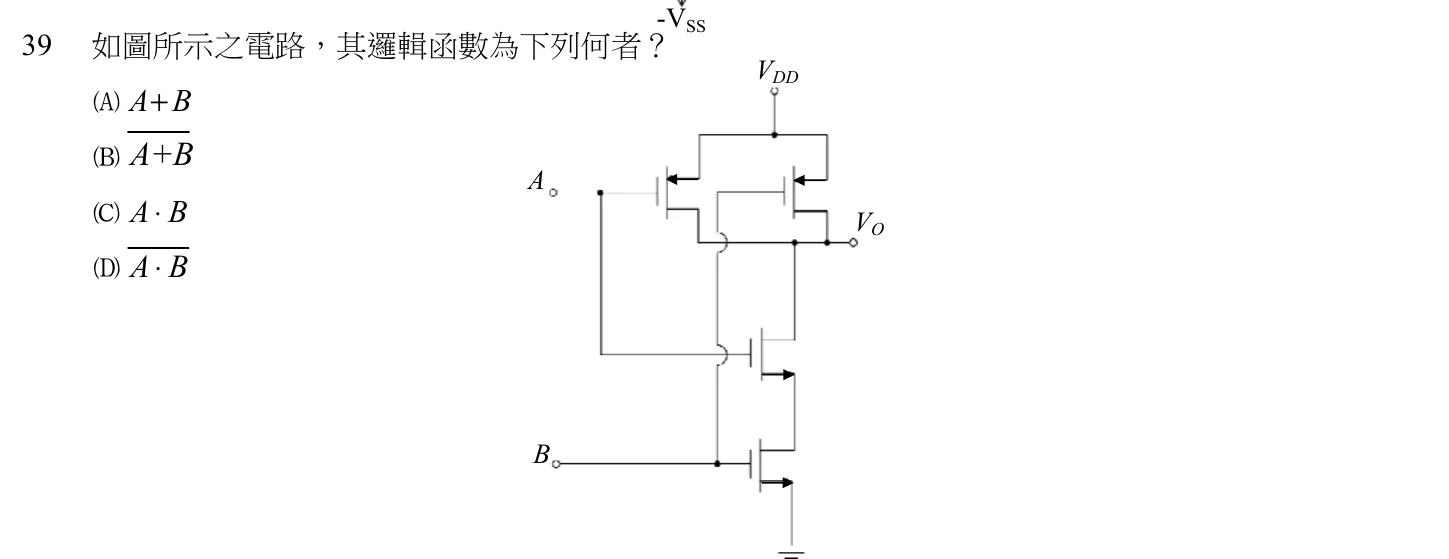

39如圖所示之電路，其邏輯函數為下列何者？VDD
1. (A) A+ B
2. (B) A+BA
3. (C) A⋅B VO
4. (D) A⋅ BB
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
40若 P-N 接面二極體之導通電壓為 0.7 V，且導通電阻值為 0 Ω，則電阻 1 kΩ 上之電流為何？
1. (A) 0.3 mA 3V
2. (B) 1.3 mA
3. (C) 2.3 mA 2V
4. (D) 3.9 mA 1kΩ1V
正解：(C)
