初等考試　106 年 初等考試 電子學大意　考古題與詳解

本卷共 40 題，其中 40 題附有本站自撰的逐題詳解。題目與標準答案取自考選部「考畢試題查詢平臺」的公開資料；詳解由本站撰寫並標註出處。本頁列出全部題目與標準答案，並免費試讀前 3 題的詳解；其餘詳解在線上作答時逐題顯示。

▶ 線上作答這一卷（40 題，建議 60 分鐘）

1. 1如圖所示之場效電晶體電路，則此電晶體工作在：

   1. (A) 飽和區（Saturation Region） VDD
   2. (B) 截止區（Cutoff Region） ＿＿＿ RD
   3. (C) 三極管區（Triode Region） ＿＿＿ RG
   4. (D) 主動區（Active Region）

   正解：(A)

   逐題詳解（免費試讀）

   ✅ (A) 場效電晶體閘極不流直流電流，RG 上沒有壓降，使 VGS = VDS；此時 VDS − (VGS − Vth) = Vth > 0，恆滿足飽和區條件 VDS ≥ VGS − Vth，故電晶體工作在飽和區。

   ❌ (B) 截止區要 VGS < Vth 且汲極電流為零，與電路在 RD 上形成偏壓電流的事實不符。

   ❌ (C) 三極管區（線性區）需 VDS < VGS − Vth，但此接法 VDS = VGS，不可能小於 VGS − Vth。

   ❌ (D) 主動區是雙極性電晶體（BJT）的用語，場效電晶體對應的放大區域稱為飽和區，本題選項以 FET 用語為準。

   📚 出處：Sedra & Smith《Microelectronic Circuits》MOSFET 操作區域與二極體接法（diode-connected）偏壓

2. 2在積體電路中，電流源常又具何功用？

   1. (A) 被動負載
   2. (B) 緩衝器
   3. (C) 主動負載
   4. (D) 整流器

   正解：(C)

   逐題詳解（免費試讀）

   ✅ (C) 積體電路中電流源具有極高的小訊號輸出阻抗，常用來取代大電阻作為「主動負載」以提高增益。

   ❌ (A) 被動負載指電阻、電容等被動元件。

   ❌ (B) 緩衝器是用來隔離級間負載效應的電路（如源極隨耦器）。

   ❌ (D) 整流器由二極體構成，用於交流轉直流。

   📚 出處：電子學（電流鏡與主動負載）

3. 3場效電晶體之本體效應（Body effect）是討論：

   1. (A) 本體（Body）的電壓可控制汲極（Drain）電流
   2. (B) 本體（Body）的電流可控制閘極（Gate）電流
   3. (C) 汲極（Drain）的電流可控制本體（Body）電流
   4. (D) 閘極（Gate）的電壓可控制本體（Body）電壓

   正解：(A)

   逐題詳解（免費試讀）

   ✅ (A) 本體效應指本體（基板）與源極間的逆偏電壓會改變臨界電壓，進而影響汲極電流，即本體電壓可調控汲極電流。

   ❌ (B) 閘極為絕緣結構，本體電流不會控制閘極電流。

   ❌ (C) 汲極電流不控制本體電流。

   ❌ (D) 閘極電壓控制的是通道，而非本體電壓。

   📚 出處：電子學（MOSFET 的本體效應 body effect）

4. 4如圖所示為理想運算放大器電路，若運算放大器的正負輸出飽和電壓為 ± 12 V，二極體導通時兩端電壓為 0.7 V，輸入電壓 VI 為+2 V，則 VA 為若干 V？

   1. (A) -2.7 VI +VA－
   2. (B) 1.3
   3. (C) 2.7VO
   4. (D) +12

   正解：(C)

   本題附有逐題詳解，線上作答後即可看到。

5. 5如圖所示一矽場效電晶體（Si FET）元件的剖面結構，各層使用不同材料，圖中僅標示某假想製程厚度，此電晶體的臨界電壓（threshold voltage）的絕對值為 Vth = 0.5 V 。VD1 = 2 V，VD2 = -2 V，VD = 2 V，VE = -2 V。若 VE 由-2 V 增加到-3 V，試判斷此電晶體的臨界電壓的絕對值 Vth 如何變化？VD1 VDVD2D 層：0.5 μm C 層：0.01 μmD1 層 D2 層n+ B 層：0.1 μm n+p- A 層：400 μmE 層：0.8 μm

   1. (A) Vth 增加 VE
   2. (B) Vth 減少
   3. (C) Vth 不受影響
   4. (D) Vth 會受影響，但增加或減少由接面的功函數（work function, φf）決定

   正解：(A)

   本題附有逐題詳解，線上作答後即可看到。

6. 6有一運算放大器如圖所示，已知其轉移方程式（transfer function）為 V3 =1002 × V2－998 × V1，請問其共模電壓增益（common-mode gain）約為多少？

   1. (A) 6 dB VCC
   2. (B) 12 dB
   3. (C) 18 dB V1
   4. (D) 24 dB －V3+V2-VEE

   正解：(B)

   本題附有逐題詳解，線上作答後即可看到。

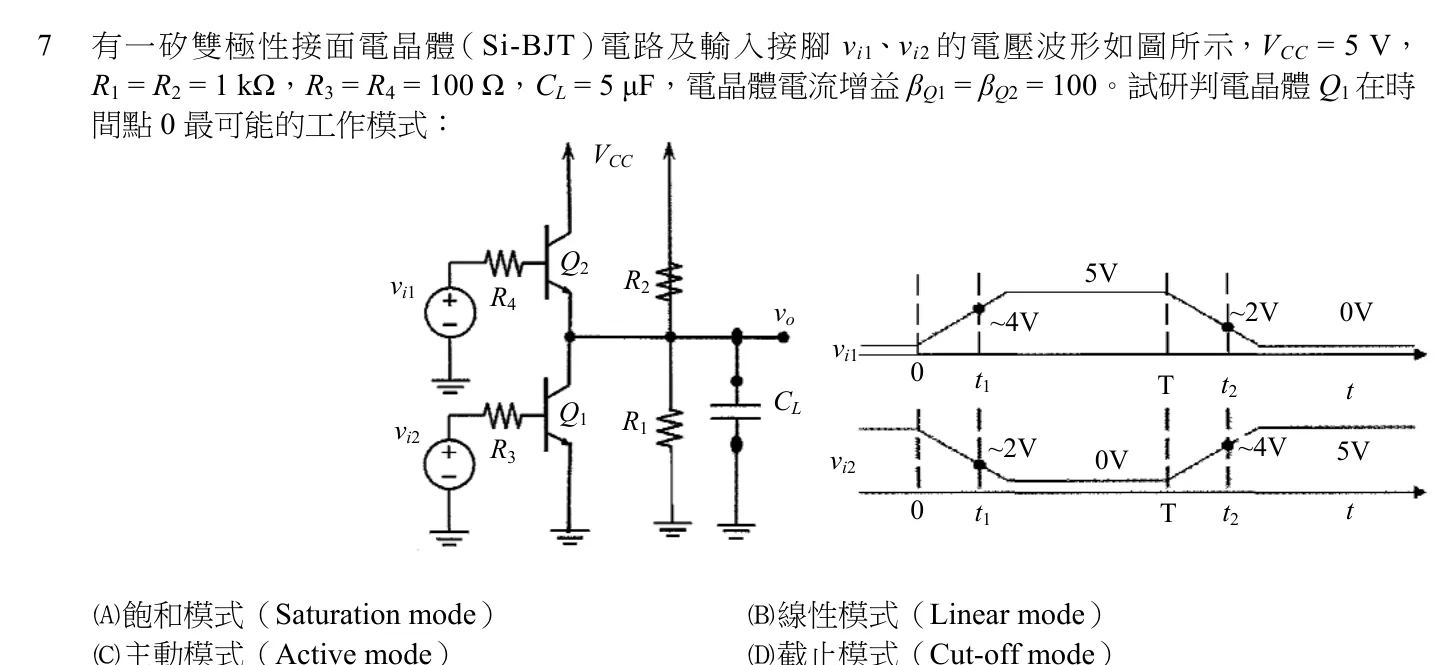

7. 7有一矽雙極性接面電晶體（Si-BJT）電路及輸入接腳 v i1、v i2 的電壓波形如圖所示，V CC = 5 V，R1 = R2 = 1 kΩ，R3 = R4 = 100 Ω，CL = 5 μF，電晶體電流增益 βQ1 = βQ2 = 100。試研判電晶體 Q1 在時間點 0 最可能的工作模式：VCCQ2 5Vvi1 R2R4vo ~4V ~2V 0Vvi10 t1 T t2CL tQ1 R1vi2R3 vi2 ~2V 0V ~4V 5V0 t1 T t2 t



   1. (A) 飽和模式（Saturation mode）
   2. (B) 線性模式（Linear mode）
   3. (C) 主動模式（Active mode）
   4. (D) 截止模式（Cut-off mode）

   正解：(A)

   本題附有逐題詳解，線上作答後即可看到。

8. 8如圖所示為一 NMOS 構成的放大器。若 VDD = 3V，電晶體之 μnCox = 200 μA/V2，W/L = 10，Vth = 0.5 V。試問電晶體的過驅電壓 VOV 為多少？

   1. (A) 0.5 V
   2. (B) 1 V VDD
   3. (C) 1.5 V
   4. (D) 3 V I = 1 mA1 MΩvoC=∞viC=∞

   正解：(B)

   本題附有逐題詳解，線上作答後即可看到。

9. 9類比積體電路中，使用差動對放大器，下列何者錯誤？

   1. (A) 差動對具有寬廣的共模輸入範圍（common-mode range）串級時可避免使用耦合電容
   2. (B) 與單電晶體放大器比較，差動對使用兩個電晶體，因此可提供兩倍的轉導
   3. (C) 差動對的共模增益遠小於差模增益
   4. (D) 差動對電路中元件的不對稱性會產生抵補電壓（offset voltage）

   正解：(B)

   本題附有逐題詳解，線上作答後即可看到。

10. 10一個電壓 v 對時間 t 的函數為 v(t) = 10 + 6 sin(2πft)伏特，f = 60 Hz。將此電壓加到一個 1 Ω 的電阻之上，試問此電阻承受的功率為何？

    1. (A) 18 W
    2. (B) 36 W
    3. (C) 100 W
    4. (D) 118 W

    正解：(D)

    本題附有逐題詳解，線上作答後即可看到。

11. 11如圖所示運算放大器電路中，若電壓增益 A 為無限大且抵補電壓（offset voltage）VOS 不計，試求輸出電壓 Vo =？ 10 kΩ

    1. (A) 8 V 10 kΩ
    2. (B) 6 V 2V －Vo
    3. (C) 4 V A
    4. (D) 2 V 6V +5 kΩ5 kΩ

    正解：(C)

    本題附有逐題詳解，線上作答後即可看到。

12. 12差動式放大器中，共模斥拒比（common-mode rejection ratio）定義為 CMRR ≡ Ad / Acm ，其中 Ad 為差動增益、Acm 為共模增益，試問就差動式放大器的 CMRR 設計，下列何者正確？

    1. (A) CMRR = 0
    2. (B) CMRR = 1
    3. (C) CMRR << 1
    4. (D) CMRR >> 1

    正解：(D)

    本題附有逐題詳解，線上作答後即可看到。

13. 13輸入有正弦信號 vi(t) = Vmsin(ωt)伏特的理想箝位電路如圖所示，當測得電容器所跨電壓為 8 伏特且輸出信號 vo(t)的最小值為-18 伏特時，求 Vm 與 VR 之總和電壓為多少伏特？

    1. (A) -10 V + VC －
    2. (B) 10 V
    3. (C) 12 V C+ D +
    4. (D) 26 Vvi(t) + R vo(t)－ VR －－

    正解：(C)

    本題附有逐題詳解，線上作答後即可看到。

14. 14有一橋式全波整流電路，其中之二極體均為理想。假設其輸出信號的峰值電壓為 14.14 伏特，若有效值電壓為 a 伏特、平均值電壓為 b 伏特、漣波電壓峰對峰值為 c 伏特及漣波因素為 r%，則有關 a、b、c、r 的數值，下列那一選項為正確？

    1. (A) a = 10，b = 9
    2. (B) b = 9，c = 20
    3. (C) c = 20，r = 48
    4. (D) r = 48，a = 14.14

    正解：(A)

    本題附有逐題詳解，線上作答後即可看到。

15. 15如圖所示的二極體-電容器倍壓電路中，變壓器與所有二極體均視為理想且變壓器之輸入為一弦波，當電路到達穩定狀態時 VC1 = 12 伏特，有關二極體 D1~D3 承受之逆向峰值電壓 PIV1~PIV3（單位均伏特）之敘述，何者正確？ N1：N2 － VC1 +

    1. (A) PIV1 = 12 VC1 D2 +
    2. (B) PIV2 = 24 V C VD1 2 C2
    3. (C) PIV3 = 36 V －
    4. (D) PIV3 = 2PIV1T +C3 VC3D3－

    正解：(B)

    本題附有逐題詳解，線上作答後即可看到。

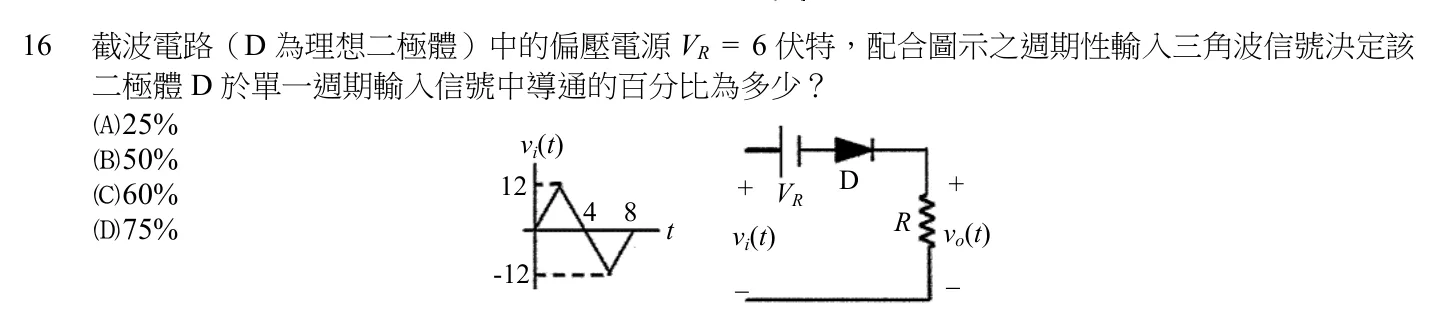

16. 16截波電路（D 為理想二極體）中的偏壓電源 VR = 6 伏特，配合圖示之週期性輸入三角波信號決定該二極體 D 於單一週期輸入信號中導通的百分比為多少？



    1. (A) 25%vi(t)
    2. (B) 50%
    3. (C) 60% 12 + VR D +4 8 R v (t)
    4. (D) 75% t vi(t) o-12 －－

    正解：(A)

    本題附有逐題詳解，線上作答後即可看到。

17. 17如圖所示之電路，假如二極體為理想，求其輸出電壓之平均值為何？

    1. (A) 11.6 V
    2. (B) 21.6 V
    3. (C) 30.6 V +
    4. (D) 110 V AC34Vrmsvout60 Hz－

    正解：(C)

    本題附有逐題詳解，線上作答後即可看到。

18. 18如圖所示之電路，假如二極體為理想，求其輸出電壓之平均值為何？

    1. (A) 35.01 V
    2. (B) -35.01 V
    3. (C) 49.52 V +
    4. (D) -49.52 V vo110 2 sin(377t )－

    正解：(D)

    本題附有逐題詳解，線上作答後即可看到。

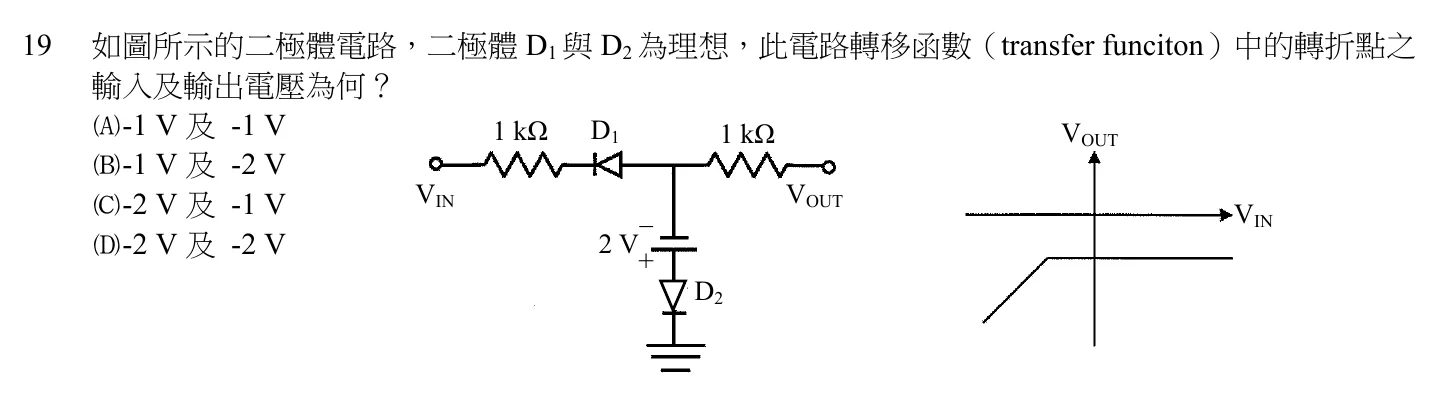

19. 19如圖所示的二極體電路，二極體 D1 與 D2 為理想，此電路轉移函數（transfer funciton）中的轉折點之輸入及輸出電壓為何？



    1. (A) -1 V 及 -1 V 1 kΩ D1 1 kΩ VOUT
    2. (B) -1 V 及 -2 V
    3. (C) -2 V 及 -1 V VIN VOUT－ VIN
    4. (D) -2 V 及 -2 V 2V+D2

    正解：(D)

    本題附有逐題詳解，線上作答後即可看到。

20. 20如圖所示之電路包含三個串接的二極體及兩個串接電阻，若 VIN 為 10 V 且二極體的開啟電壓（turn-onvoltage）為 0.8 V，求 VOUT？

    1. (A) 2.4 V VIN 1 kΩ VOUT
    2. (B) 6.2 V
    3. (C) 10 V
    4. (D) 12.4 V1 kΩ

    正解：(B)

    本題附有逐題詳解，線上作答後即可看到。

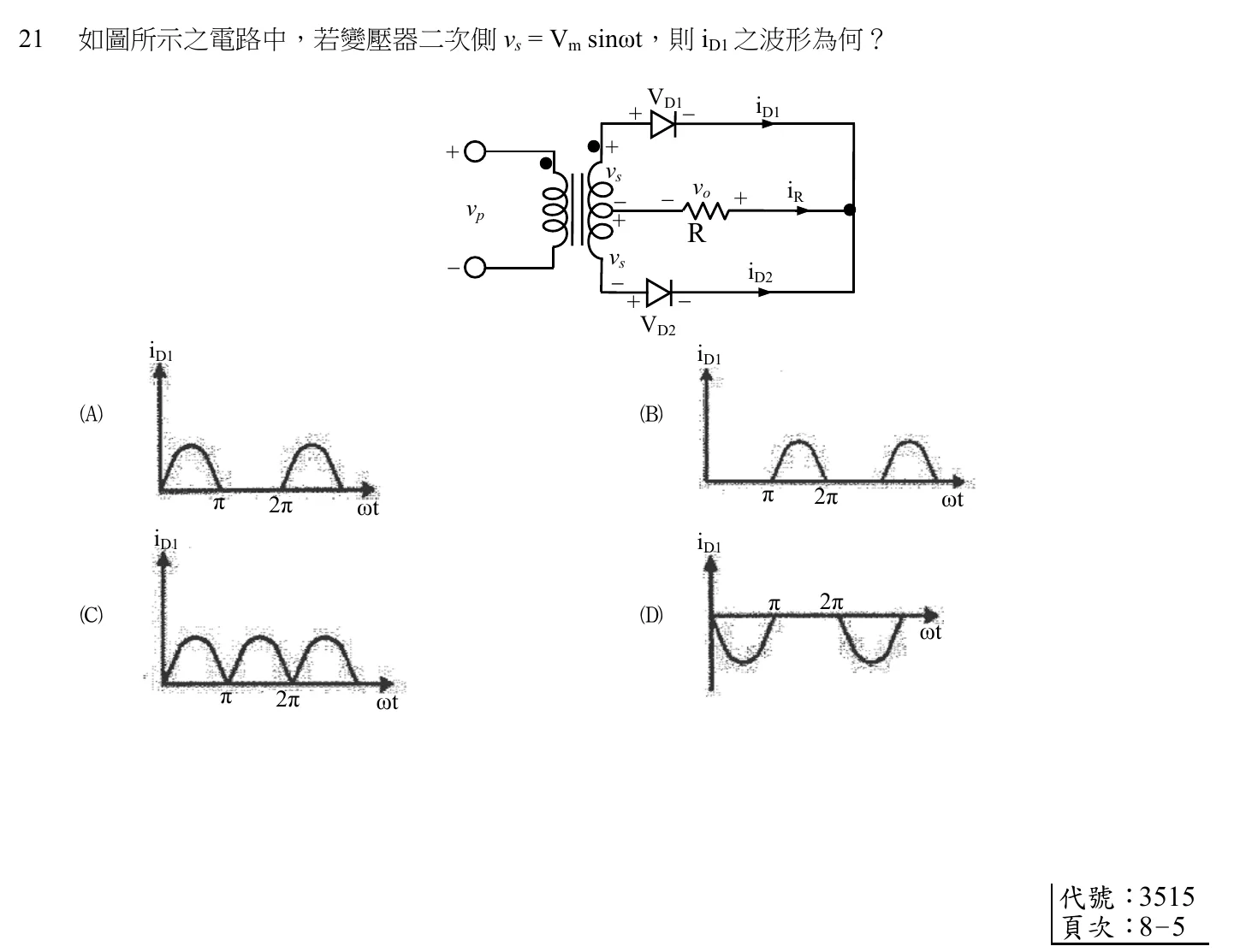

21. 21如圖所示之電路中，若變壓器二次側 vs = Vm sinωt，則 iD1 之波形為何？



    1. (A) VD1
    2. (B) iD1+
    3. (C) －vo
    4. (D) iR+Rvs－iD2+－VD2π2πωt

    正解：(A)

    本題附有逐題詳解，線上作答後即可看到。

22. 22利用一個二極體做交流半波整流，其輸出波形之峰值大小比起原輸入訊號 Vs 峰值大小：

    1. (A) 大一個二極體順向啟動電壓
    2. (B) 大兩個二極體順向啟動電壓
    3. (C) 小一個二極體順向啟動電壓
    4. (D) 小兩個二極體順向啟動電壓

    正解：(C)

    本題附有逐題詳解，線上作答後即可看到。

23. 23如圖所示之放大器電路，電晶體 J 之參數如下：IDSS = 8 mA，VP = -4 V，求此電路之小信號輸出阻抗值為何？ +10 V

    1. (A) 1 kΩ
    2. (B) 1/2 kΩ
    3. (C) 1/3 kΩ
    4. (D) 1/4 kΩ 1 MΩvi Jvo250 kΩ2 kΩ 2 kΩ

    正解：(C)

    本題附有逐題詳解，線上作答後即可看到。

24. 24如圖所示之放大器電路，電晶體 M 之參數如下：Vth = 0.4 V，μnCox = 200 μA/V2，且 λ = 0，若此放大器電路之小信號電壓增益值為 0.85，則此電晶體 M 之 W/L 最接近下列何值？

    1. (A) 267 +1.8 V
    2. (B) 367
    3. (C) 467
    4. (D) 567vi Mvo1.2 mA 500 Ω

    正解：(A)

    本題附有逐題詳解，線上作答後即可看到。

25. 25如圖所示之放大器電路，假設此電路之輸入阻抗為 50 Ω，輸出阻抗為 150 Ω，且 λ = 0；求此放大器電路之小信號電壓增益值為何？

    1. (A) 1
    2. (B) 3 VDD
    3. (C) 5
    4. (D) 50RDvoutM1vin

    正解：(B)

    本題附有逐題詳解，線上作答後即可看到。

26. 26如圖所示之放大器電路，假設電晶體 M 之參數如下：μnCoxW/L= 0.2 mA/V2，Vth = 2 V，且 λ = 0；求此放大器電路之小信號輸入電阻 Ri 之值為何？

    1. (A) 416 kΩ VDD = 10 V
    2. (B) 516 kΩ
    3. (C) 616 kΩ
    4. (D) 716 kΩ 15 kΩ5 MΩvoRiviM

    正解：(D)

    本題附有逐題詳解，線上作答後即可看到。

27. 27如圖所示之電路，假定 β = 100 且 VEB(on) = 0.6 V，求 VEC 之值為何？

    1. (A) 2.1 V
    2. (B) 2.5 V 5V
    3. (C) 2.9 V +
    4. (D) 3.3 V +VEB500 kΩ －VBB = 1.5 V VEC－5 kΩ

    正解：(A)

    本題附有逐題詳解，線上作答後即可看到。

28. 28如圖所示之共射極放大器，其偏壓電路的主要優點為何？

    1. (A) 所需偏壓電阻較小 VCC
    2. (B) 可操作於較低的電壓
    3. (C) 放大器的增益較大
    4. (D) 電晶體必定操作在主動區 RLR B

    正解：(D)

    本題附有逐題詳解，線上作答後即可看到。

29. 29如圖所示電路中，若輸出端 VX 的直流電壓為 3 V，電晶體的 VGS 為 1.5 V，求 R1/R2 為何？

    1. (A) 1/35V 5V
    2. (B) 2/3
    3. (C) 3/2 R1 2 kΩ
    4. (D) 2/5VX+VGS －R2 500 Ω

    正解：(C)

    本題附有逐題詳解，線上作答後即可看到。

30. 30如圖所示之共閘極放大器，若要使電壓增益提升為原有值的兩倍，下列敘述何者錯誤？

    1. (A) 將 RL 變成兩倍 VDDVG
    2. (B) 將轉導 gm 變成兩倍
    3. (C) 將過驅電壓（VGS－VTH）變成 1/2 倍 RG RL
    4. (D) 將 ID 變成兩倍voviID

    正解：(D)

    本題附有逐題詳解，線上作答後即可看到。

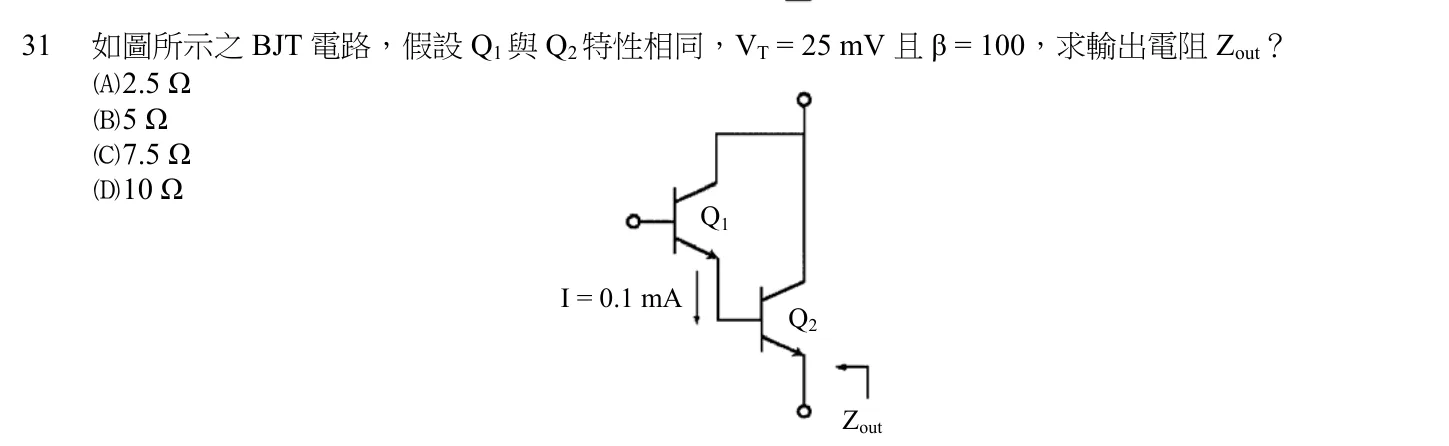

31. 31如圖所示之 BJT 電路，假設 Q1 與 Q2 特性相同，VT = 25 mV 且 β = 100，求輸出電阻 Zout？



    1. (A) 2.5 Ω
    2. (B) 5 Ω
    3. (C) 7.5 Ω
    4. (D) 10 ΩQ1I = 0.1 mAQ2Zout

    正解：(B)

    本題附有逐題詳解，線上作答後即可看到。

32. 32一個雙極性電晶體（BJT）元件的規格 β = 100，若其基極電流為 20 μA，集極電流為 1.2 mA，則電晶體操作在：

    1. (A) 截止區
    2. (B) 主動區
    3. (C) 飽和區
    4. (D) 三極管區

    正解：(C)

    本題附有逐題詳解，線上作答後即可看到。

33. 33如圖所示為一方波產生電路，於某個時間點測得其中電壓 Vf 值為 10 伏特，其中施加於理想 OPA 之電壓為 ± 15 V，則電路輸出訊號的頻率約為多少？

    1. (A) 1.55 kHz
    2. (B) 3.25 kHz1 kΩ
    3. (C) 6.75 kHz
    4. (D) 8.25 kHz －0.2 μF + vOVfR2R1

    正解：(A)

    本題附有逐題詳解，線上作答後即可看到。

34. 34如圖一與圖二所示，為由 R1、R2 與理想 OPA 所構成的兩種不同施密特觸發電路，OPA 均採用相同的操作電源電壓，R1= 2 kΩ。若兩電路之輸出電壓 vo 均為正值時，圖一與圖二之 vi 臨界電壓分別為-10及 6 伏特，則 R2 為多少？

    1. (A) 1 kΩ
    2. (B) 2 kΩ － －vi
    3. (C) 3 kΩ + + vovo
    4. (D) 4 kΩviR1 R2 R1 R2圖一 圖二

    正解：(C)

    本題附有逐題詳解，線上作答後即可看到。

35. 35如圖所示電路為 CMOS 放大器，下列有關電容 C1 功能之敘述，何者正確？+VDDQ6 ＿＿＿ Q7 ＿＿＿ Q8vi－ ＿＿＿ vi+ ＿＿＿ voQ1 ＿＿＿ Q2C1IREFQ3 ＿＿＿ Q4 ＿＿＿ Q5-VSS

    1. (A) 旁路電容（bypass capacitor）
    2. (B) 耦合電容（coupling capacitor）
    3. (C) 頻率補償電容（frequency compensation capacitor）
    4. (D) 濾波電容（filter capacitor）

    正解：(C)

    本題附有逐題詳解，線上作答後即可看到。

36. 36下列何電路適用於產生方波訊號？

    1. (A) 考畢茲振盪電路（Colpitts oscillator）
    2. (B) 相移振盪電路（Phase shift oscillator）
    3. (C) 韋恩電橋振盪器（Wien-Bridge oscillator）
    4. (D) 無穩態多諧振盪電路（Astable multivibrators）

    正解：(D)

    本題附有逐題詳解，線上作答後即可看到。

37. 37下列那一種單級電晶體放大器結構會有密勒效應（Miller effect）使高頻響應劣化？

    1. (A) 共基極放大器
    2. (B) 共源極放大器
    3. (C) 射極隨耦器
    4. (D) 共閘極放大器

    正解：(B)

    本題附有逐題詳解，線上作答後即可看到。

38. 38如圖所示為一施密特（Schmitt）觸發器，OP AMP 輸出的上下限為 ± 12 V。若要使輸出由負轉正時，vi 應到達何值？

    1. (A) -10 V vi－
    2. (B) -2 V vo
    3. (C) 2 V
    4. (D) 10 V +2 MΩ 10 MΩ

    正解：(B)

    本題附有逐題詳解，線上作答後即可看到。

39. 39如圖所示電晶體放大器電路加上旁路電容 CE 後，放大器的中頻段電壓增益會有什麼變化？

    1. (A) 變無窮大 +VCC
    2. (B) 變小RC C
    3. (C) 不變 2RB vo
    4. (D) 變大 C1+ RLvi－CE RE

    正解：(D)

    本題附有逐題詳解，線上作答後即可看到。

40. 40如圖所示為韋恩電橋振盪器（Wien-Bridge oscillator），已知 R = 10 kΩ 和 C = 16 nF，試求振盪頻率fo 約為多少？ R2

    1. (A) 1 kHzR1
    2. (B) 2 kHz －
    3. (C) 6.25 kHz vo
    4. (D) 12.5 kHz +C RvaC R

    正解：(A)

    本題附有逐題詳解，線上作答後即可看到。

▶ 線上作答這一卷

題目與標準答案來源：考選部考畢試題查詢平臺（政府資訊公開資料）。最後更新：2026-10-04。
