初等考試　111 年初等考試電子學大意　考古題與詳解

本卷共 40 題，其中 37 題附有本站自撰的逐題詳解。題目與標準答案取自考選部「考畢試題查詢平臺」的公開資料；詳解由本站撰寫並標註出處。本頁列出全部題目與標準答案，並免費試讀前 3 題的詳解；其餘詳解在線上作答時逐題顯示。

▶ 線上作答這一卷（40 題，建議 60 分鐘）

1某增強型 NMOS 場效電晶體的 Vt = 1 V、μnCox(W/L) = 50 μA/V2，今若其電壓 VGS = 2 V，則其轉導 gm（Transconductance）為若干 μA/V?
1. (A) 25
2. (B) 50
3. (C) 100
4. (D) 200
正解：(B)
逐題詳解（免費試讀）
✅ (B) 飽和區的轉導 gm＝μnCox(W/L)×(VGS−Vt)＝50×(2−1)＝50 μA/V。
❌ (A) 25 是把過驅動電壓取一半的誤算。
❌ (C) 100 是把過驅動電壓誤當成 2 V。
❌ (D) 200 與各參數代入結果不符。
📚 出處：電子學——增強型場效電晶體的轉導
2有一矽雙極性接面電晶體（Si-BJT）電路及輸入接腳 VI1、VI2 的電壓波形如下所示，V CC = 5 V，R1 = R2 = 1 kΩ，R3 = R4 = 100 Ω，CL = 5 μF，電晶體電流增益 βQ1 = βQ2 = 100。試研判輸出接腳 VO 在低準位輸出（VO@LO）時最可能的工作電壓：VI1VI2
1. (A) VO @ LO < 0 V
2. (B) VO @ LO = 0 V
3. (C) 0.4 V > VO @ LO > 0 V
4. (D) VO @ LO > 0.4 V
正解：(C)
3對於一個 PN 接面二極體在逆偏（reverse bias）的條件下，下列何者正確？
1. (A) 外部電壓之正端接於 P 側，負端接於 N 側
2. (B) P 側的電子將會流向 N 側，N 側的電洞則流向 P 側
3. (C) 當逆偏壓加大時，因空乏區（depletion region）擴大而導致電容也變大
4. (D) 接面空乏區內電場的方向為由 P 側指向 N 側
正解：(B)
逐題詳解（免費試讀）
✅ (B) 逆偏時流動的是少數載子：P 側的電子漂移到 N 側、N 側的電洞漂移到 P 側，形成逆向飽和電流。
❌ (A) 逆偏是正端接 N 側、負端接 P 側，本選項描述的是順偏。
❌ (C) 逆偏加大使空乏區變寬，接面電容反而變小。
❌ (D) 空乏區內建電場方向是由 N 側指向 P 側。
📚 出處：電子學——PN 接面的逆向偏壓特性

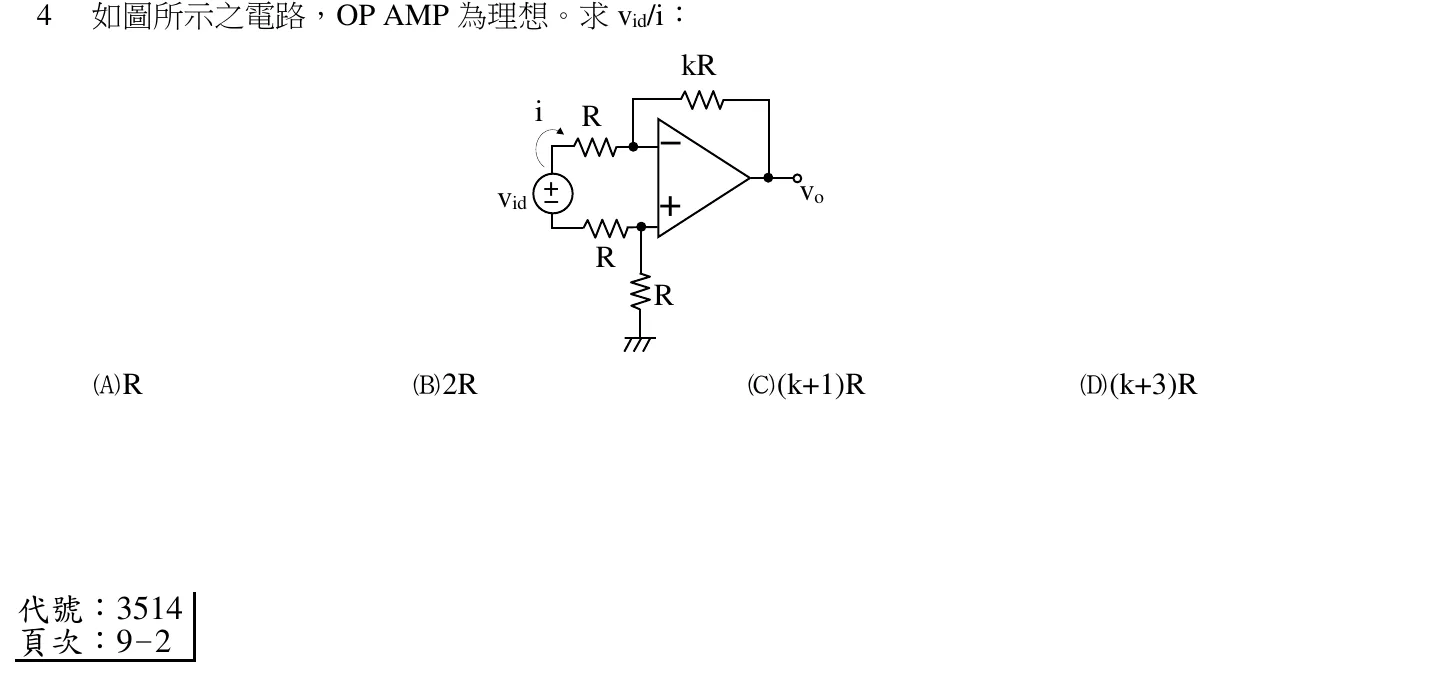

4如圖所示之電路，OP AMP 為理想。求 vid/i：kRi R-vid +- vo+RR
1. (A) R
2. (B) 2R
3. (C) (k+1)R
4. (D) (k+3)R
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
5如圖所示為一 NMOS 構成的放大器。VDD = 3 V，電晶體之小信號 μnCox = 200 μA/V 2，W/L = 10，Vt = 0.5 V。電流源非完全理想，有一值為 20 kΩ 的內阻。求小信號增益 vo/vi：VDDI = 1 mA1 MΩvoC=∞viC=∞
1. (A) -20
2. (B) -40
3. (C) -100
4. (D) -1000
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
6雙極性電晶體接成共集極組態時，其輸出阻抗相較於共射極和共基極組態的輸出阻抗為何？
1. (A) 最低
2. (B) 最高
3. (C) 次高
4. (D) 一樣
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
7下列何種矽電晶體具有常閉型通道？
1. (A) PN 接面型場效電晶體
2. (B) MOS 增強型場效電晶體
3. (C) MOS 空乏型場效電晶體
4. (D) 雙極性接面電晶體
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
8有一半波整流器的輸入電壓峰值為 10 V，則其輸出電壓的峰值大約為：
1. (A) 10.7 V
2. (B) 9.3 V
3. (C) 5 V
4. (D) 3.2 V
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
9有一增益為 A = 10000，單極頻率（single pole frequency）為 105 rad/s 之放大器，將其置入回饋因素（feedback factor）f = 0.01 的回饋迴路，設回饋過程不影響此放大器的開迴路增益（open loop gain），則此放大器之開迴路單一增益頻率（unit gain frequency）為：
1. (A) 109 rad/s
2. (B) 105 rad/s
3. (C) 103 rad/s
4. (D) 102 rad/s
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
10如圖所示電路為一階主動低通濾波器，若 Ri = 20 kΩ， Rf = 200 kΩ，R1 = 1.5 kΩ，C1 = 0.02 μF，則此電路的截止頻率 fCH 為多少？
1. (A) 5.3 GHz
2. (B) 5.3 MHz
3. (C) 5.3 kHz
4. (D) 5.3 Hz
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
11有一 N 通道接面場效電晶體（JFET）的夾止電壓 VP = - 4 V，且源極電壓 VS = 0 V，則下列那一個條件可使此 JFET 工作於飽和區？
1. (A) VG = - 5 V, VD = 1 V
2. (B) VG = - 2 V, VD = 1 V
3. (C) VG = 0 V, VD = 0 V
4. (D) VG = 0 V, VD = 5 V
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
12關於 BJT 電晶體之敘述，下列何者正確？
1. (A) 電晶體操作在飽和（saturation）區時之轉導值（transconductance）較操作於順向主動區（forwardactive region）時為大
2. (B) 電晶體操作在飽和區時之輸出阻抗 ro 較操作於順向主動區時為大
3. (C) 操作於放大器模式時，基集極接面應避免順向偏壓
4. (D) 電晶體操作在截止（cutoff）區時，基射極接面必為順向偏壓
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
13橋式全波整流電路的輸入信號：vi(t) = 18sin（377t）伏特。其輸出信號之頻率為何？
1. (A) 60 Hz
2. (B) 120 Hz
3. (C) 377 Hz
4. (D) 754 Hz
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

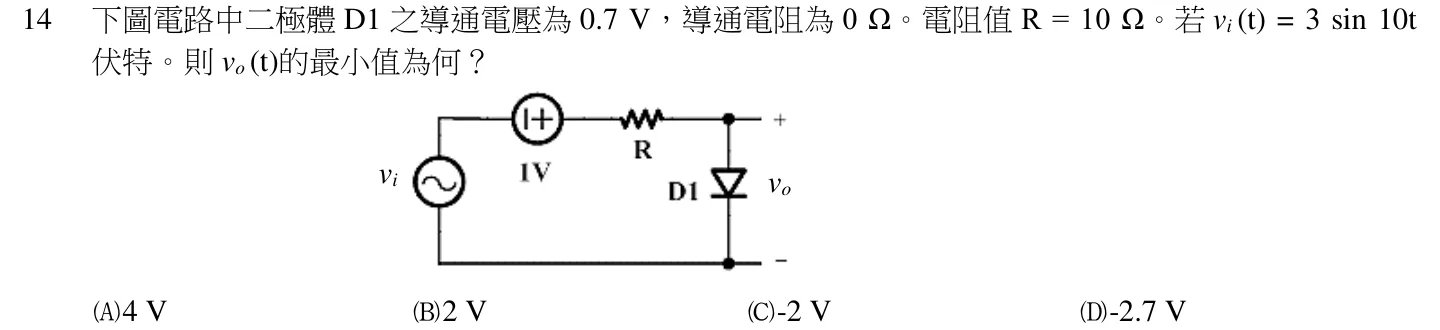

14下圖電路中二極體 D1 之導通電壓為 0.7 V，導通電阻為 0 Ω。電阻值 R = 10 Ω。若 vi (t) = 3 sin 10t伏特。則 vo (t)的最小值為何？vi vo
1. (A) 4 V
2. (B) 2 V
3. (C) -2 V
4. (D) -2.7 V
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

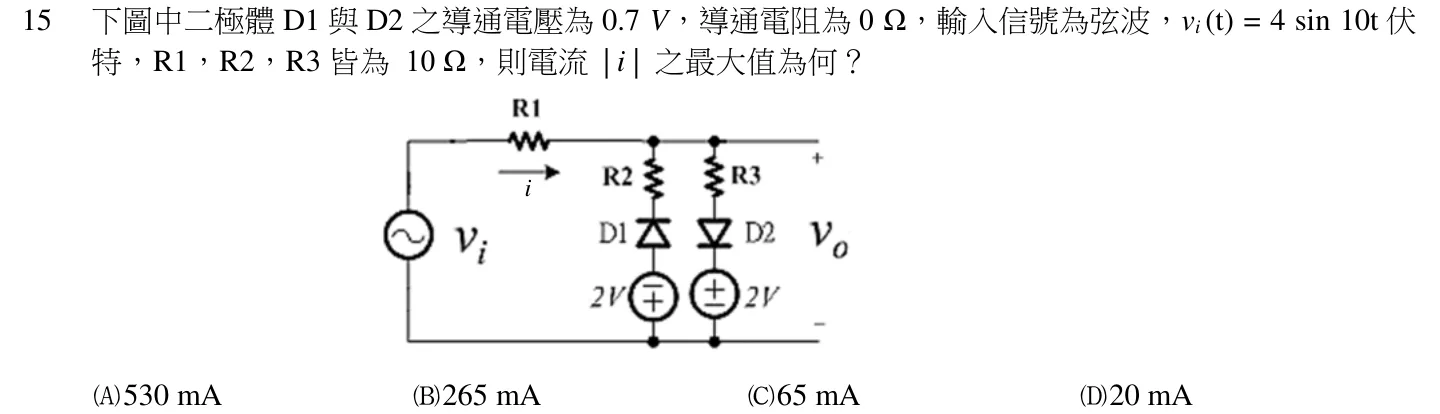

15下圖中二極體 D1 與 D2 之導通電壓為 0.7 V，導通電阻為 0 Ω，輸入信號為弦波，vi (t) = 4 sin 10t 伏特，R1，R2，R3 皆為 10 Ω，則電流 | i | 之最大值為何？i
1. (A) 530 mA
2. (B) 265 mA
3. (C) 65 mA
4. (D) 20 mA
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

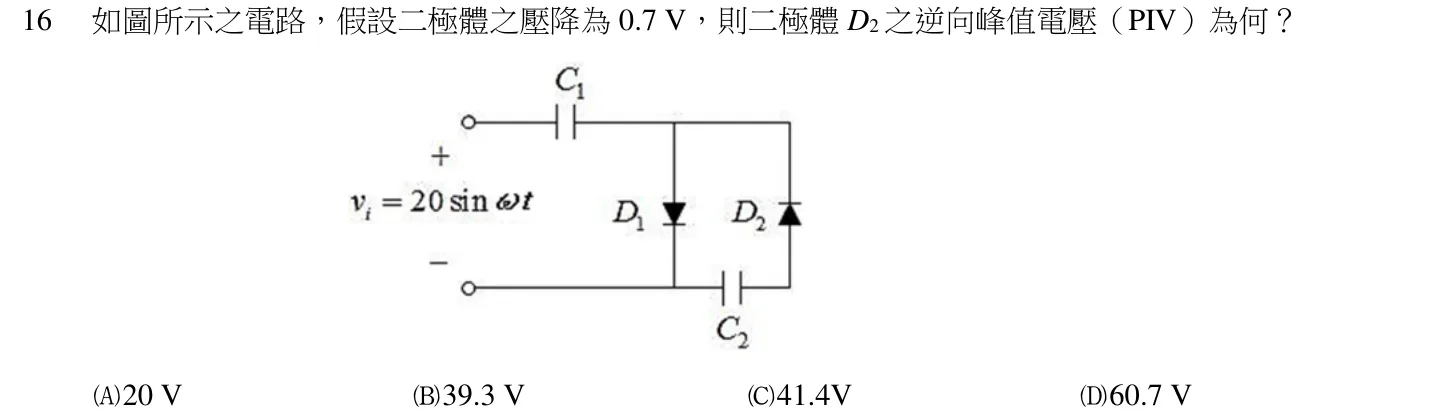

16如圖所示之電路，假設二極體之壓降為 0.7 V，則二極體 D2 之逆向峰值電壓（PIV）為何？
1. (A) 20 V
2. (B) 39.3 V
3. (C) 41.4V
4. (D) 60.7 V
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
17若 P-N 接面二極體之導通電壓為 0.7 V，且導通電阻值為 0 Ω，若 Vi ＝ + 5 V，關於下列電路之敘述，何者正確？
1. (A) X 點電壓＝5 V
2. (B) D2 電流為 2.15 mA
3. (C) Z 點電壓為 4.3 V
4. (D) Y 點電壓為 0 V
正解：(B)

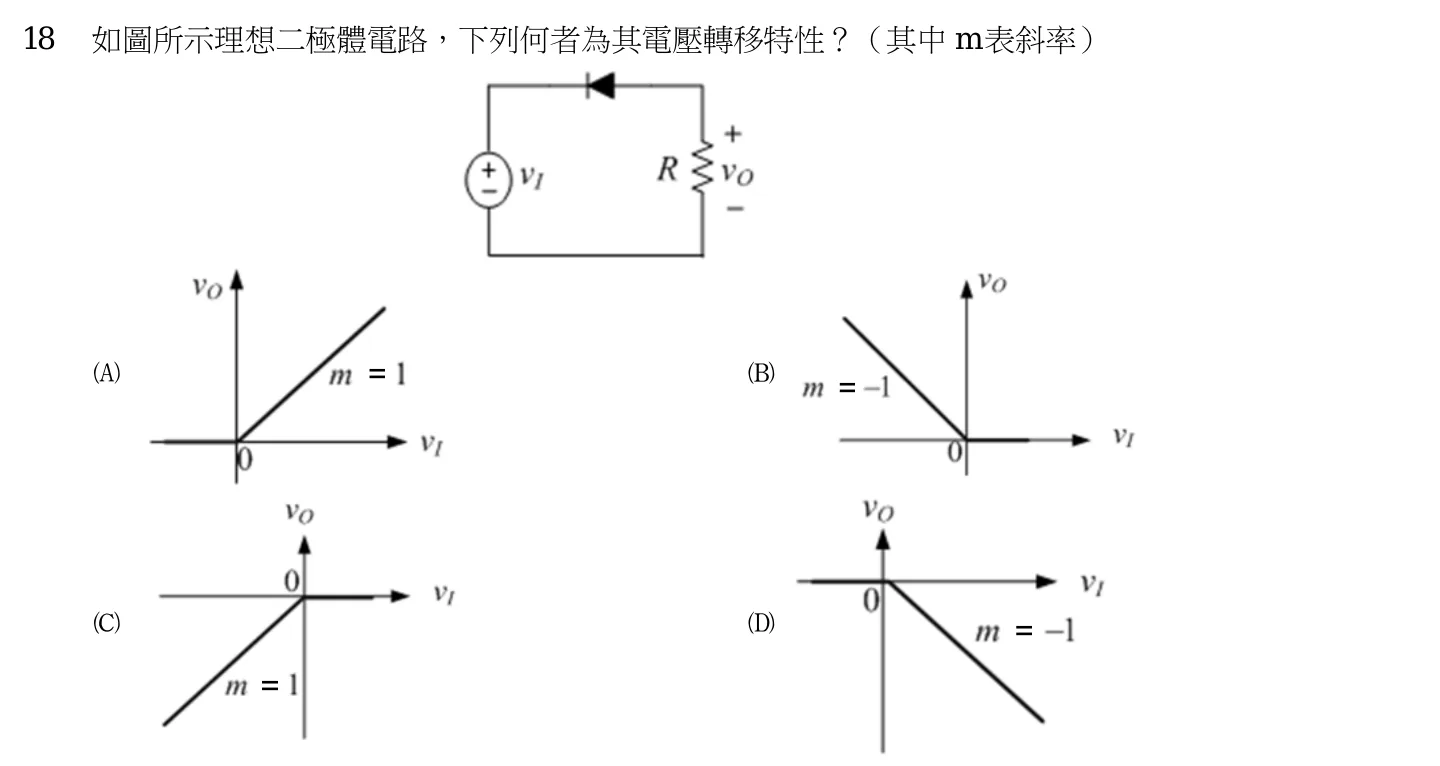

18如圖所示理想二極體電路，下列何者為其電壓轉移特性？（其中 m 表斜率）A. = B.=C. D. ==
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

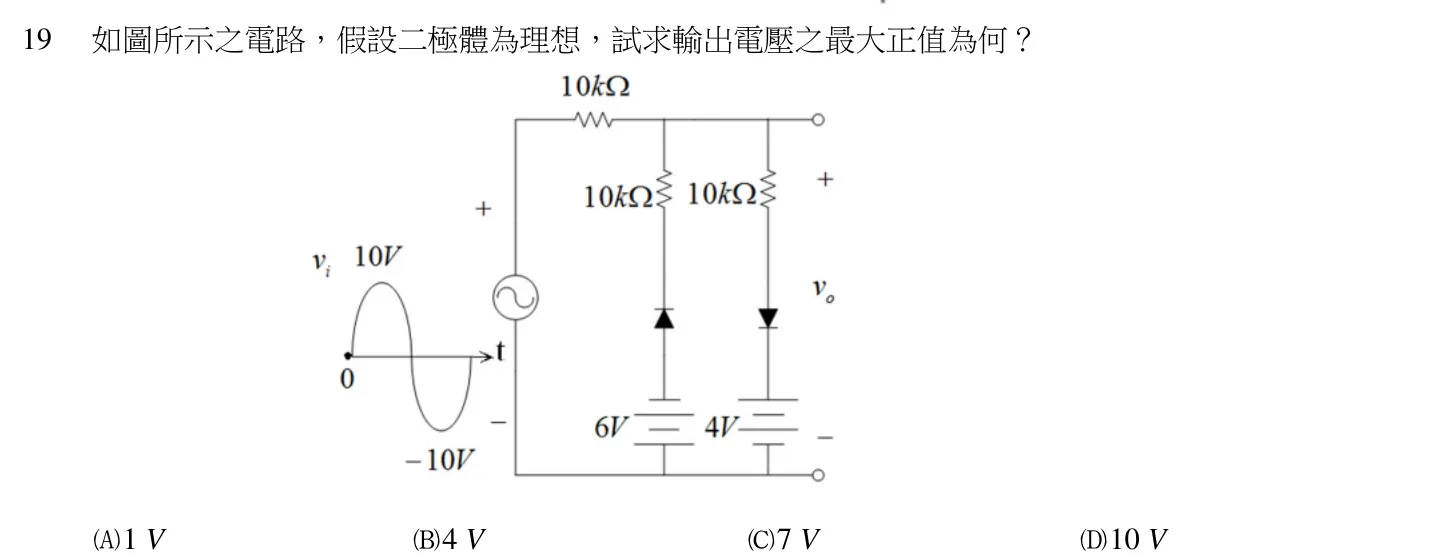

19如圖所示之電路，假設二極體為理想，試求輸出電壓之最大正值為何？
1. (A) 1 V
2. (B) 4 V
3. (C) 7 V
4. (D) 10 V
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

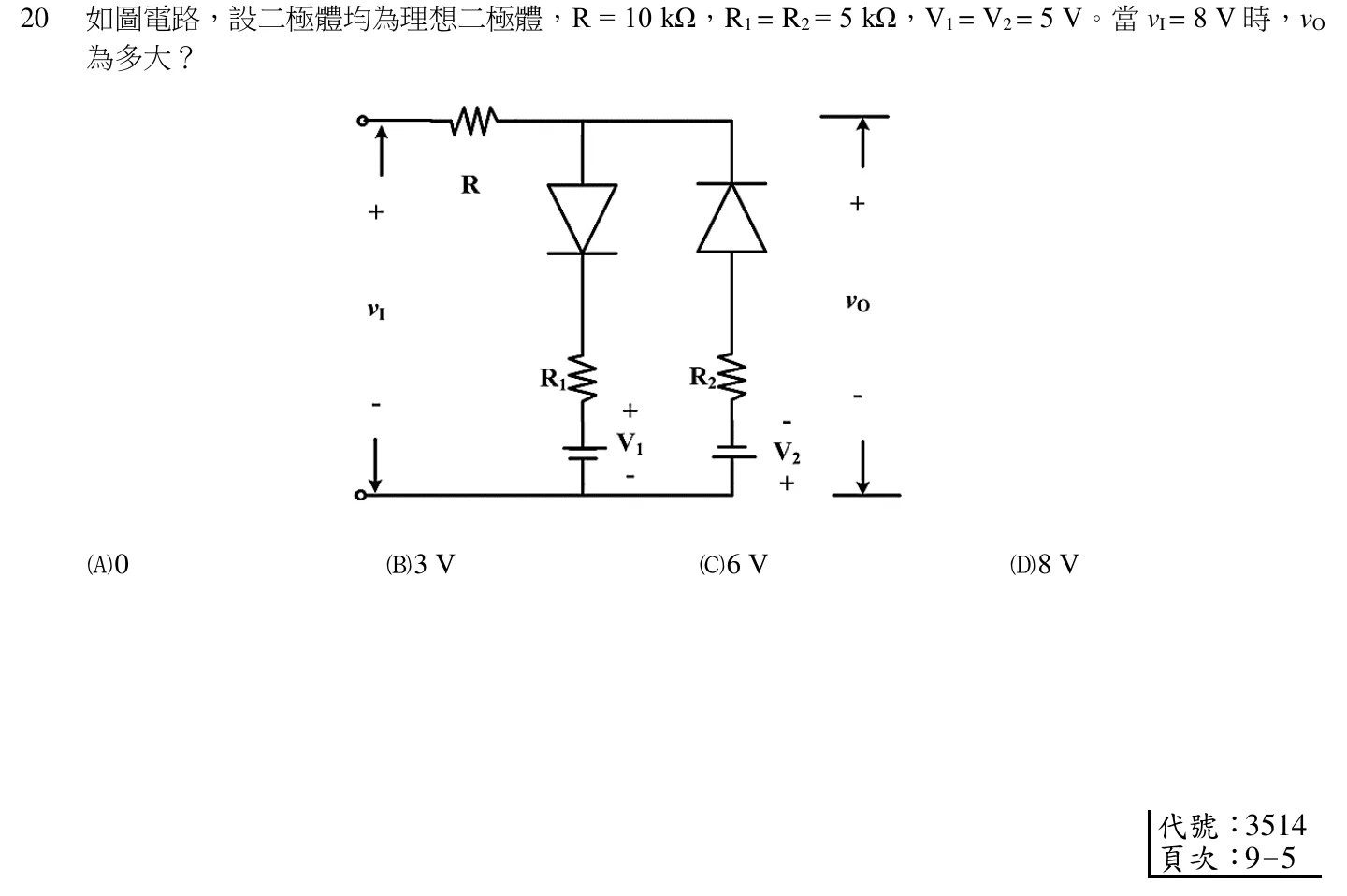

20如圖電路，設二極體均為理想二極體，R = 10 kΩ，R1 = R2 = 5 kΩ，V1 = V2 = 5 V。當 vI = 8 V 時，vO為多大？
1. (A) 0
2. (B) 3 V
3. (C) 6 V
4. (D) 8 V
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

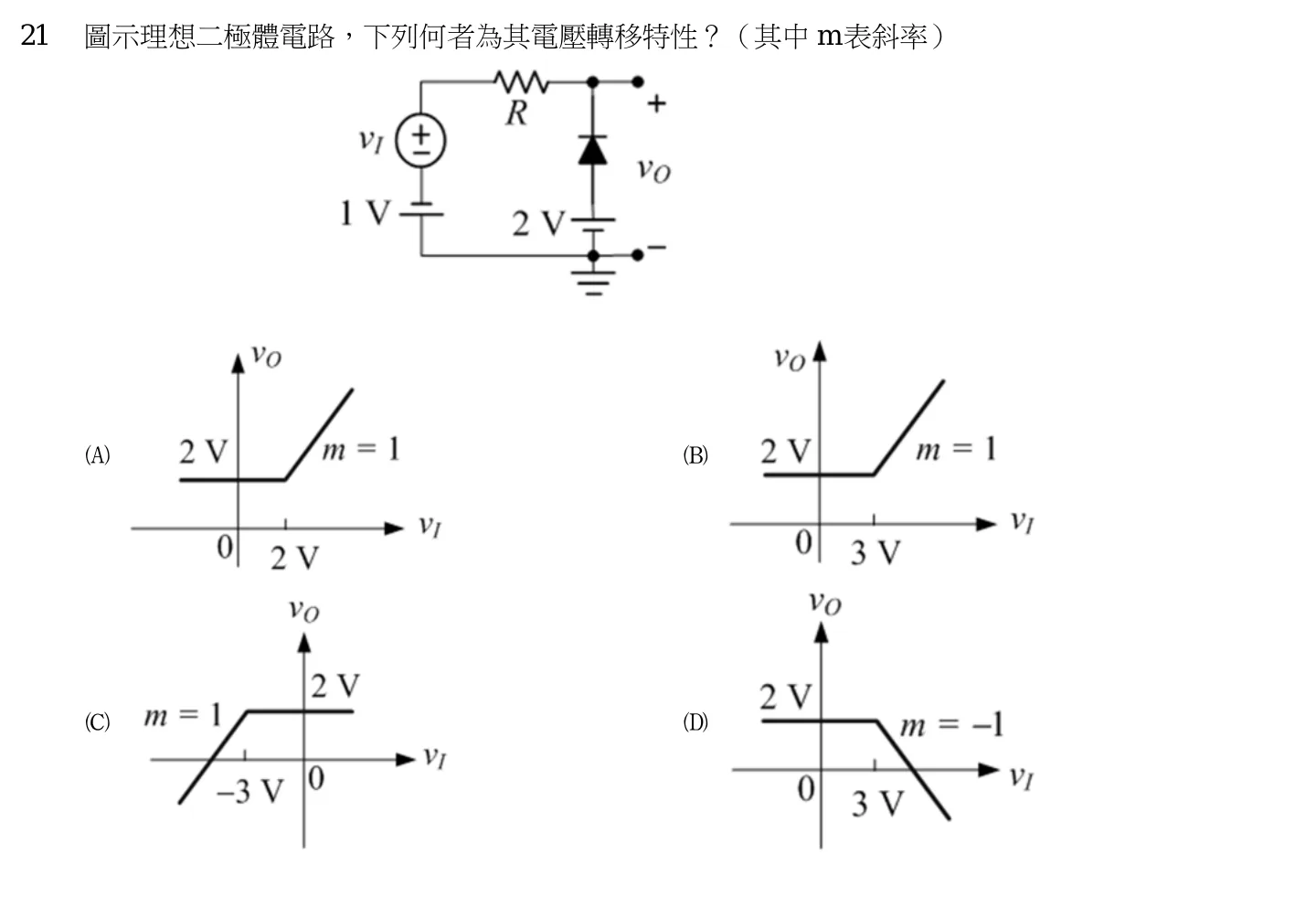

21圖示理想二極體電路，下列何者為其電壓轉移特性？（其中 m 表斜率）A. B.C. D.
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
22電路上某 npn 雙極性接面電晶體（BJT）工作在飽和區（Saturation Region），已知電路之電源電壓為 8 V，下列何者正確？VCC = 8 VRCVCBVCEVBE
1. (A) VCE = 0.2 V
2. (B) VCE = 8 V
3. (C) VCB = 0.7 V
4. (D) VCB = 2.1 V
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
23某 β = 100 之 npn 雙極性接面電晶體，若 IB = 10 μA，下列何者顯示電晶體工作在飽和區（SaturationRegion）？
1. (A) IC = 1 mA、IE = 1.01 mA
2. (B) IC = 0.5 mA、IE = 0.51 mA
3. (C) IC = 1.01 mA、IE = 1 mA
4. (D) IC = 0.8 mA、IE = 0.79 mA
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

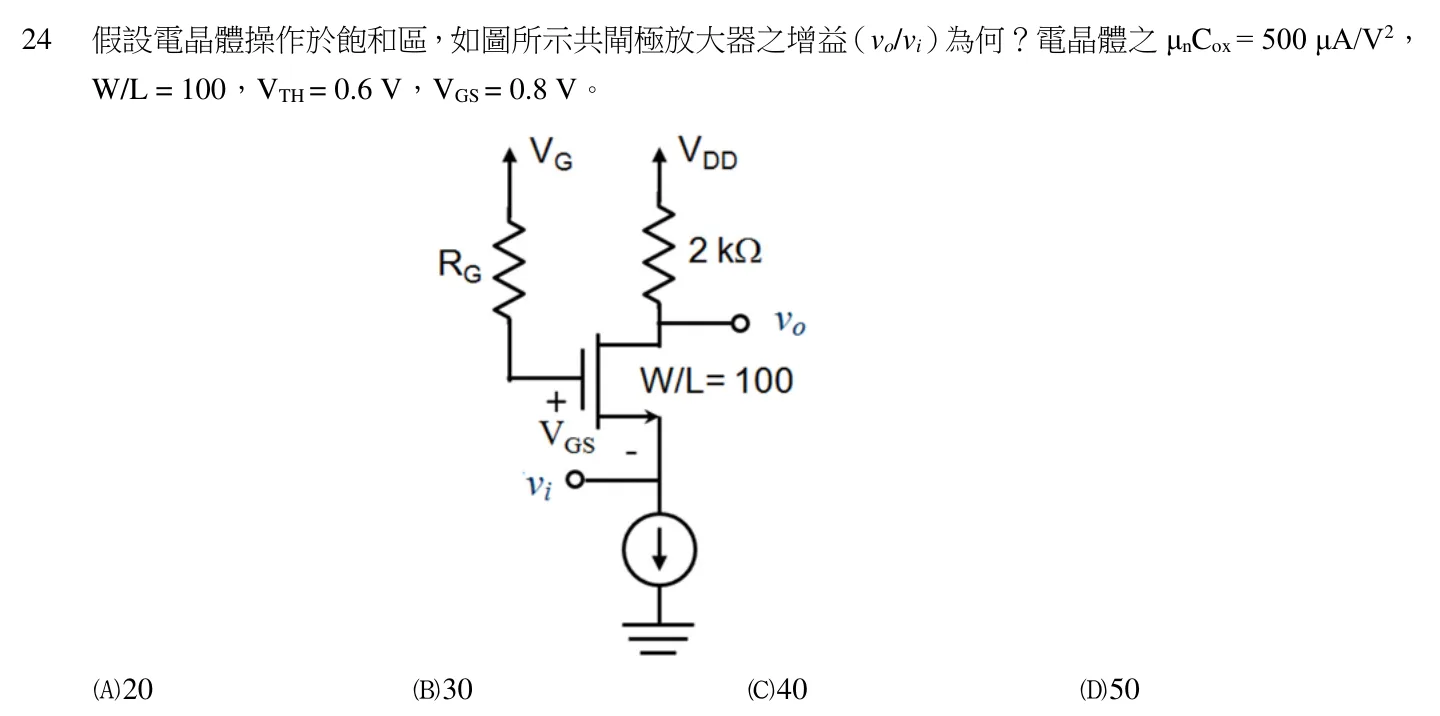

24假設電晶體操作於飽和區，如圖所示共閘極放大器之增益（vo/vi）為何？電晶體之 μnCox = 500 μA/V2，W/L = 100，VTH = 0.6 V，VGS = 0.8 V。
1. (A) 20
2. (B) 30
3. (C) 40
4. (D) 50
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
25於積體電路設計中使用主動負載的放大器，相對於使用被動負載，其好處不包含下列何者？
1. (A) 面積較小
2. (B) 可同時當成電流源偏壓
3. (C) 負載上的壓降較小
4. (D) 頻寬增加
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
26下列何種放大器組態有較顯著的米勒效應？
1. (A) 共閘極放大器
2. (B) 共集極放大器
3. (C) 共基極放大器
4. (D) 共源極放大器
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
27雙極性電晶體（BJT）若工作在截止區時：
1. (A) 基射極接面、基集極接面都順偏
2. (B) 基射極接面順偏、基集極接面逆偏
3. (C) 基射極接面逆偏、基集極接面順偏
4. (D) 基射極接面、基集極接面都逆偏
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
28矽雙極性電晶體（BJT）工作在飽和區模式時，其基射極之間的電位差約為：
1. (A) 0.2 V
2. (B) 0.3 V
3. (C) 0.7 V
4. (D) 1 V
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
29關於雙載子電晶體（BJT）的小信號模型，下列敘述何者錯誤？B C+vπ rπ gm v π ro－E
1. (A) 在特定 β 的條件下，rπ 與偏壓電流成正比
2. (B) 在特定 β 的條件下，gm 與偏壓電流成正比
3. (C) 在特定元件大小的條件下，ro 與偏壓電流成反比
4. (D) 對共射級放大器而言，rπ 越大則輸入阻抗越大
正解：(A)
本題附有逐題詳解，線上作答後即可看到。

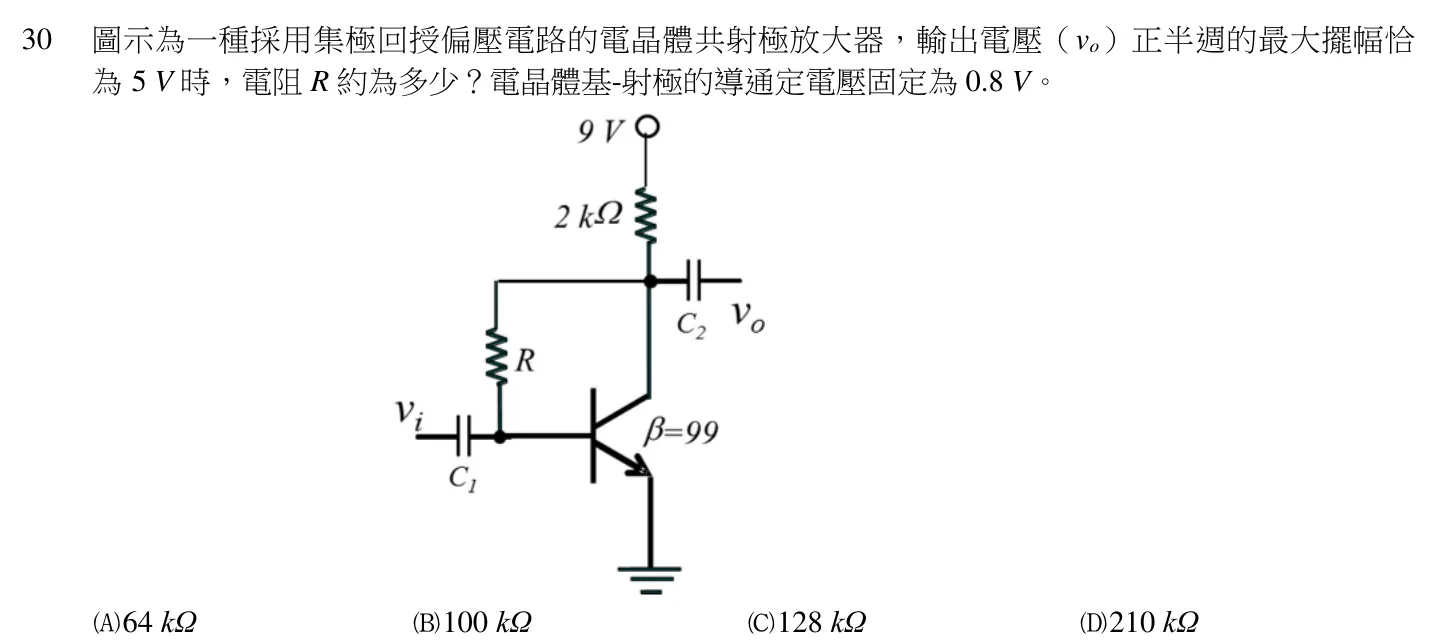

30圖示為一種採用集極回授偏壓電路的電晶體共射極放大器，輸出電壓（vo）正半週的最大擺幅恰為 5 V 時，電阻 R 約為多少？電晶體基-射極的導通定電壓固定為 0.8 V。
1. (A) 64 kΩ
2. (B) 100 kΩ
3. (C) 128 kΩ
4. (D) 210 kΩ
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

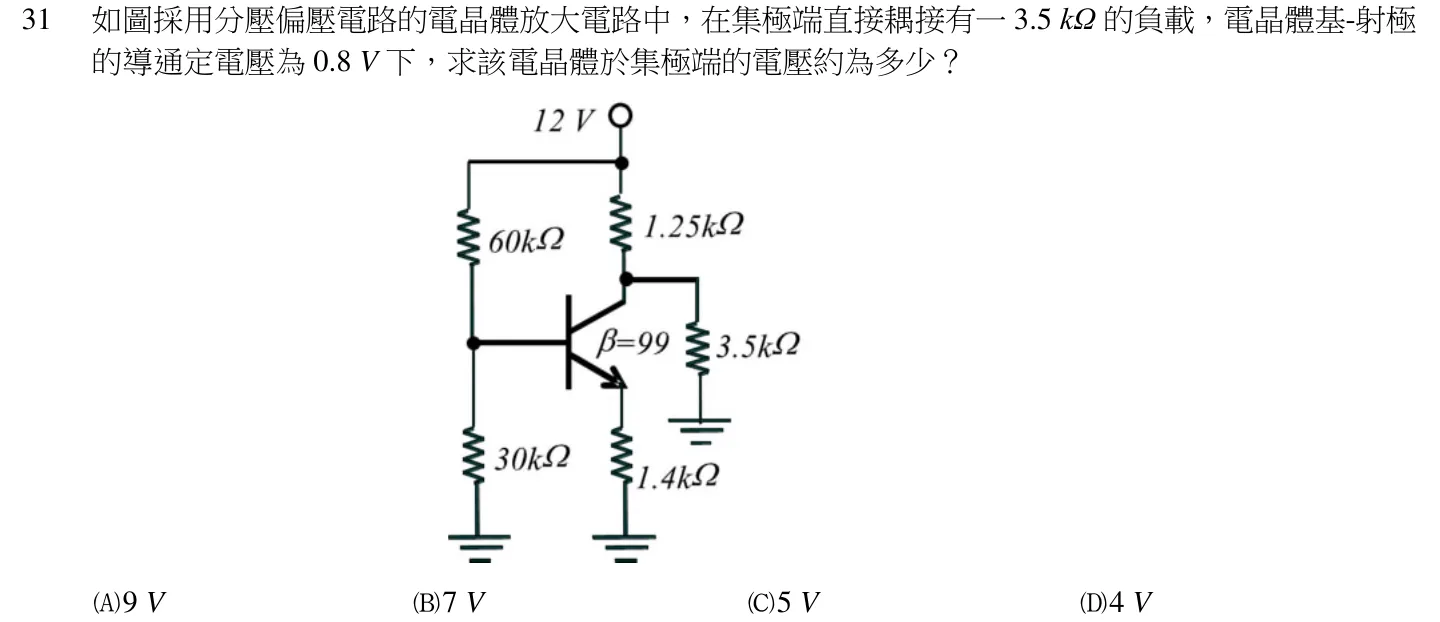

31如圖採用分壓偏壓電路的電晶體放大電路中，在集極端直接耦接有一 3.5 kΩ 的負載，電晶體基-射極的導通定電壓為 0.8 V 下，求該電晶體於集極端的電壓約為多少？
1. (A) 9 V
2. (B) 7 V
3. (C) 5 V
4. (D) 4 V
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

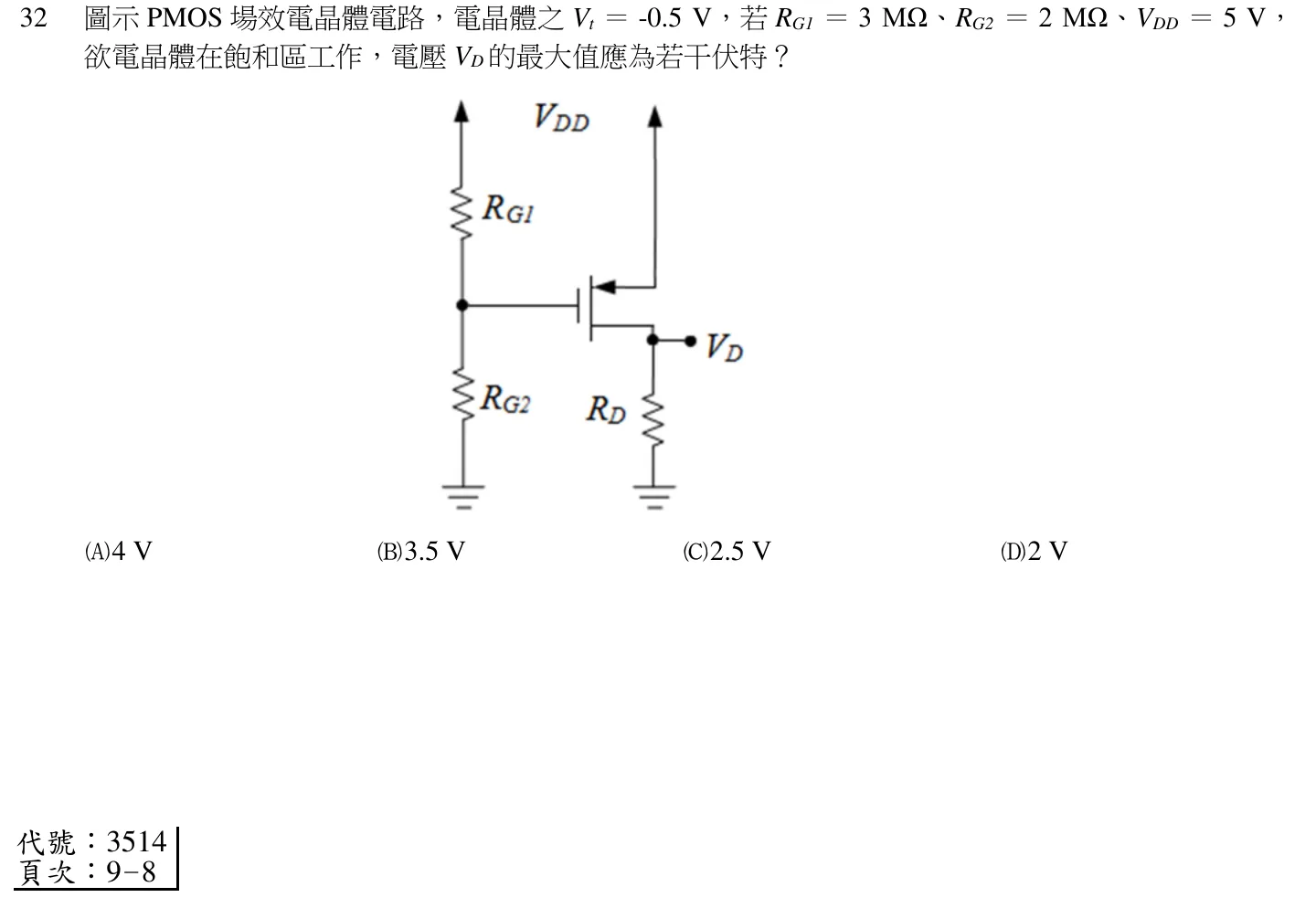

32圖示 PMOS 場效電晶體電路，電晶體之 Vt ＝ -0.5 V，若 RG1 ＝ 3 MΩ、RG2 ＝ 2 MΩ、VDD ＝ 5 V，欲電晶體在飽和區工作，電壓 VD 的最大值應為若干伏特？
1. (A) 4 V
2. (B) 3.5 V
3. (C) 2.5 V
4. (D) 2 V
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

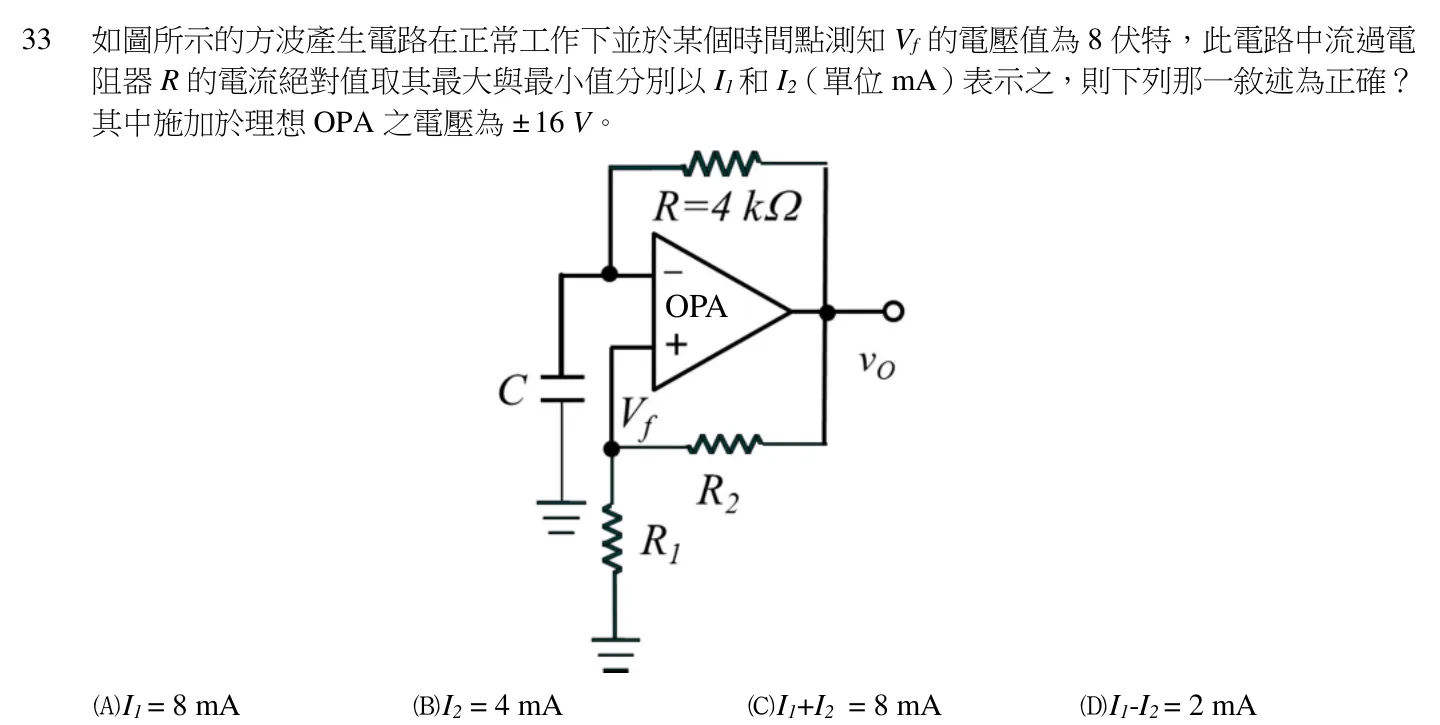

33如圖所示的方波產生電路在正常工作下並於某個時間點測知 Vf 的電壓值為 8 伏特，此電路中流過電阻器 R 的電流絕對值取其最大與最小值分別以 I1 和 I2（單位 mA）表示之，則下列那一敘述為正確？其中施加於理想 OPA 之電壓為 ± 16 V。OPA
1. (A) I1 = 8 mA
2. (B) I2 = 4 mA
3. (C) I1+I2 = 8 mA
4. (D) I1-I2 = 2 mA
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
34有關運算放大器的應用，下列電路何者使用負回授電路？
1. (A) 比較器
2. (B) 史密特觸發電路（Schmitt trigger）
3. (C) 無穩態電路（Astable）
4. (D) 電壓隨耦器s
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
35某電路之轉移函數： T ( s ) = 10 ，當角頻率為 10 rad/sec 時，相角為何？s + 10
1. (A) -90°
2. (B) -45°
3. (C) 45°
4. (D) 90°
正解：(C)

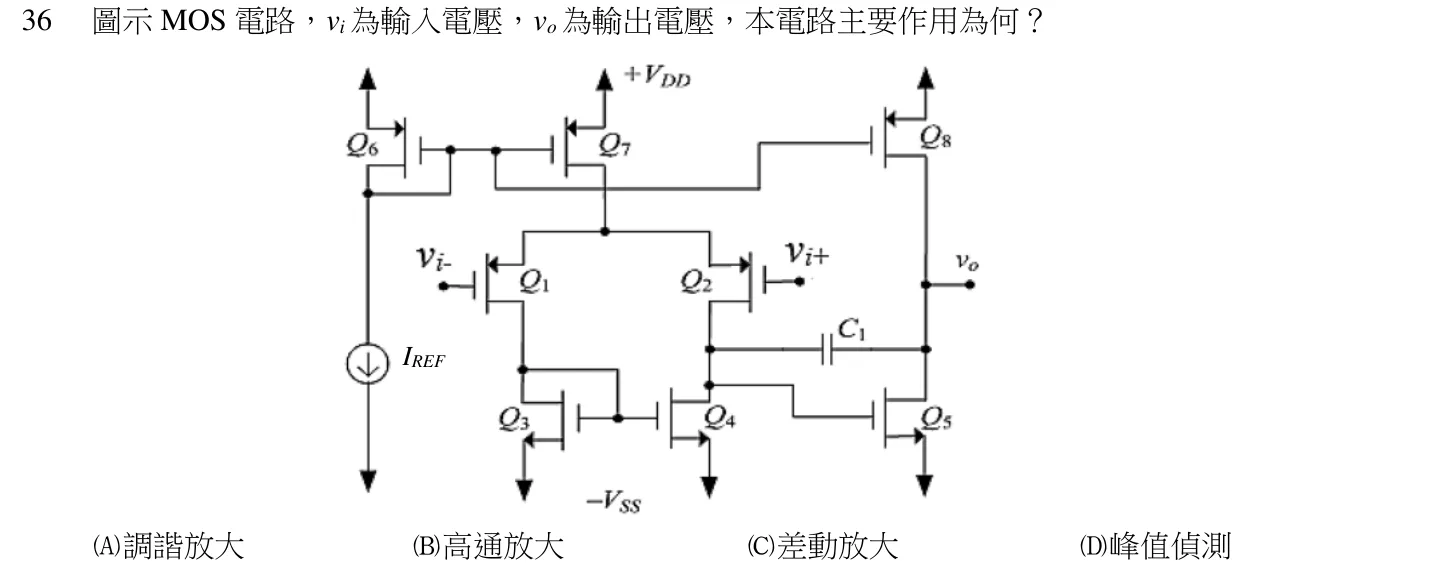

36圖示 MOS 電路，vi 為輸入電壓，vo 為輸出電壓，本電路主要作用為何？IREF
1. (A) 調諧放大
2. (B) 高通放大
3. (C) 差動放大
4. (D) 峰值偵測
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

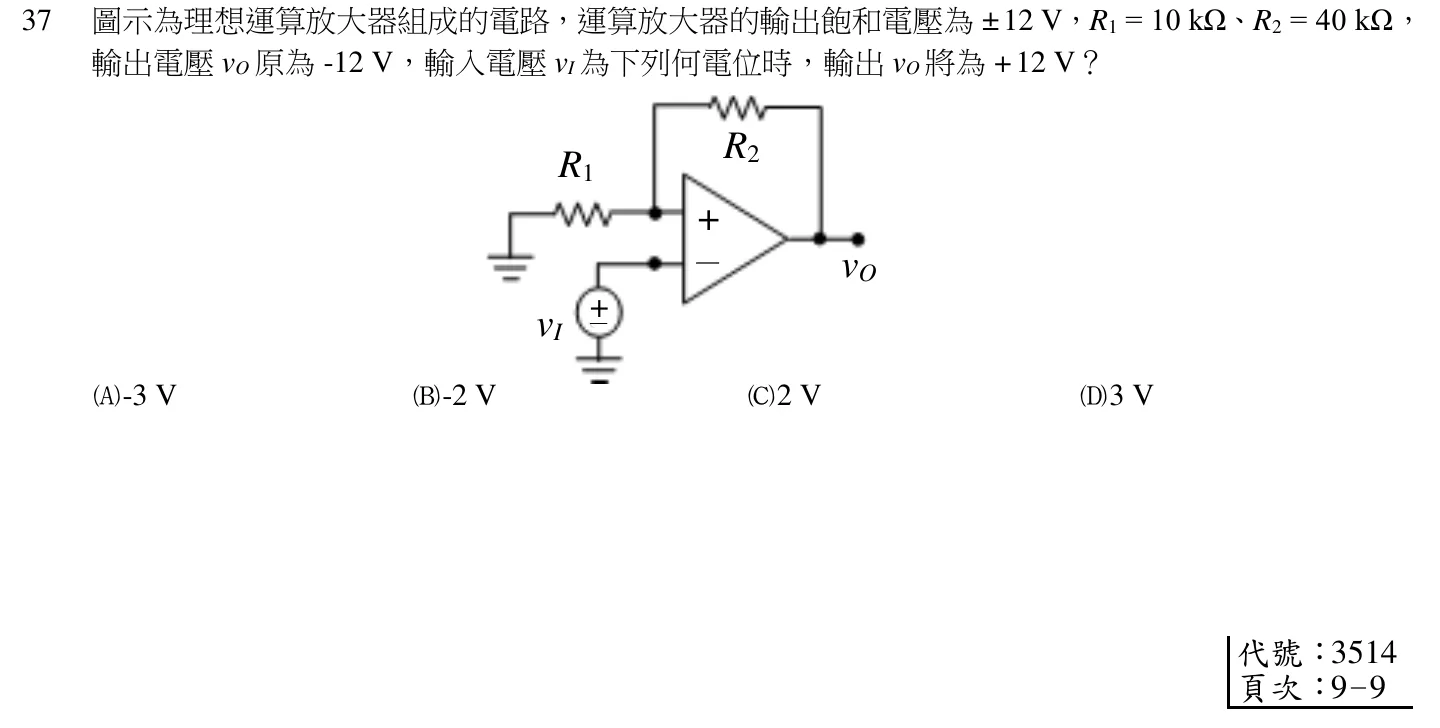

37圖示為理想運算放大器組成的電路，運算放大器的輸出飽和電壓為 ± 12 V，R1 = 10 kΩ、R2 = 40 kΩ，輸出電壓 vO 原為 -12 V，輸入電壓 vI 為下列何電位時，輸出 vO 將為 + 12 V？R1 R2+－ vO+vI －
1. (A) -3 V
2. (B) -2 V
3. (C) 2 V
4. (D) 3 V
正解：(A)
本題附有逐題詳解，線上作答後即可看到。

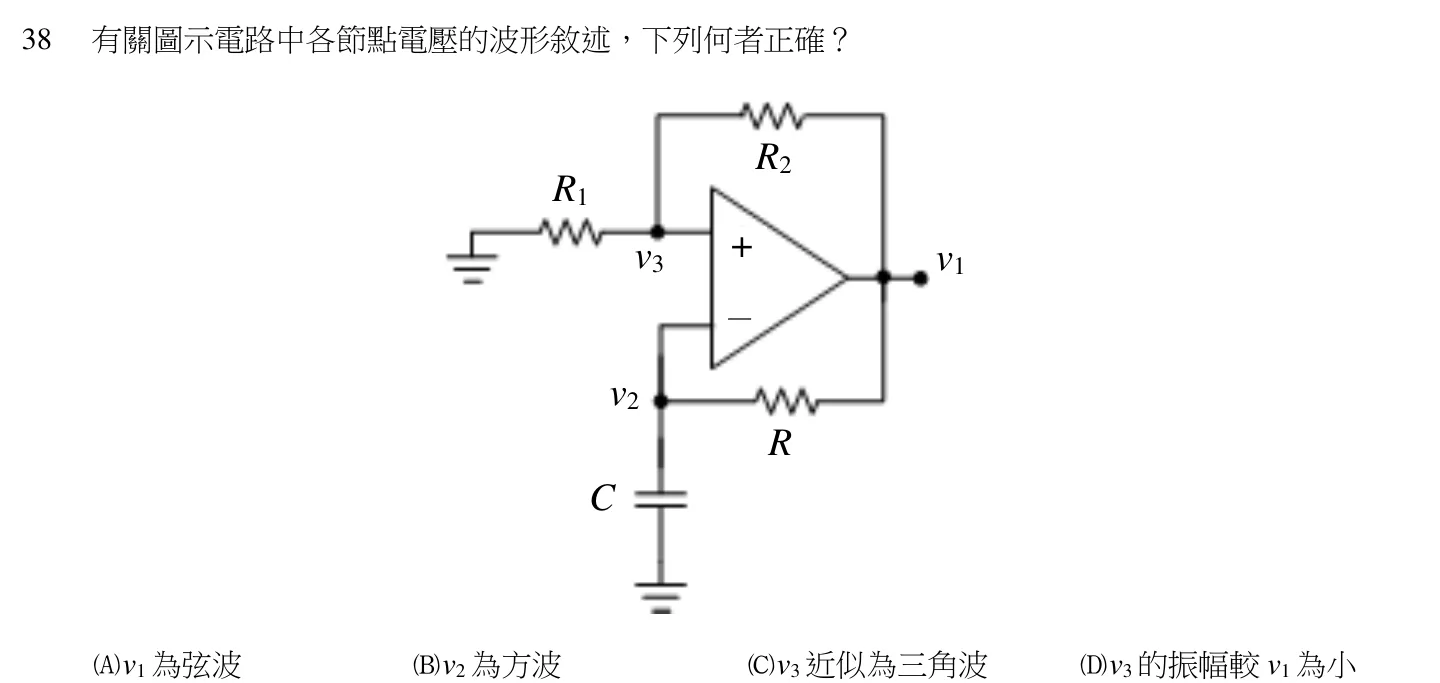

38有關圖示電路中各節點電壓的波形敘述，下列何者正確？R2R1v3 + v1－v2RC
1. (A) v1 為弦波
2. (B) v2 為方波
3. (C) v3 近似為三角波
4. (D) v3 的振幅較 v1 為小
正解：(D)
本題附有逐題詳解，線上作答後即可看到。

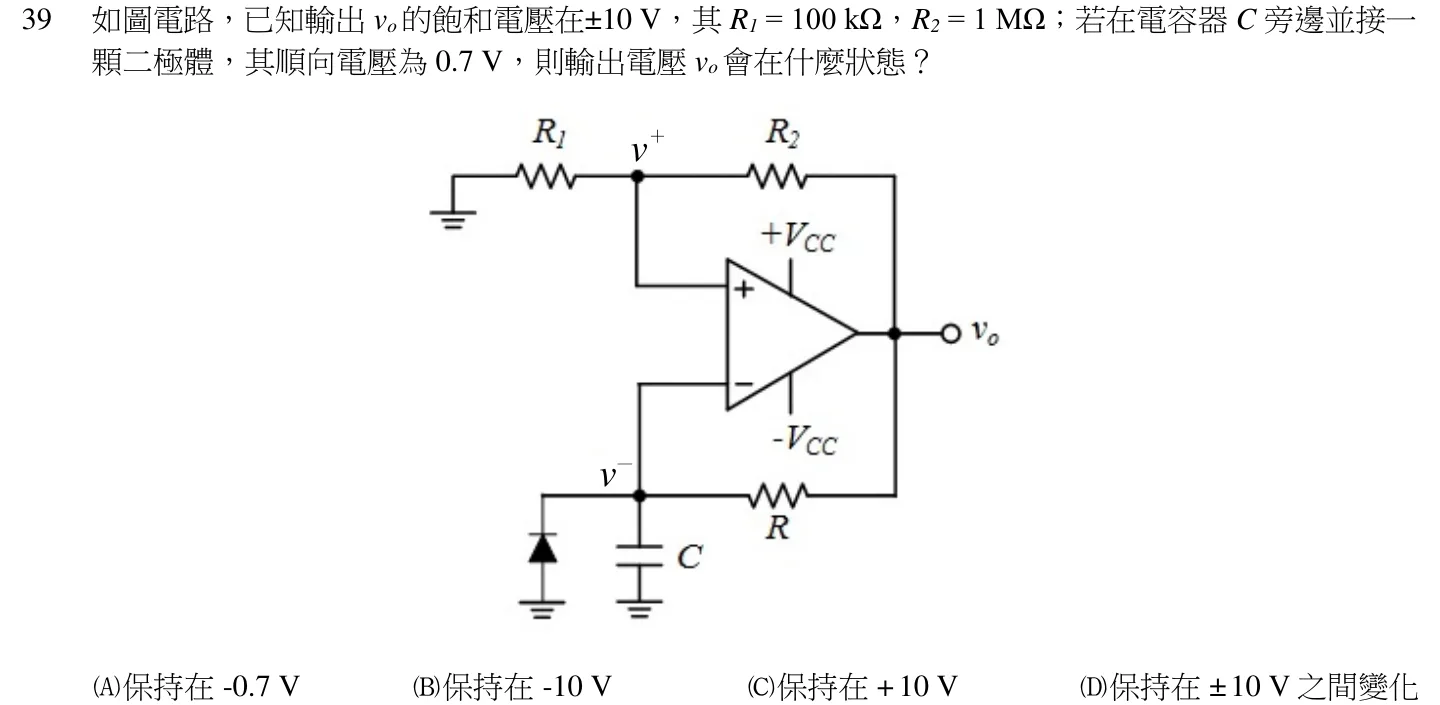

39如圖電路，已知輸出 vo 的飽和電壓在±10 V，其 R1 = 100 kΩ，R2 = 1 MΩ；若在電容器 C 旁邊並接一顆二極體，其順向電壓為 0.7 V，則輸出電壓 vo 會在什麼狀態？v＋v—
1. (A) 保持在 -0.7 V
2. (B) 保持在 -10 V
3. (C) 保持在 + 10 V
4. (D) 保持在 ± 10 V 之間變化
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

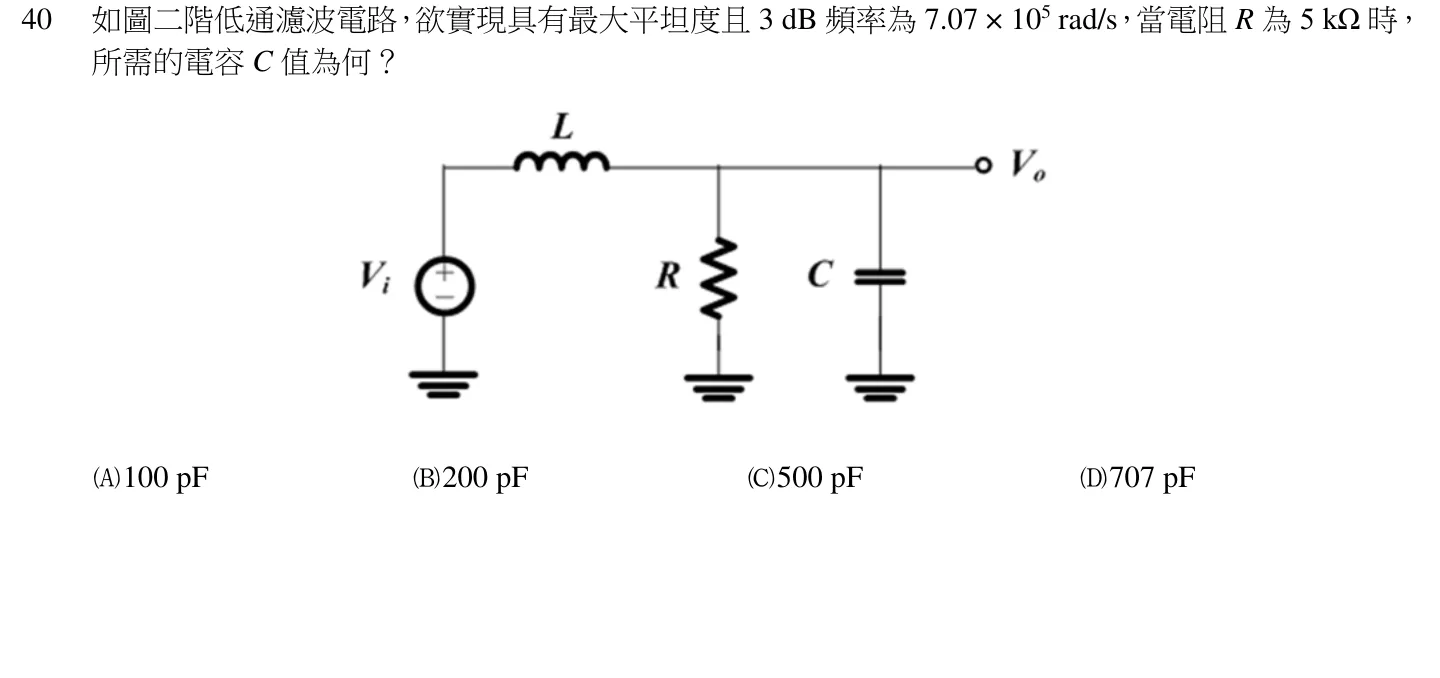

40如圖二階低通濾波電路，欲實現具有最大平坦度且 3 dB 頻率為 7.07 × 10 rad/s，當電阻 R 為 5 kΩ 時，所需的電容 C 值為何？
1. (A) 100 pF
2. (B) 200 pF
3. (C) 500 pF
4. (D) 707 pF
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
