初等考試　111 年初等考試基本電學大意　考古題與詳解

本卷共 40 題，其中 38 題附有本站自撰的逐題詳解。題目與標準答案取自考選部「考畢試題查詢平臺」的公開資料；詳解由本站撰寫並標註出處。本頁列出全部題目與標準答案，並免費試讀前 3 題的詳解；其餘詳解在線上作答時逐題顯示。

▶ 線上作答這一卷（40 題，建議 60 分鐘）

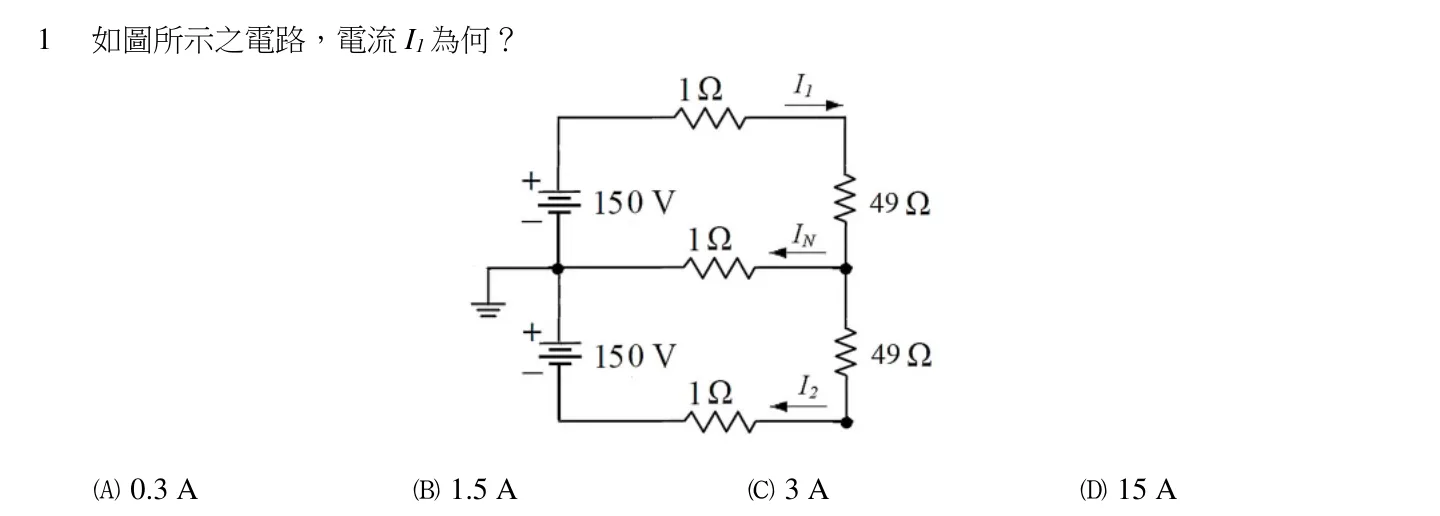

1如圖所示之電路，電流 I1 為何？
1. (A) 0.3 A
2. (B) 1.5 A
3. (C) 3A
4. (D) 15 A
正解：(C)
逐題詳解（免費試讀）
✅ (C) 上下兩個 150 V 電源對中間接地點完全對稱，中間節點電位為 0、I_N＝0，中間那條 1 Ω 支路可視為無電流。上半迴路因此就是 150 V 串聯 1 Ω 與 49 Ω，I1＝150÷(1+49)＝3 A。
❌ (A) 0.3 A 對應總電阻 500 Ω，是把 49 Ω 誤看成 490 Ω 的結果。
❌ (B) 1.5 A 是把上下兩支串成 1+49+49+1＝100 Ω 的單一迴路，忽略了電路的對稱性與接地點。
❌ (D) 15 A 對應總電阻僅 10 Ω，與圖中 1 Ω＋49 Ω 的串聯值不符。
📚 出處：基本電學——對稱電路的平衡點分析與克希荷夫電壓定律
2承上題，電流 IN 為何？
1. (A) 0A
2. (B) 1.5 A
3. (C) 3A
4. (D) 6A
正解：(A)
3如圖所示，一直流電流計內電阻（Ra）為 45 Ω，且滿刻度電流（Ifs）為 1 mA。現要設計成可測量多範圍之直流電流計，當開關（SW）切換至 R3 時可測量 I = 1 A 的最大電流，該 R3 約為何？
1. (A) 0.025 Ω
2. (B) 0.035 Ω
3. (C) 0.045 Ω
4. (D) 0.055 Ω
正解：(C)
逐題詳解（免費試讀）
✅ (C) 分流電阻與電流計並聯，分流值 R3＝Ra×Ifs÷(I−Ifs)＝45×0.001÷0.999≒0.045 Ω。
❌ (A) 0.025 Ω 對應的量測範圍會遠大於 1 A。
❌ (B) 0.035 Ω 亦不符計算結果。
❌ (D) 0.055 Ω 會使滿刻度電流小於 1 A。
📚 出處：基本電學——安培計分流電阻設計
4某手機待機消耗功率為 0.036 瓦特，其電池額定電壓為 3.6 V、額定容量為 900 mAh，若將電池充滿，則理想情況下可待機多少小時？
1. (A) 120
2. (B) 90
3. (C) 70
4. (D) 50
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
5在歐姆定律的實驗中，若將電池的數目由 1 個改成 2 個串聯，則電路中電壓與電流的比值為下列何者？
1. (A) 4
2. (B) 2
3. (C) 1
4. (D) 1/2
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
6一導體在 50℃時電阻為 13 Ω，電阻溫度係數為 0.006℃-1，則該導體在 0℃時電阻為何？
1. (A) 43.3 Ω
2. (B) 16.9 Ω
3. (C) 10 Ω
4. (D) 8Ω
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
7如圖所示，將兩個電阻相串聯，其電導值分別為 1/5 姆歐及 1/2 姆歐，則 a, b 兩端點之電導值約為多少姆歐？
1. (A) 0.14
2. (B) 0.2
3. (C) 0.5
4. (D) 0.75
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
8某電阻的四環式色碼為黃綠橙銀，則其電阻值及可能的範圍為下列何者？
1. (A) 4.5 kΩ ± 45 Ω
2. (B) 450 kΩ ± 4.5 kΩ
3. (C) 45 kΩ ± 4.5 kΩ
4. (D) 45 kΩ ± 45 Ω
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

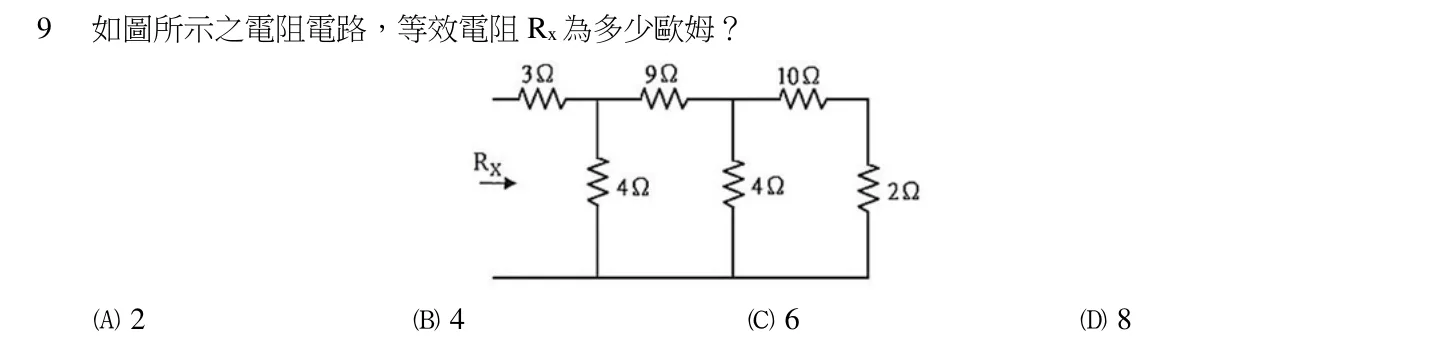

9如圖所示之電阻電路，等效電阻 Rx 為多少歐姆？
1. (A) 2
2. (B) 4
3. (C) 6
4. (D) 8
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
10若 10 盞 100 W 的燈連續使用 10 個小時所需付的電費為 22 元，則平均每度電的電費是多少元？
1. (A) 0.11
2. (B) 1.1
3. (C) 2.2
4. (D) 22
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

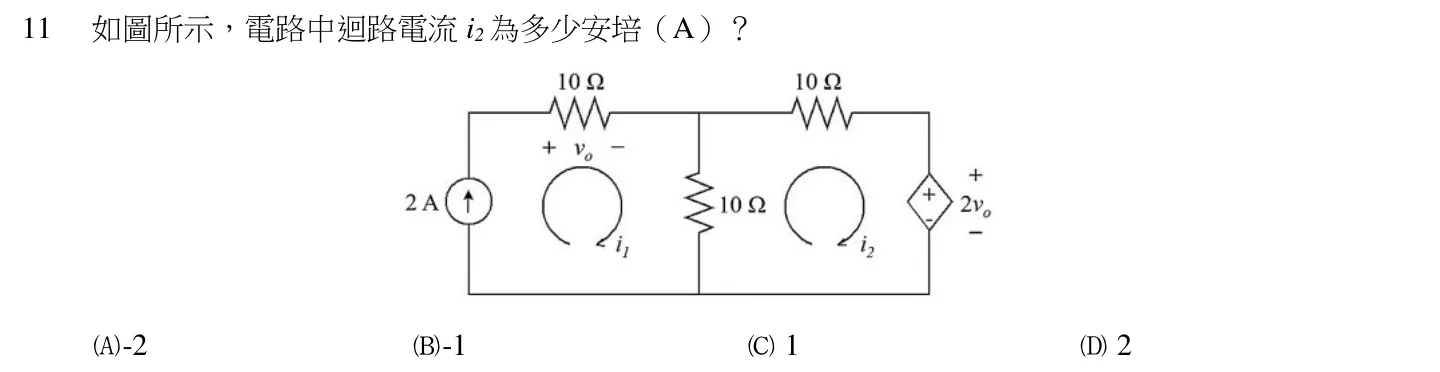

11如圖所示，電路中迴路電流 i2 為多少安培（A）？
1. (A) -2
2. (B) -1
3. (C) 1
4. (D) 2
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

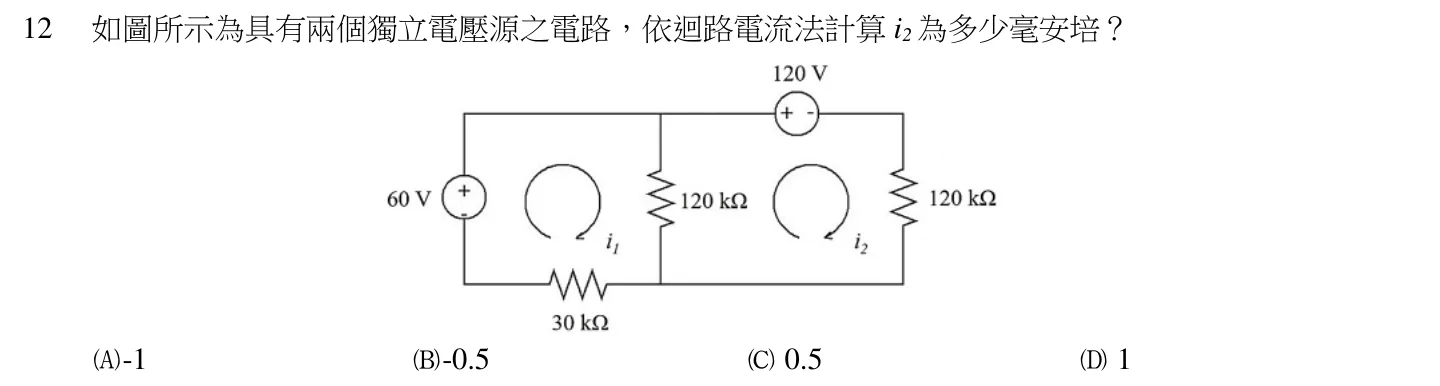

12如圖所示為具有兩個獨立電壓源之電路，依迴路電流法計算 i2 為多少毫安培？
1. (A) -1
2. (B) -0.5
3. (C) 0.5
4. (D) 1
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
13圖 B 所示為圖 A 自端點 a-b 所視之戴維寧等效電路，求戴維寧等效電壓 VTH 為多少伏特（V）？
1. (A) -9
2. (B) -3
3. (C) 3
4. (D) 9
正解：(D)

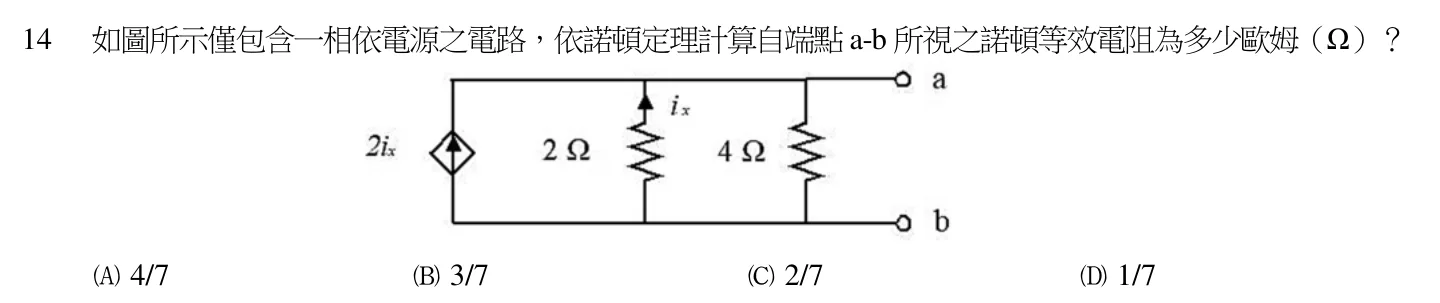

14如圖所示僅包含一相依電源之電路，依諾頓定理計算自端點 a-b 所視之諾頓等效電阻為多少歐姆（Ω）？
1. (A) 4/7
2. (B) 3/7
3. (C) 2/7
4. (D) 1/7
正解：(A)
本題附有逐題詳解，線上作答後即可看到。

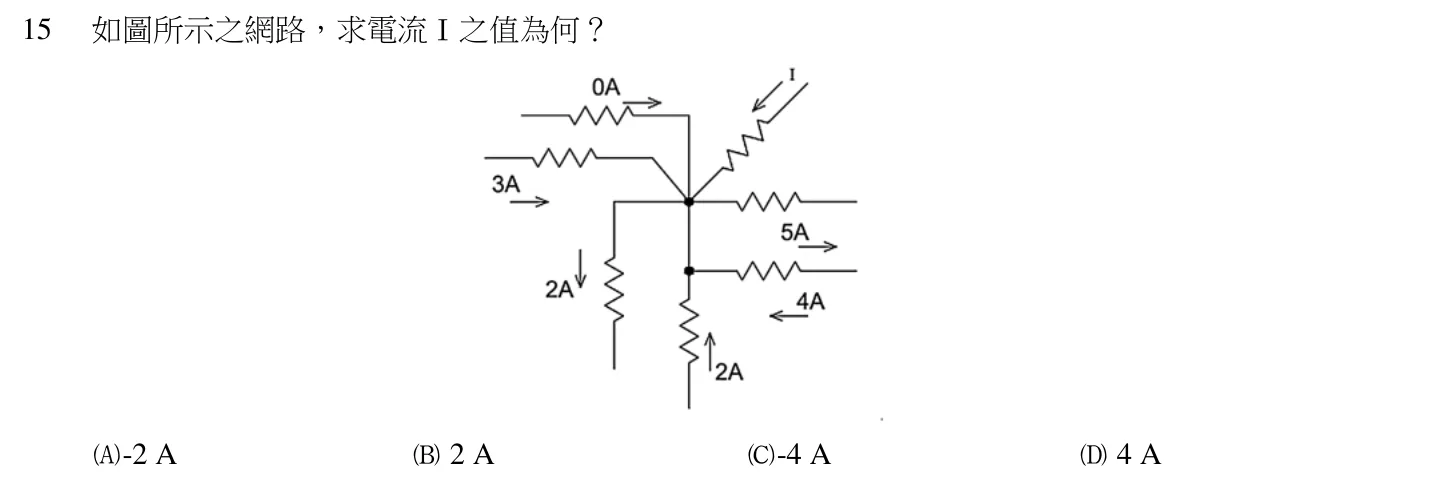

15如圖所示之網路，求電流Ⅰ之值為何？
1. (A) -2 A
2. (B) 2A
3. (C) -4 A
4. (D) 4A
正解：(A)
本題附有逐題詳解，線上作答後即可看到。

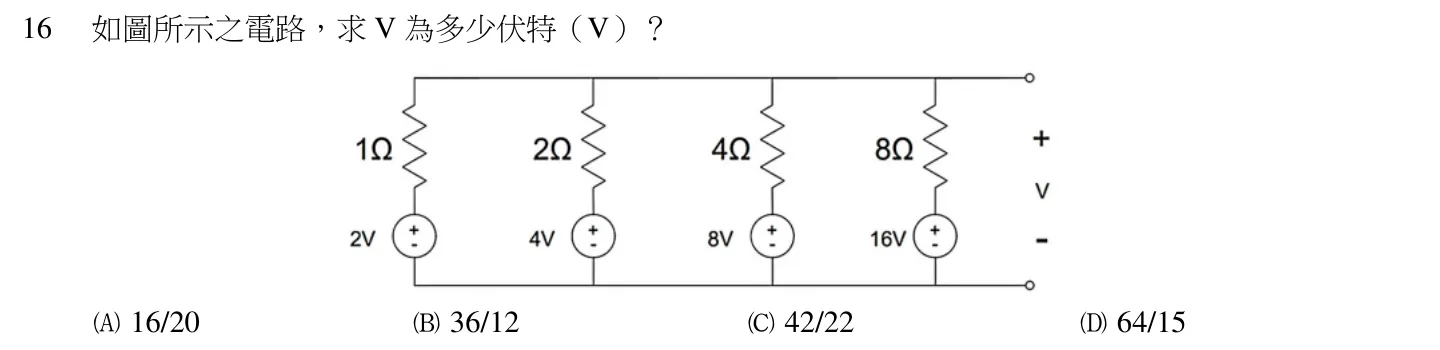

16如圖所示之電路，求 V 為多少伏特（V）？
1. (A) 16/20
2. (B) 36/12
3. (C) 42/22
4. (D) 64/15
正解：(D)
本題附有逐題詳解，線上作答後即可看到。

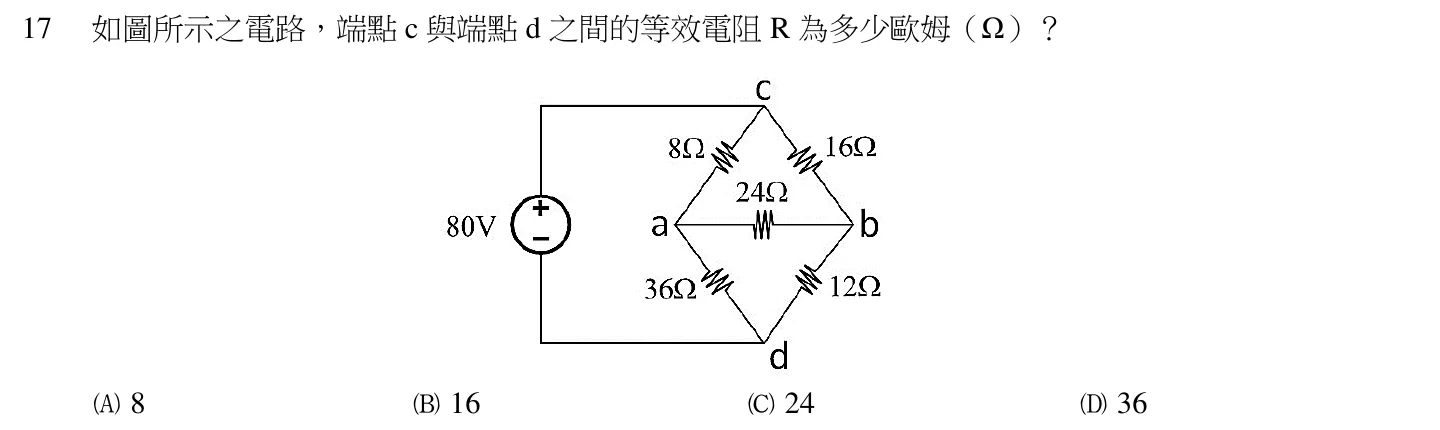

17如圖所示之電路，端點 c 與端點 d 之間的等效電阻 R 為多少歐姆（Ω）？
1. (A) 8
2. (B) 16
3. (C) 24
4. (D) 36
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

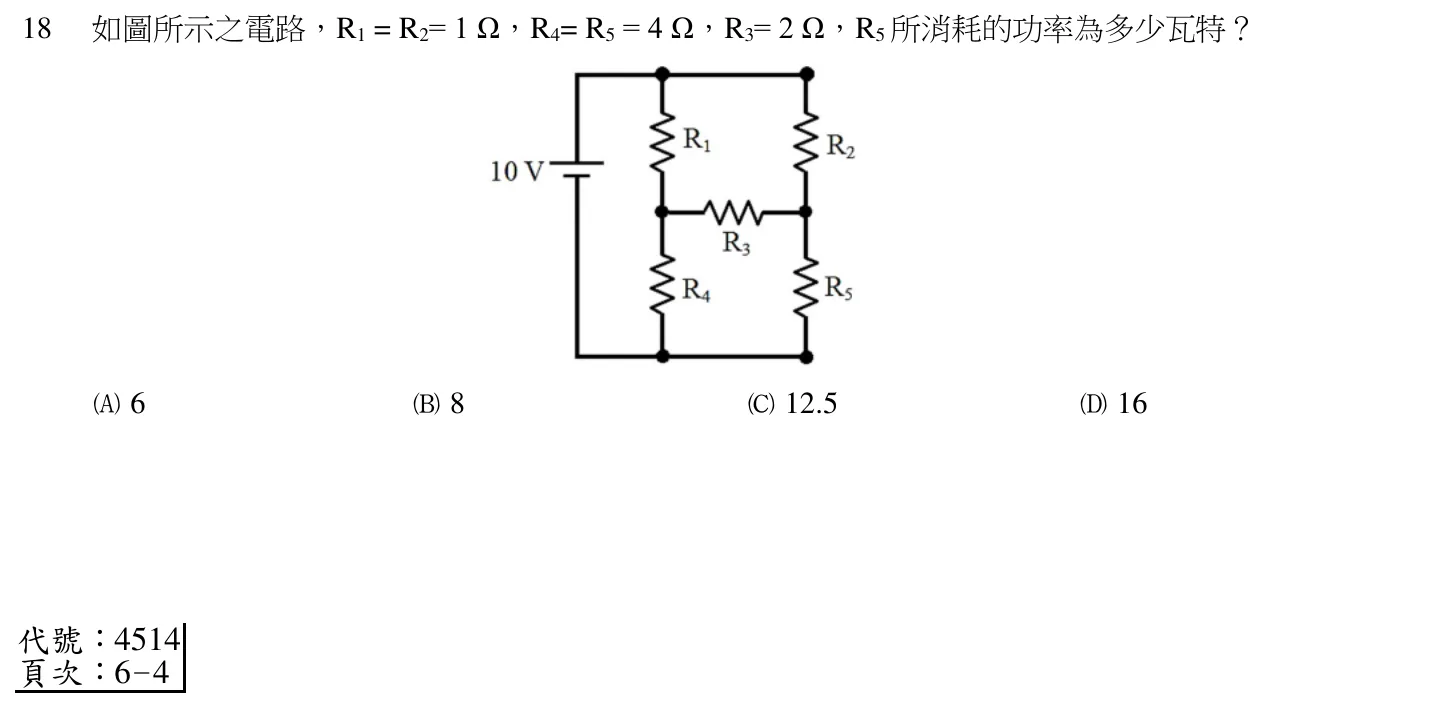

18如圖所示之電路，R1 = R2= 1 Ω，R4= R5 = 4 Ω，R3= 2 Ω，R5 所消耗的功率為多少瓦特？
1. (A) 6
2. (B) 8
3. (C) 12.5
4. (D) 16
正解：(D)
本題附有逐題詳解，線上作答後即可看到。

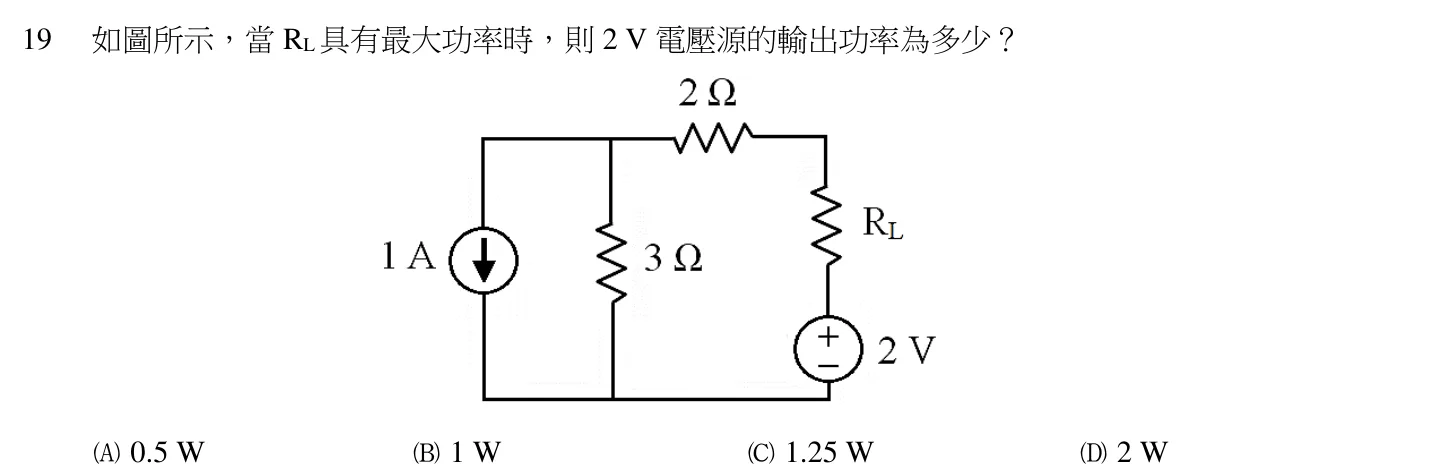

19如圖所示，當 RL 具有最大功率時，則 2 V 電壓源的輸出功率為多少？
1. (A) 0.5 W
2. (B) 1W
3. (C) 1.25 W
4. (D) 2W
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

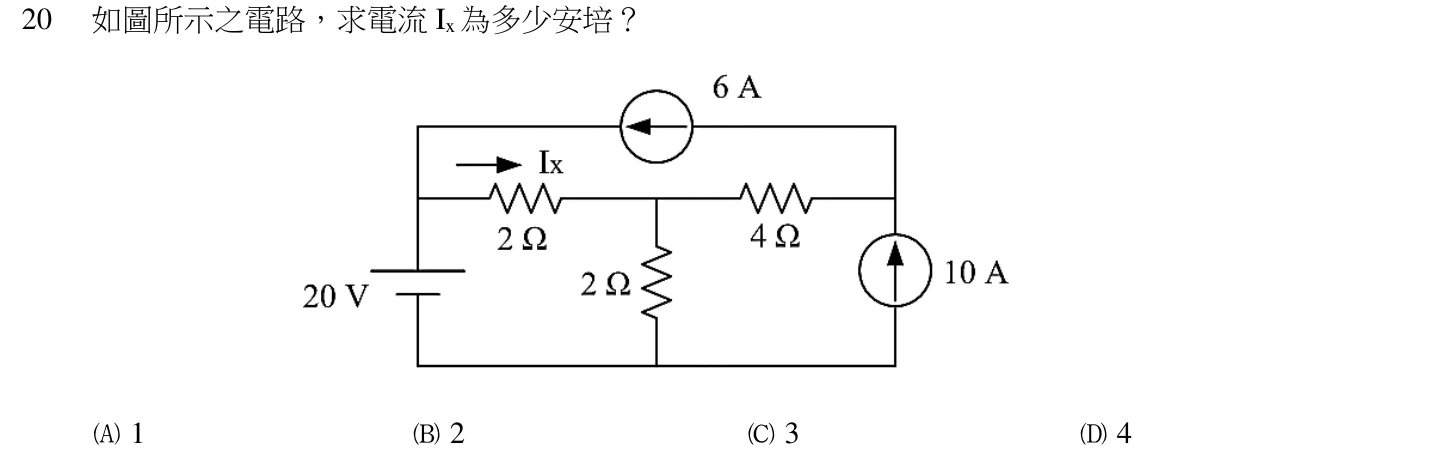

20如圖所示之電路，求電流 Ix 為多少安培？
1. (A) 1
2. (B) 2
3. (C) 3
4. (D) 4
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
21一電動機內具有磁通密度為 2 韋伯/平方公尺之均勻磁場，若有一長 50 公分之導線載有 10 安培電流，導線與磁力線夾角為 30 度，則導線上所受之力為多少牛頓？
1. (A) 5
2. (B) 50
3. (C) 200
4. (D) 2000
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
22一 10 匝線圈，若通過的磁通與時間的關係可表示為（1 + 2t + t ）韋伯，則當 t = 5 秒時，此線圈兩端之感應電動勢為多少伏特？
1. (A) 10
2. (B) 20
3. (C) 100
4. (D) 120
正解：(D)
本題附有逐題詳解，線上作答後即可看到。

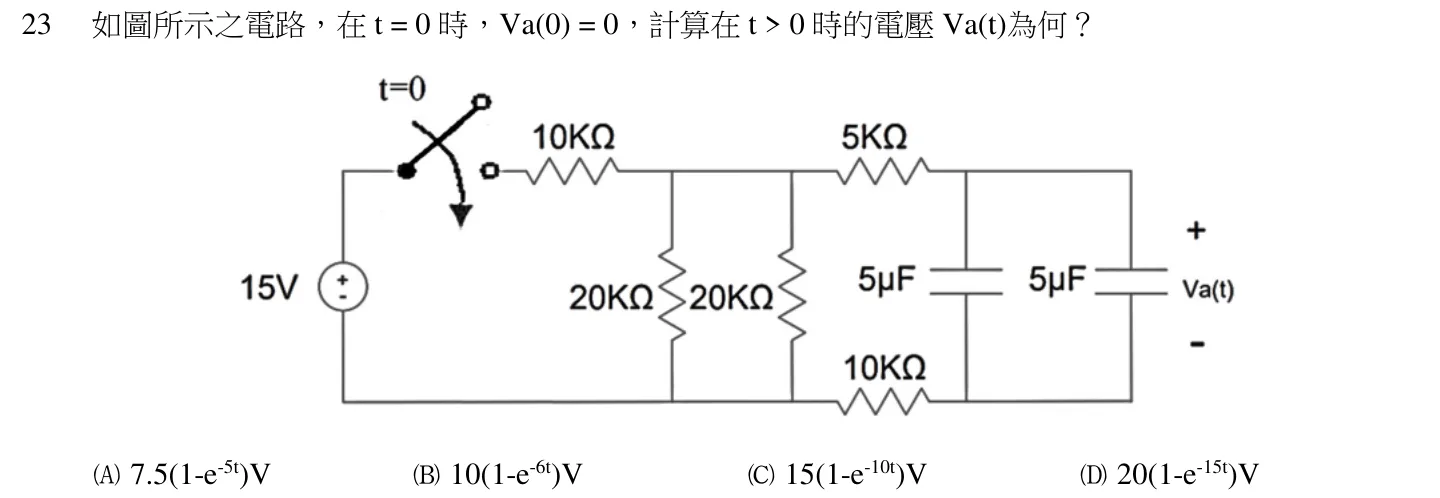

23如圖所示之電路，在 t = 0 時，Va(0) = 0，計算在 t > 0 時的電壓 Va(t)為何？
1. (A) 7.5(1-e-5t)V
2. (B) 10(1-e-6t)V
3. (C) 15(1-e-10t)V
4. (D) 20(1-e-15t)V
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
2460 µF 電容器充電到 100 伏特後，將其與一個完全沒有電荷的 90 µF 電容器並聯，計算並聯後 60 µF電容器的電位能損失為何？
1. (A) 3000 微焦耳
2. (B) 6000 微焦耳
3. (C) 48000 微焦耳
4. (D) 252000 微焦耳
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
25某一鐵心的磁路長為 10 公分，繞了 100 匝的線圈，並通以 0.5 安培的電流，則此磁路的磁場強度為多少牛頓／韋伯？
1. (A) 0.2
2. (B) 5
3. (C) 20
4. (D) 500
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
26如圖所示，S 未閉合前電容器與電感器未儲存能量，當電路中開關 S 閉合瞬間，電容器上電壓 VC 為何？
1. (A) 0V
2. (B) 16.67 V
3. (C) 33.34 V
4. (D) 50 V
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
27如圖所示，電壓源 v(t)在 0＜t≦T 時電壓為 V1，在 t＞T 時電壓為 V2，設 t＝0 時電路中的電壓與感應電流皆為 0，求在 0＜t＜T 時，此電壓源所傳送的瞬時功率 P1(t)為下列何者？
1. (A) V1 t/L
2. (B) V12 /t L
3. (C) V12 L/t
4. (D) V12 t/L
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
28承上題，在 t＞T 時，此電壓源傳送的瞬時功率 P2(t)又是多少？
1. (A) 〔V22(t-T)〕∕ L
2. (B) (V2T) ∕ L
3. (C) ｛〔V2(t-T)〕∕ L｝+〔(V1T) ∕ L〕
4. (D) ｛〔V22(t-T)〕∕ L｝+〔(V1V2T) ∕ L〕
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
29電阻、電流、電壓、時間、電荷的符號分別以 R、I、V、t、q 表示，下列何者不是電功率的表示？
1. (A) I2R
2. (B) VI
3. (C) qV
4. (D) V2/R
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
30兩電極之間以空氣為介質，已知空氣之介質強度為 3 kV/mm，兩電極之距離為 0.8 公分，則不會導致絕緣破壞的最高電壓為多少千伏特？
1. (A) 18
2. (B) 24
3. (C) 30
4. (D) 32
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
31若將複數 A=5 − j5 3 轉換為對應之極座標，下列何者正確？
1. (A) 10◊ 60°
2. (B) 10◊ -60°
3. (C) 5◊ 60°
4. (D) 5◊ -60°
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
32有一電感器之電感值為 0.2 H，若流過的電流 iL (t) = 2 2 cos(100t − 30°)A，則其端電壓 vL(t)為下列何者？
1. (A) ν L (t) = 4 2 sin(100t − 60°)V
2. (B) ν L (t) = 40 2 sin(100t − 60°)V
3. (C) ν L (t) = 4 2 sin(100t + 150°)V
4. (D) ν L (t) = 40 2 sin(100t + 150°)V
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
33有一交流電路，其中電感值為 1 H，電感兩端的電壓為ν L (t) = 50 2 sin(10t + 30°)V，則該電感在 t = 0的瞬時功率約為何？
1. (A) -216.5 W
2. (B) 216.5 W
3. (C) -108.25 W
4. (D) 108.25 W
正解：(A)
本題附有逐題詳解，線上作答後即可看到。

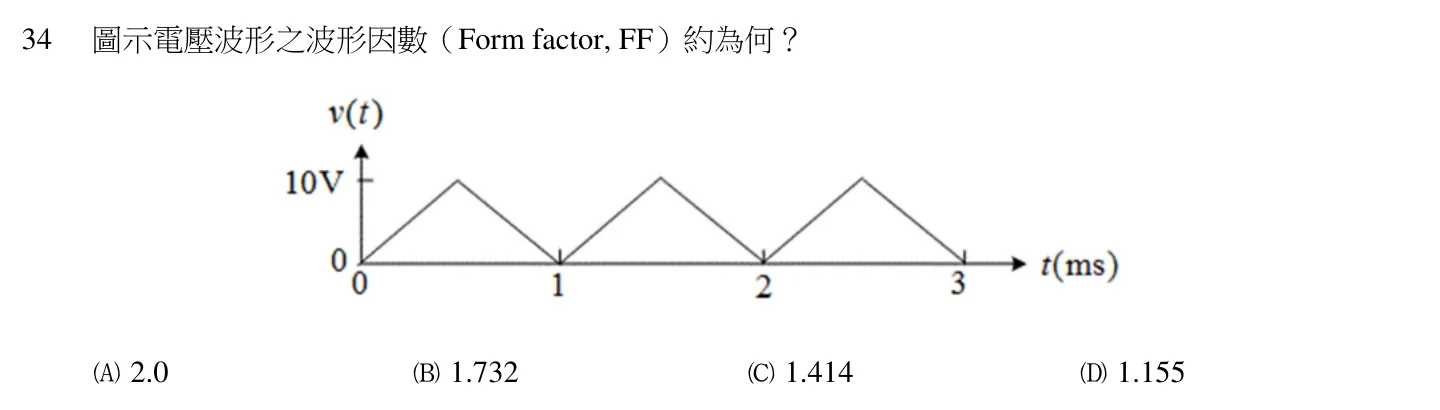

34圖示電壓波形之波形因數（Form factor, FF）約為何？
1. (A) 2.0
2. (B) 1.732
3. (C) 1.414
4. (D) 1.155
正解：(D)
本題附有逐題詳解，線上作答後即可看到。

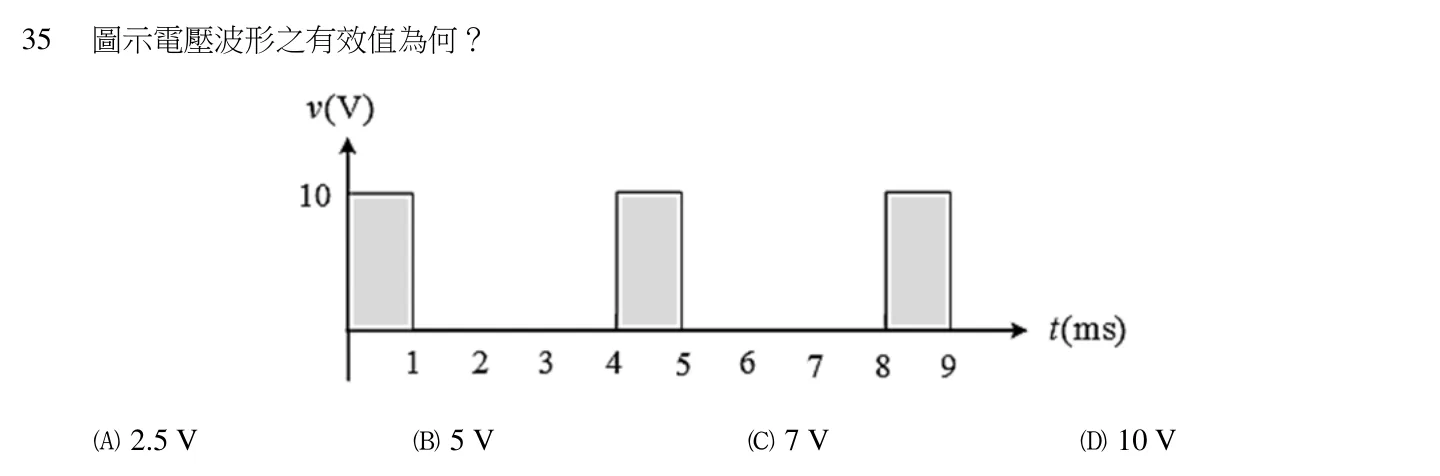

35圖示電壓波形之有效值為何？
1. (A) 2.5 V
2. (B) 5V
3. (C) 7V
4. (D) 10 V
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
36設一由 50 Ω 電阻器與 50 μF 電容器組成之並聯電路負載，連接至 100sin(100t + 30°)伏特之交流電源，則此電源供給予負載之虛功率為多少乏（VAR）？
1. (A) 10
2. (B) 12.5
3. (C) 23.5
4. (D) 25
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
37如圖所示串聯 RLC 電路中，所有電抗元件的初值能量均為零，其中 Vs = 24 V，R = 200 Ω，L = 12 mH，C = 5 μF；當 t = 0 時開關（SW）閉合，求當 t = ∞ 時電感電壓 vR(∞)為何？t=0
1. (A) -12 V
2. (B) 0V
3. (C) 12 V
4. (D) 24 V
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
38一 200sin(377t)伏特之交流電源，施加於阻抗值為 3 + j4 歐姆之負載上，求該負載所消耗之平均功率為多少千瓦？
1. (A) 0.9
2. (B) 1.2
3. (C) 1.8
4. (D) 2.4
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
39有一交流電路之電壓 v(t) = 100 2 sin(377t + 10°)V、電流 i(t) = 10 2 sin(377t -20°)A，則其瞬時功率最大值為何？
1. (A) 1000 瓦
2. (B) 1414 瓦
3. (C) 1732 瓦
4. (D) 1866 瓦
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
40電壓源 vS = 10sin(ωt + 20°) V 驅動的 RLC 串聯電路，R = 1 kΩ、L = 2 mH、C = 5 微法拉，設此電路所流過最大電流之振幅為 x mA，求 x 為何？
1. (A) 1
2. (B) 2
3. (C) 5
4. (D) 10
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
