初等考試　114 年初等考試基本電學大意　考古題與詳解

本卷共 40 題，其中 40 題附有本站自撰的逐題詳解。題目與標準答案取自考選部「考畢試題查詢平臺」的公開資料；詳解由本站撰寫並標註出處。本頁列出全部題目與標準答案，並免費試讀前 3 題的詳解；其餘詳解在線上作答時逐題顯示。

▶ 線上作答這一卷（40 題，建議 60 分鐘）

12 歐姆電阻所消耗的功率為 18 瓦特，其通過之電流為何？
1. (A) 1 安培
2. (B) 2 安培
3. (C) 3 安培
4. (D) 4 安培
正解：(C)
逐題詳解（免費試讀）
✅ (C) 由 P＝I²R 得 18＝I²×2，I²＝9，故電流為 3 安培。
❌ (A) 1 安培時功率僅 2 瓦特。
❌ (B) 2 安培時功率為 8 瓦特。
❌ (D) 4 安培時功率達 32 瓦特。
📚 出處：基本電學．直流電路／功率

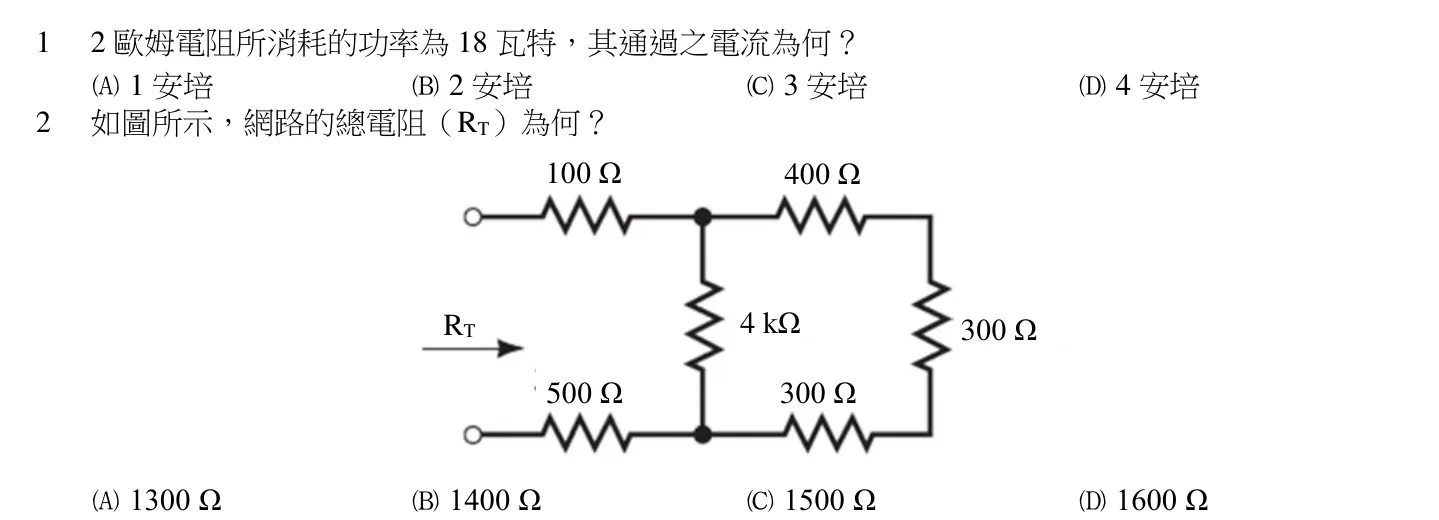

2如圖所示，網路的總電阻（RT）為何？100 Ω 400 ΩRT 4 kΩ 300 Ω500 Ω 300 Ω
1. (A) 1300 Ω
2. (B) 1400 Ω
3. (C) 1500 Ω
4. (D) 1600 Ω
正解：(B)
逐題詳解（免費試讀）
✅ (B) 右側迴路的 400 Ω、300 Ω、300 Ω 串聯得 1000 Ω，與中間的 4 kΩ 並聯：(4000×1000)/(4000+1000)＝800 Ω；再加上進出端串聯的 100 Ω 與 500 Ω，RT＝100＋500＋800＝1400 Ω。
❌ (A) 1300 Ω 是把並聯段誤算成 700 Ω 的結果，4 kΩ 與 1000 Ω 並聯值應為 800 Ω。
❌ (C) 1500 Ω 相當於把並聯段當成 900 Ω，兩電阻並聯值必小於其中較小者 1000 Ω 但不會是 900 Ω。
❌ (D) 1600 Ω 是把 4 kΩ 視為開路（完全不分流），只算 100＋500＋1000 的結果。
📚 出處：基本電學．直流電路／串並聯電阻化簡與等效電阻
3下列何者不是能量單位？
1. (A) 焦耳
2. (B) 瓦特
3. (C) 電子伏特
4. (D) 牛頓‧公尺
正解：(B)
逐題詳解（免費試讀）
✅ (B) 瓦特是功率（單位時間的能量）的單位，不是能量單位。
❌ (A) 焦耳是能量的國際單位。
❌ (C) 電子伏特是微觀尺度常用的能量單位。
❌ (D) 牛頓乘公尺即功的單位，等同焦耳。
📚 出處：基本電學．基本概念／單位
4一個電阻其電阻值為 7.4 百萬歐姆，以工程標記法表示 10 的乘冪，下列何者正確？
1. (A) 7.4 mΩ
2. (B) 7.4 MΩ
3. (C) 740 kΩ
4. (D) 0.74 GΩ
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
5有兩個電阻器，其電阻值各為 R1 與 R2，且 R1 大於 R2。下列何種接法在接上同一電壓源後，可產生最大的功率？
1. (A) 單用 R1
2. (B) 單用 R2
3. (C) R1 與 R2 串聯
4. (D) R1 與 R2 並聯
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
6兩電阻 R1 =R2 =10 Ω，將兩電阻在電路中串聯，經一固定通電時間所產生的總熱量為 Q1；若將兩電阻並聯起來接到電壓為原來一半的電路上，經同一固定通電時間所產生的總熱量為 Q2，則 Q2：Q1 為何？
1. (A) 2：1
2. (B) 1：1
3. (C) 1：2
4. (D) 1：4
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
7將某額定為 220 伏特、1000 瓦特之電熱器，以 110 伏特的電源供電，若要產生 75000 焦耳熱量，需供電多少分鐘？
1. (A) 2.5
2. (B) 5
3. (C) 7.5
4. (D) 10
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
8材質相同之兩燈泡，A 燈泡為 110 V/50 W，B 燈泡為 220 V/50 W，若兩燈泡並聯後接 110 V 電源使用，則下列敘述何者正確？
1. (A) B 燈泡較 A 燈泡亮
2. (B) B 燈泡電阻較 A 燈泡電阻小
3. (C) A 燈泡功率較 B 燈泡功率大
4. (D) A 燈泡通過電流較 B 燈泡小
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
9如圖所示之電阻電路，跨於 5 歐姆電阻之電壓為多少伏特？2Ω 5Ω36 V 20 Ω 15 Ω
1. (A) 5
2. (B) 7.5
3. (C) 15
4. (D) 30
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
10某一導線在 50℃時電阻為 2 歐姆，電阻溫度係數為 0.004℃-1，當量測出其電阻為 16 歐姆時，則該導線之溫度約為多少℃？
1. (A) 1500
2. (B) 1800
3. (C) 2000
4. (D) 2500
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

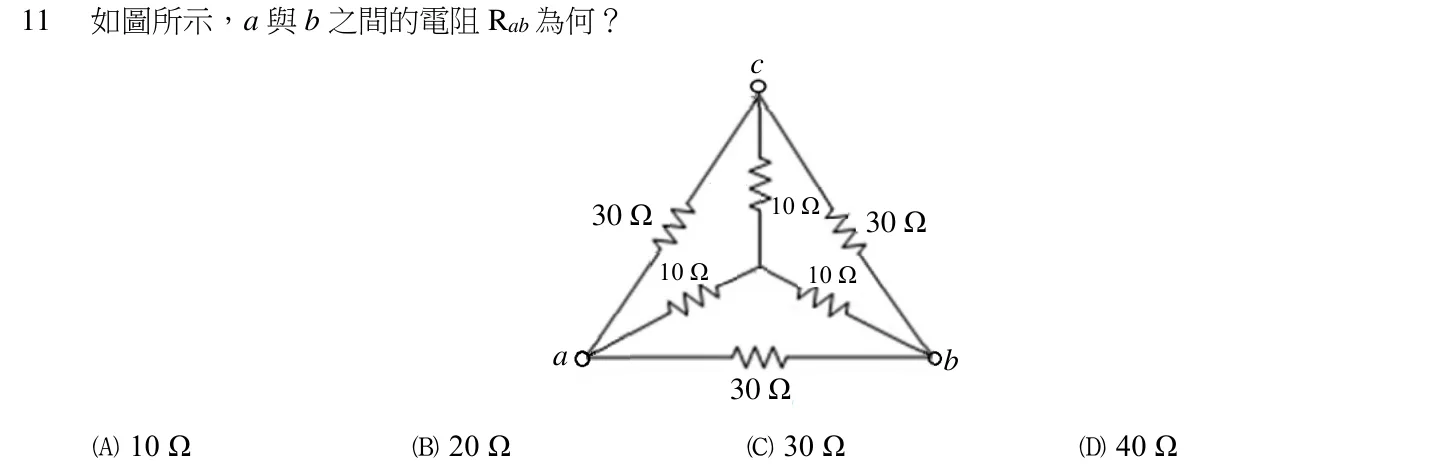

11如圖所示，a 與 b 之間的電阻 Rab 為何？c30 Ω 10 Ω30 Ω10 Ω 10 Ωa b30 Ω
1. (A) 10 Ω
2. (B) 20 Ω
3. (C) 30 Ω
4. (D) 40 Ω
正解：(A)
本題附有逐題詳解，線上作答後即可看到。

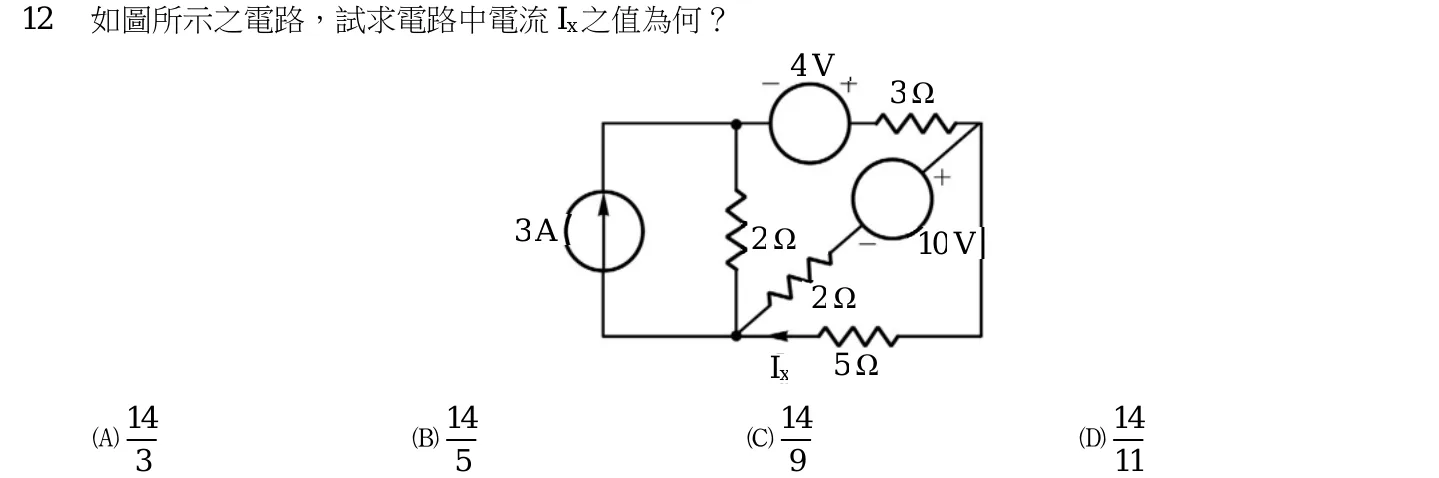

12如圖所示之電路，試求電路中電流 Ix 之值為何？4V3Ω3A 2Ω 10 V2ΩIx 5Ω14 14 14 14A. B. C. D.3 5 9 11
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
13如圖所示之電路，若欲使 R 獲得最大功率輸出，則 R 值與所獲之最大功率值（Pmax）分別為何？5Ω 2Ω10 V R 3A
1. (A) R=5 Ω，Pmax =25 W
2. (B) R=6 Ω，Pmax =25 W
3. (C) R=5 Ω，Pmax =31.25 W
4. (D) R=6 Ω，Pmax =31.25 W
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

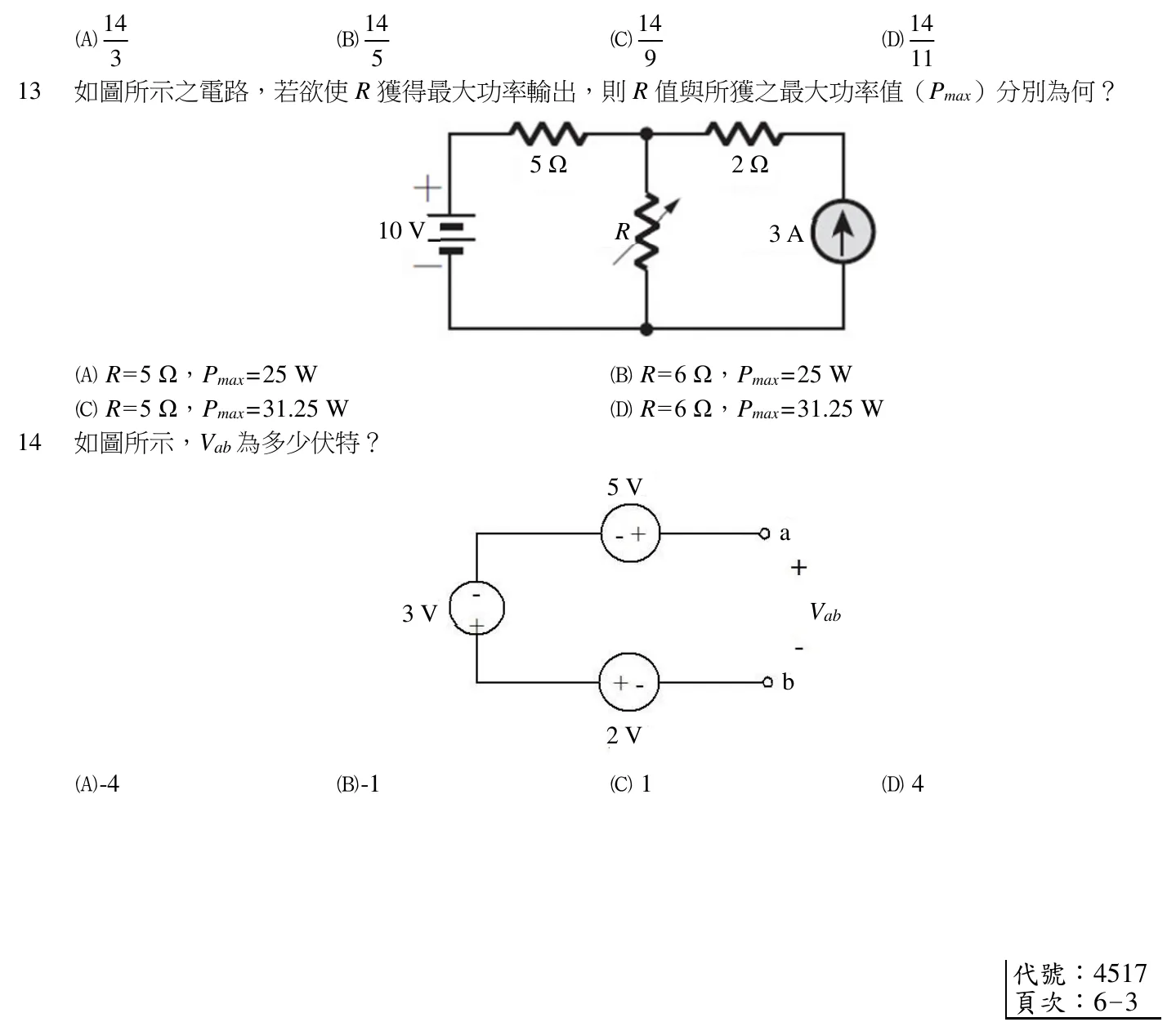

14如圖所示，Vab 為多少伏特？5Va3V Vabb2V
1. (A) -4
2. (B) -1
3. (C) 1
4. (D) 4
正解：(D)
本題附有逐題詳解，線上作答後即可看到。

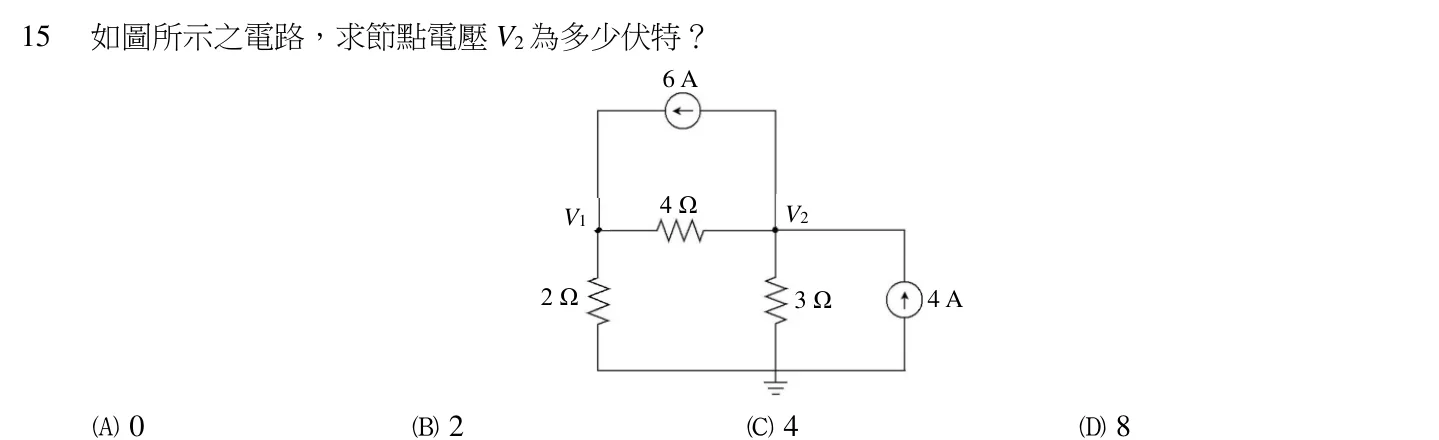

15如圖所示之電路，求節點電壓 V2 為多少伏特？6AV1 4Ω V22Ω 3Ω 4A
1. (A) 0
2. (B) 2
3. (C) 4
4. (D) 8
正解：(A)
本題附有逐題詳解，線上作答後即可看到。

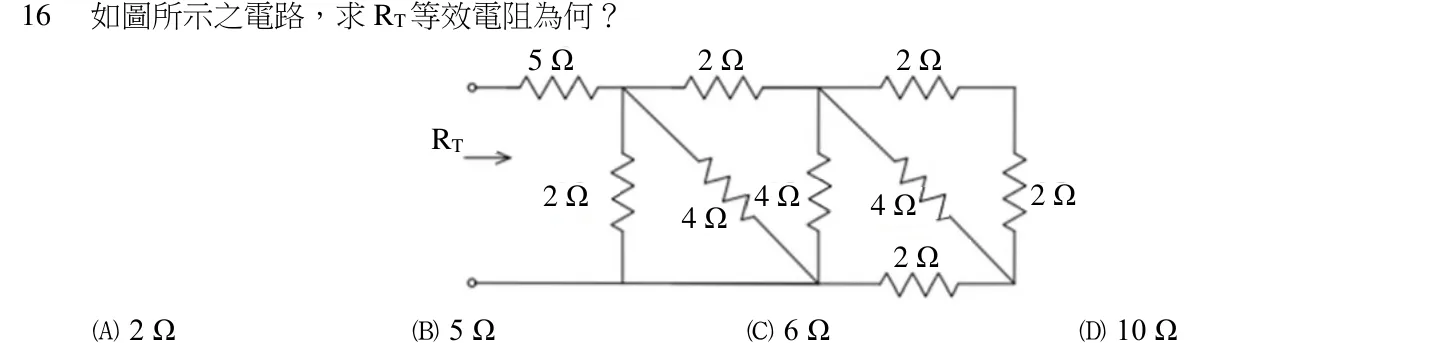

16如圖所示之電路，求 RT 等效電阻為何？5Ω 2Ω 2ΩRT2Ω 4Ω 4Ω 2Ω4Ω2Ω
1. (A) 2Ω
2. (B) 5Ω
3. (C) 6Ω
4. (D) 10 Ω
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

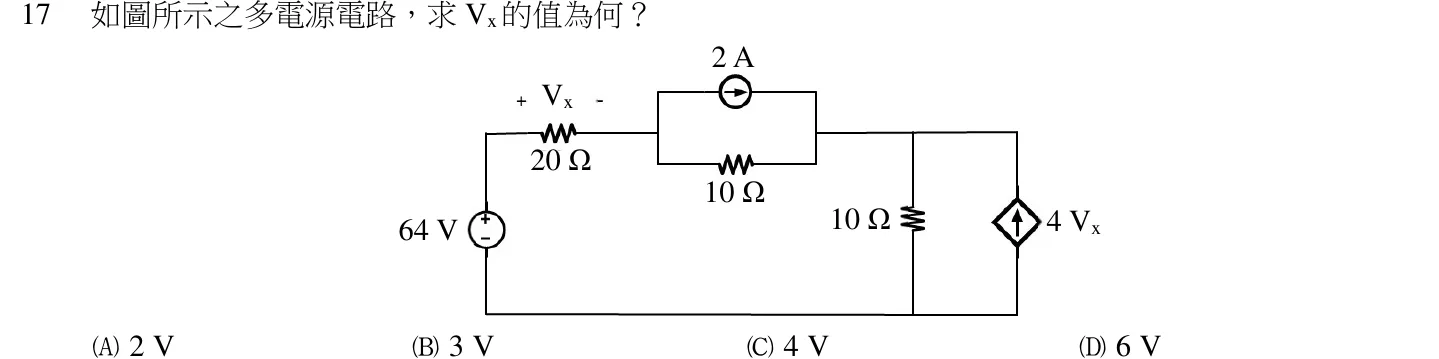

17如圖所示之多電源電路，求 Vx 的值為何？2AVx20 Ω10 Ω64 V 10 Ω 4 Vx
1. (A) 2V
2. (B) 3V
3. (C) 4V
4. (D) 6V
正解：(A)
本題附有逐題詳解，線上作答後即可看到。

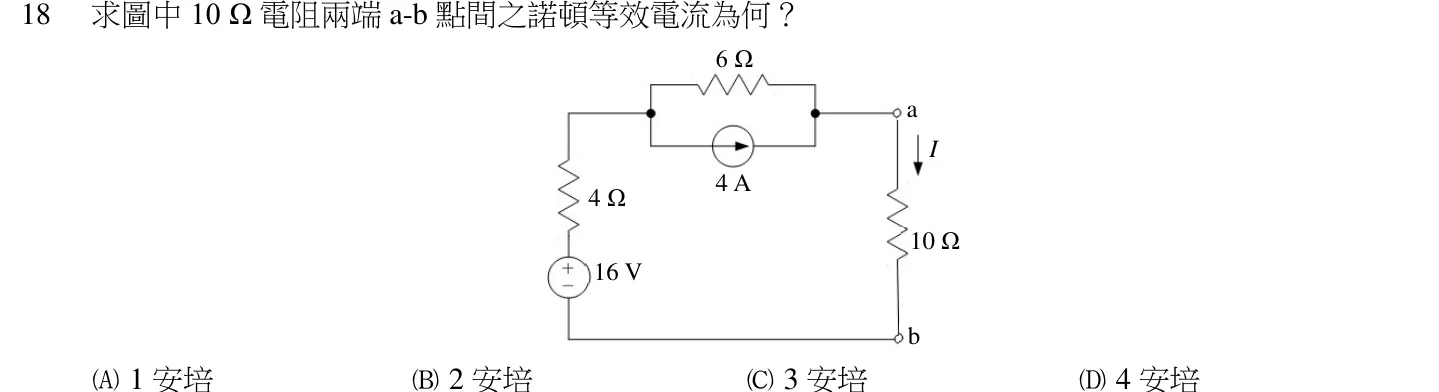

18求圖中 10 Ω 電阻兩端 a-b 點間之諾頓等效電流為何？6ΩaI4A4Ω10 Ω16 Vb
1. (A) 1 安培
2. (B) 2 安培
3. (C) 3 安培
4. (D) 4 安培
正解：(D)
本題附有逐題詳解，線上作答後即可看到。

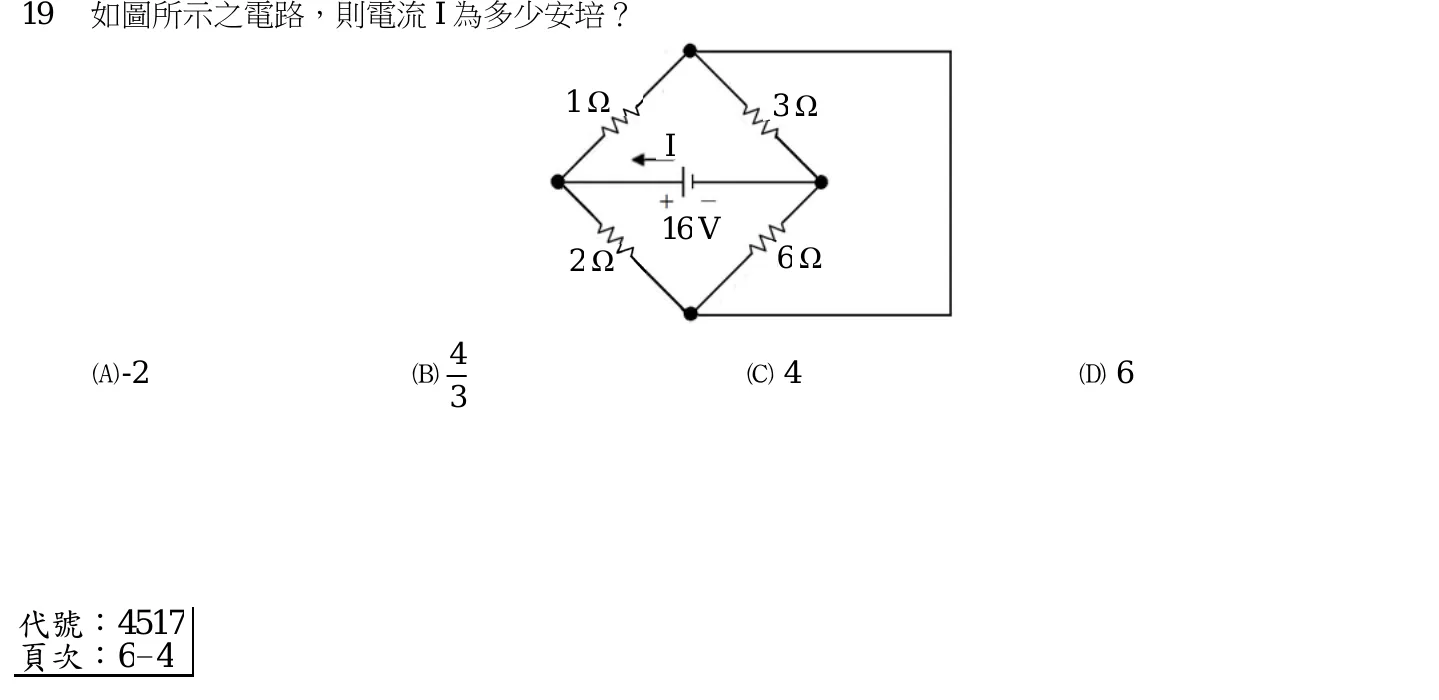

19如圖所示之電路，則電流 I 為多少安培？1Ω 3ΩI16 V2Ω 6ΩA.-2 B. C.4 D.6
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
20以 KCL 求解圖示電路時，下列何者為節點 Vb 之正確表示式？R1 Vb R2 VcVa R3 R4
1. (A) (Vb –Va)/R1 +Vb /R3 +(Vb –Vc)/R2 =0
2. (B) (Vb –Va)/R1 +Vb /R3 +(Vb –Vc)/R2 +R4 =0
3. (C) (Vb –Va)/R1 +Vb /R3 −(Vb –Vc)/R2 =0
4. (D) (Vb –Va)/R1 +(Vb –Vc)/R2 =0
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
21如圖示之電路，開關於 t=0 時，由位置 1 切至位置 2，電流表示式為下列何者？10 Ω 1 S 2t=0iL10 V 10 mH 6Ω6Ω
1. (A) i(t)=1.0 exp(-1200t) A
2. (B) i(t)=10/16 exp(-t/1200) A
3. (C) i(t)=10/16 exp(-1200t) A
4. (D) i(t)=10/12 exp(-1200t) A
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
22有關發電機的敘述，下列何者正確？①發電機將動能轉換成電能 ②發電機將電能轉換成動能③發電機原理為導體在電場中運動 ④發電機原理為導體在磁場中運動
1. (A) 僅①
2. (B) 僅②
3. (C) 僅②③
4. (D) 僅①④
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
23電容量的標示方式有直接標示法、數碼標示法及色碼標示法。一小型電容器之色碼依序為紅紅黑銀，最後一個色碼代表電容量誤差，計算其電容量及誤差為何？
1. (A) 22 pF，誤差正負百分之 5
2. (B) 22 pF，誤差正負百分之 10
3. (C) 220 pF，誤差正負百分之 5
4. (D) 220 pF，誤差正負百分之 10
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
24有二線圈自感量分別為 L1 =10 毫亨利（mH）、L2 =40 毫亨利，若此二線圈的互感量為 8 毫亨利，則其耦合係數應為何？
1. (A) 0.2
2. (B) 0.4
3. (C) 0.6
4. (D) 0.8
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
25如圖所示電感電路，若 L1 =3 亨利（H）、L2 =5 亨利、M=1 亨利，若通以 10 安培電流，則總電感儲能為多少焦耳？Ma bL1 L2
1. (A) 300
2. (B) 400
3. (C) 500
4. (D) 600
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
26有一線圈是空氣蕊，若線圈匝數為 400 匝，磁路長度為 10 公分，及截面積為 2×10-4 平方公尺，則在線圈中產生 10 微韋伯磁通量所需的電流約為多少安培？
1. (A) 10
2. (B) 20
3. (C) 25
4. (D) 30
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
27含有一個 2500 匝線圈之磁路，其平均長度為 80 公分、截面積 4 平方公分，磁芯之導磁係數為400×4π×10-7 亨利/公尺，該線圈之電感量為多少亨利？
1. (A) 0.314
2. (B) 0.628
3. (C) 1.256
4. (D) 1.570
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
28如圖所示有驅動之 RL 電路，在時間 t=0 時 SW 閉合，當 t=0.2 秒時，求流經電感之電流 i(t)約為多少安培（A）？（常用近似值：e-1 =0.369，e-2 =0.135，e-3 =0.05，e-4 =0.02，e-5 =0.01）VRi(t) R=10 ΩSWt=0 V=1 H VLV=100 (V)
1. (A) 0.35
2. (B) 0.75
3. (C) 5.25
4. (D) 8.65
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
29RC 串聯電路中，定義一時間常數為電容器之充電電壓達到穩定值之多少？
1. (A) 10%
2. (B) 36.8%
3. (C) 50%
4. (D) 63.2%
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
30電容器 C1 =6 μF，C2 =12 μF，串聯後以 18 伏特之電壓充電穩定後，C1 之電壓 V1 與 C2 之電壓 V2 分別為多少伏特？
1. (A) V1 =12，V2 =6
2. (B) V1 =6，V2 =12
3. (C) V1 =9，V2 =9
4. (D) V1 =18，V2 =18
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
31有一正弦波 v(t)之電壓峰值為±200 V，頻率為 1000 Hz，相位為 60°，經過理想的全波整流後，則其有效值約為何？
1. (A) 200 V
2. (B) 155.6 V
3. (C) 141.4 V
4. (D) 110.2 V
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
32有一複數 A=4-j3，若複數 A 與其共軛複數相乘，則其結果為下列何者？
1. (A) 5-j5
2. (B) 5+j5
3. (C) 25
4. (D) j25
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

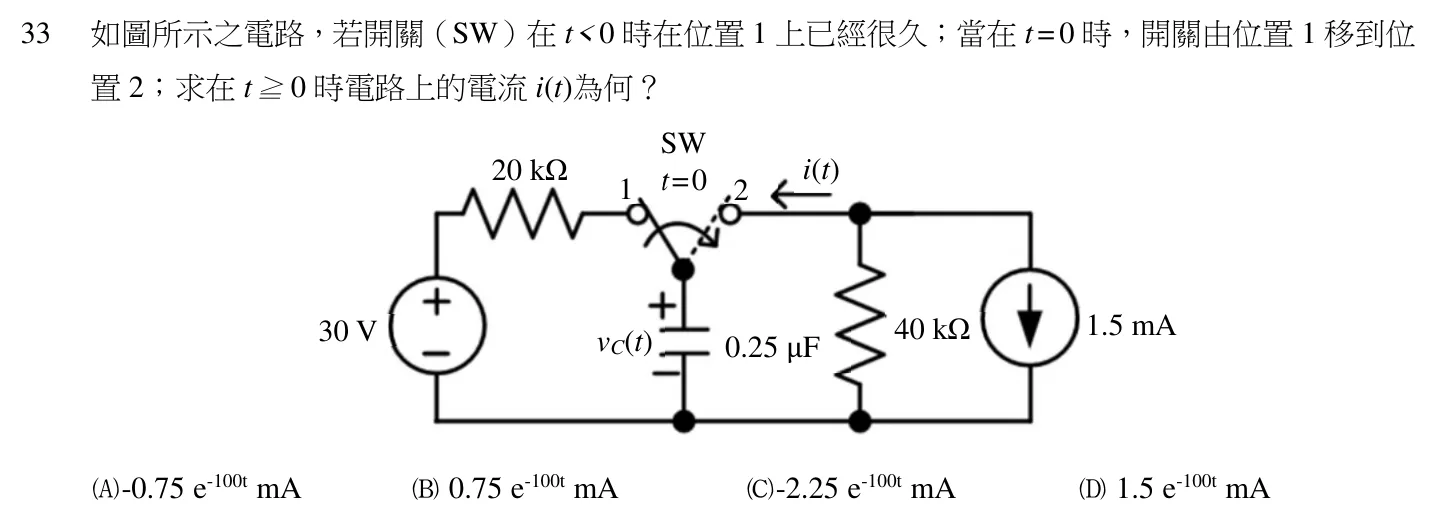

33如圖所示之電路，若開關（SW）在 t<0 時在位置 1 上已經很久；當在 t=0 時，開關由位置 1 移到位置 2；求在 t ≧ 0 時電路上的電流 i(t)為何？SW20 kΩ i(t)1 t=0 230 V 40 kΩ 1.5 mAvC(t) 0.25 μF
1. (A) -0.75 e-100t mA
2. (B) 0.75 e-100t mA
3. (C) -2.25 e-100t mA
4. (D) 1.5 e-100t mA
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
34並聯接至 110 Vrms /60 Hz 交流電源的兩設備，一產生視在功率為 1200 伏安且功率因數為 0.8 滯後，另一產生平均功率為 150 瓦特且功率因數為 0.6 滯後，則該電源供給至該兩設備之總視在功率約為多少伏安？
1. (A) 920
2. (B) 1110
3. (C) 1200
4. (D) 1442
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
35一阻抗值為 3+j4 歐姆之甲負載與另一阻抗值為 4+j3 歐姆之乙負載，並聯接至 300sin(377t)伏特之交流電源，則此電源供給至兩負載之總實功率為多少千瓦？
1. (A) 4.2
2. (B) 6.3
3. (C) 12.6
4. (D) 25.2
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
36如圖所示，以弦波電流源 iS 驅動的並聯諧振電路，當以相量法表示之 vO 對 iS 之比為 12+j16 時，則該電路屬於那一種性質？iS R C L vO
1. (A) 電阻性
2. (B) 電容性
3. (C) 電感性
4. (D) 電絕緣性
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
37如圖所示週期性電壓波形之數學表示式為何？v（伏特）-1 ms 1 ms 2 ms 5 ms 8 ms 11 mst-100
1. (A) 100sin(2π 83.33t+30°)伏特
2. (B) 100sin(2π 83.33t−30°)伏特
3. (C) 100sin(2π 60t+30°)伏特
4. (D) 100 2 sin(2π 83.33t+30°)伏特
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
38有一串聯電路，外加一頻率 60 Hz 相量式為 100∠-53°伏特之正弦電壓源，其中 100 伏特為有效值，若其串聯阻抗為 3-j4 歐姆，則其平均功率為何？
1. (A) 0 瓦特
2. (B) 500 瓦特
3. (C) 1200 瓦特
4. (D) 1600 瓦特
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
39RLC 並聯諧振電路，弦波電流源 iS =10sin(2×10 t+30°) mA、R=1.2 kΩ、C=0.05 mF，當 R 所跨電壓振幅為 12 伏特，則電感器之電感量 L 應為何？
1. (A) 0.6 亨利
2. (B) 0.6 毫亨利
3. (C) 0.05 毫亨利
4. (D) 0.01 毫亨利
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

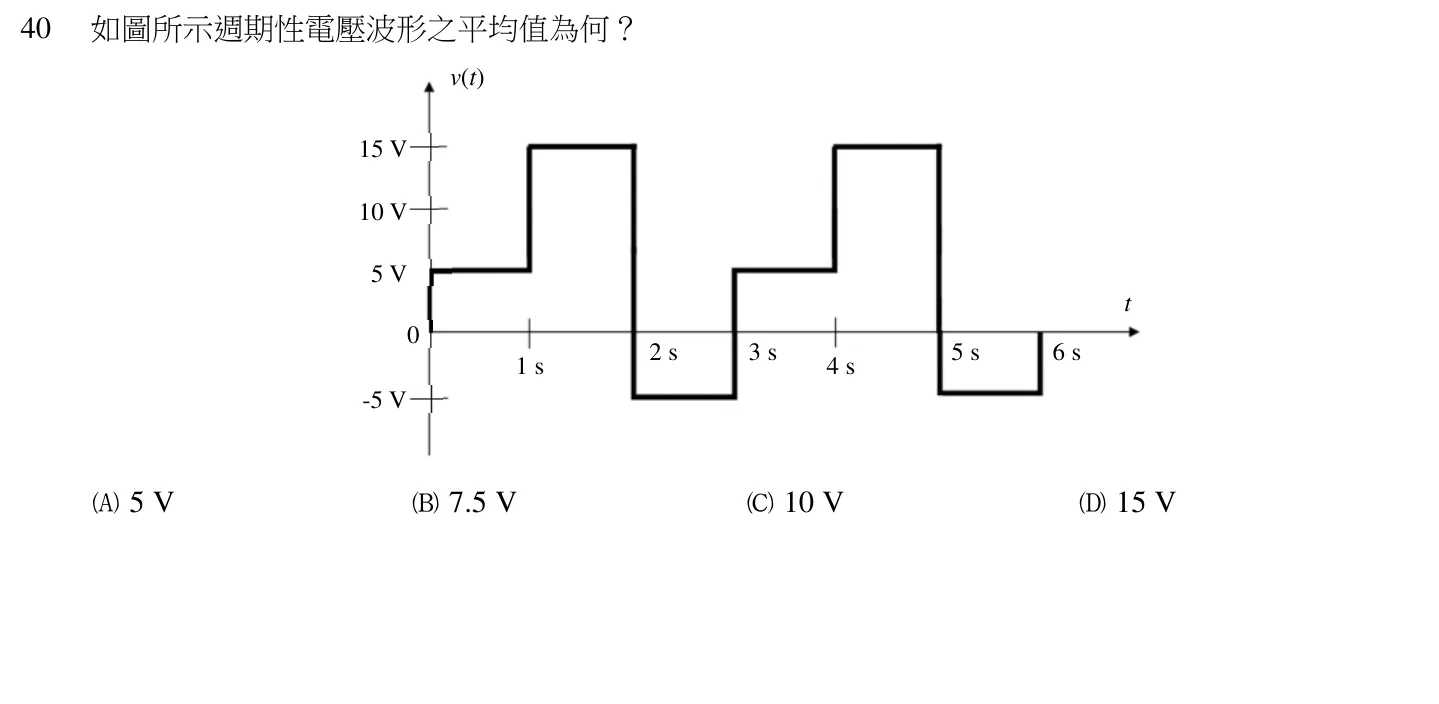

40如圖所示週期性電壓波形之平均值為何？v(t)15 V10 V5Vt2s 3s 5s 6s1s 4s-5 V
1. (A) 5V
2. (B) 7.5 V
3. (C) 10 V
4. (D) 15 V
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
