地方特考　106 年五等基本電學大意　考古題與詳解

本卷共 40 題，其中 39 題附有本站自撰的逐題詳解。題目與標準答案取自考選部「考畢試題查詢平臺」的公開資料；詳解由本站撰寫並標註出處。本頁列出全部題目與標準答案，並免費試讀前 3 題的詳解；其餘詳解在線上作答時逐題顯示。

▶ 線上作答這一卷（40 題，建議 60 分鐘）

1若電流為 15 安培時，試問在 20 歐姆電阻器上所消耗的功率為若干？
1. (A) 225 瓦特
2. (B) 300 瓦特
3. (C) 4500 瓦特
4. (D) 3000 瓦特
正解：(C)
逐題詳解（免費試讀）
✅ (C) P＝I²R＝15²×20＝225×20＝4,500 瓦特。
❌ (A) 225 僅為 I² 的值，未乘電阻。
❌ (B) 300 為 15×20，公式誤用。
❌ (D) 3,000 的計算基礎有誤。
📚 出處：功率公式 P＝I²R。
2某電阻之額定電壓為 220 伏特，功率為 50 瓦特，又若該電阻上之電壓為 100 伏特，則此電阻之消耗功率約為何？
1. (A) 22.7 W
2. (B) 45.4 W
3. (C) 10.3 W
4. (D) 20.6 W
正解：(C)
逐題詳解（免費試讀）
✅ (C) R＝220²÷50＝968 Ω；P＝100²÷968≒10.3 W。
❌ (A) 22.7 W 的計算基礎有誤。
❌ (B) 45.4 W 過高，未依電阻定值計算。
❌ (D) 20.6 W 約為正解的兩倍。
📚 出處：P＝V²/R。
3若有一導線之長度增加為原來的 5 倍，直徑增加為原來的 2 倍，則電導值變成原來的幾倍？
1. (A) 4/5
2. (B) 5/4
3. (C) 2/5
4. (D) 5/2
正解：(A)
逐題詳解（免費試讀）
✅ (A) 電導 G＝σA/L；截面積隨直徑平方成 4 倍、長度 5 倍，故 G 變為 4/5 倍。
❌ (B) 5/4 為電阻變化的倒數關係誤用。
❌ (C) 2/5 誤以直徑一次方計算。
❌ (D) 5/2 的方向與倍數均誤。
📚 出處：導體的電阻與電導。

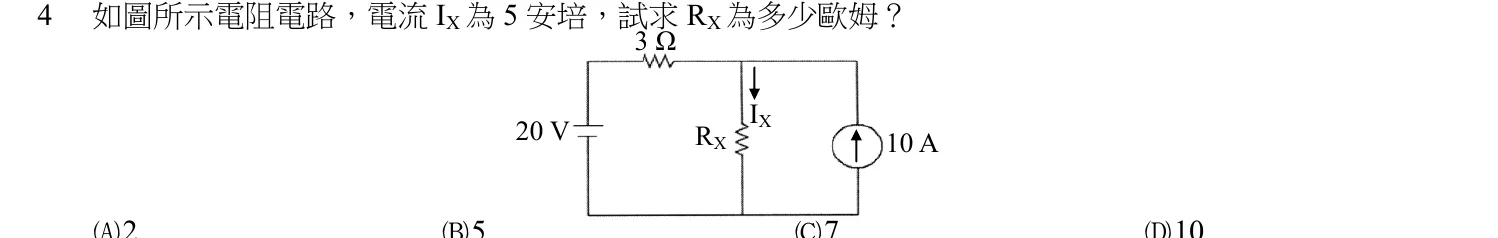

4如圖所示電阻電路，電流 IX 為 5 安培，試求 RX 為多少歐姆？3ΩIX20 V RX 10 A
1. (A) 2
2. (B) 5
3. (C) 7
4. (D) 10
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

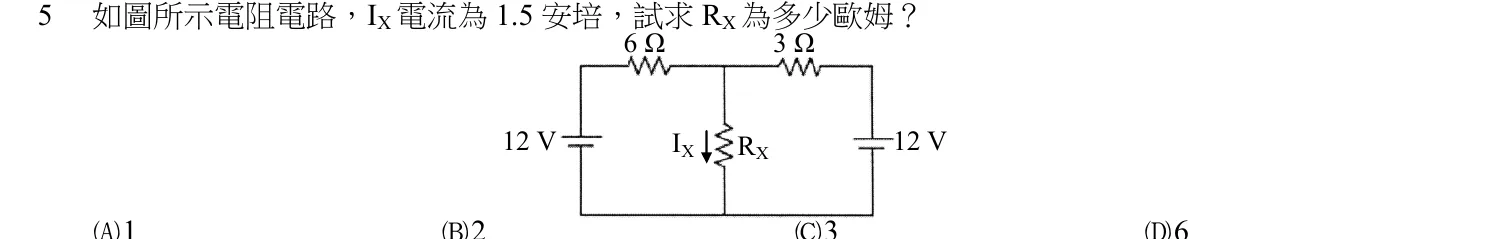

5如圖所示電阻電路，IX 電流為 1.5 安培，試求 RX 為多少歐姆？6Ω 3Ω12 V IX RX 12 V
1. (A) 1
2. (B) 2
3. (C) 3
4. (D) 6
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
6將三條電阻並聯，再併接上一固定的電壓源，若每一電阻通過電流比為 1：2：3，則三條電阻之比為何？
1. (A) 3：2：1
2. (B) 1：2：3
3. (C) 1：1：1
4. (D) 6：3：2
正解：(D)
本題附有逐題詳解，線上作答後即可看到。

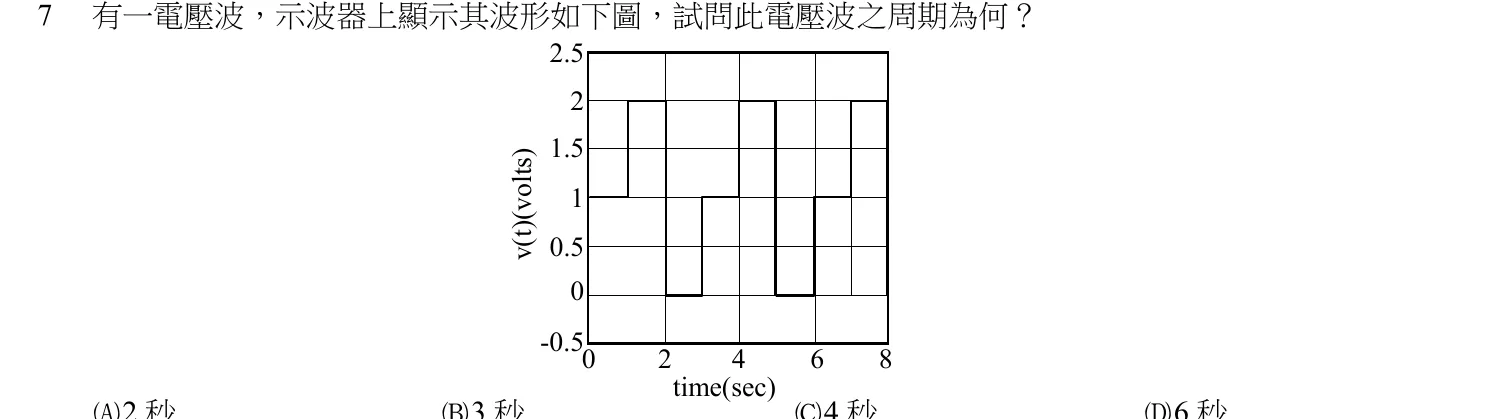

7有一電壓波，示波器上顯示其波形如下圖，試問此電壓波之周期為何？2.51.5v(t)(volts)0.5-0.50 2 4 6 8time(sec)
1. (A) 2 秒
2. (B) 3 秒
3. (C) 4 秒
4. (D) 6 秒
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
8有一電壓 v(t) = 3 cos(ωt)＋4 sin(ωt)，則其相量（phasor）表示為複數形式應為下列何者？
1. (A) 3－4j
2. (B) 4－3j
3. (C) 3＋4j
4. (D) 4＋3j
正解：(A)
本題附有逐題詳解，線上作答後即可看到。

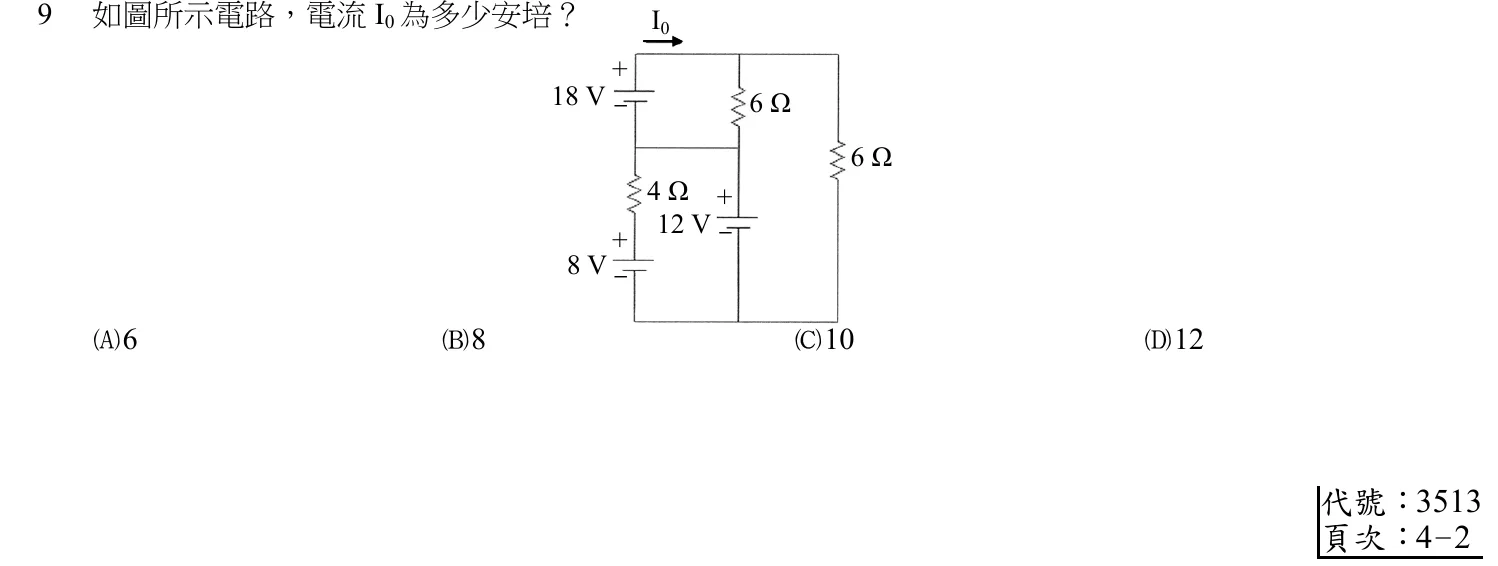

9如圖所示電路，電流 I0 為多少安培？ I0+18 V - 6Ω6Ω4Ω +12 V -+8 V-
1. (A) 6
2. (B) 8
3. (C) 10
4. (D) 12
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

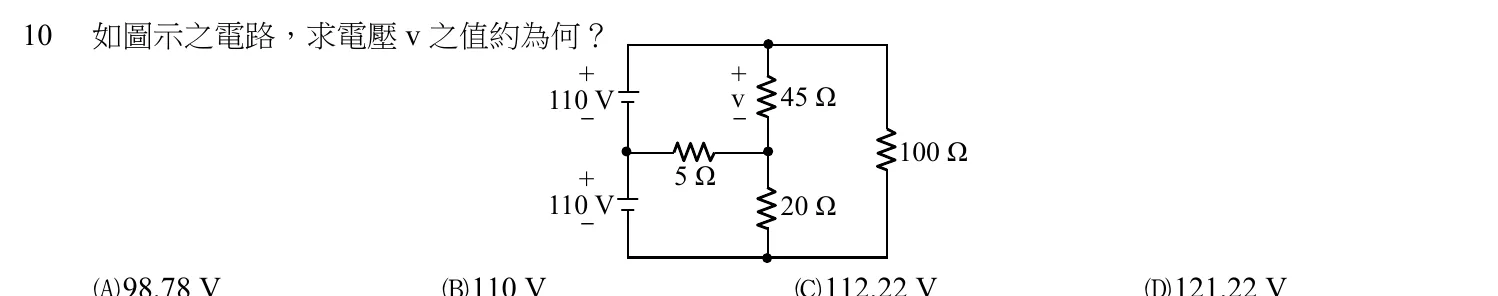

10如圖示之電路，求電壓 v 之值約為何？+ +110 V v 45 Ω- -100 Ω+ 5Ω110 V 20 Ω-
1. (A) 98.78 V
2. (B) 110 V
3. (C) 112.22 V
4. (D) 121.22 V
正解：(D)
本題附有逐題詳解，線上作答後即可看到。

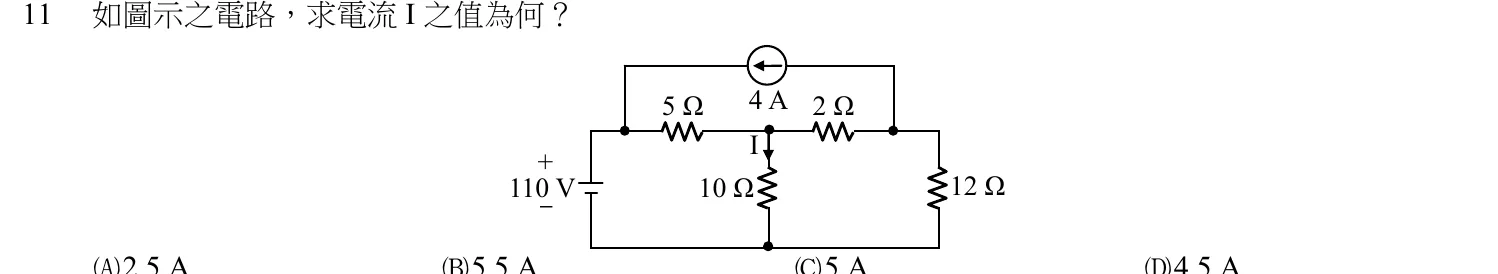

11如圖示之電路，求電流 I 之值為何？5Ω 4A 2 ΩI+110 V 10 Ω 12 Ω-
1. (A) 2.5 A
2. (B) 5.5 A
3. (C) 5 A
4. (D) 4.5 A
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

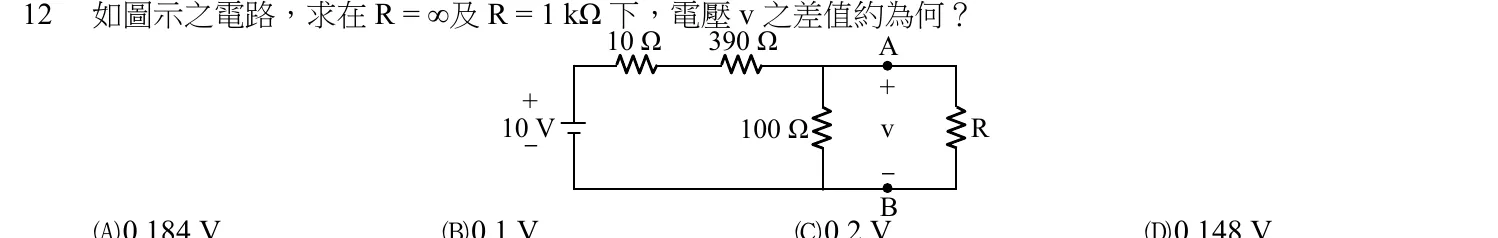

12如圖示之電路，求在 R = ∞及 R = 1 kΩ 下，電壓 v 之差值約為何？10 Ω 390 Ω A+ +10 V 100 Ω v R--B
1. (A) 0.184 V
2. (B) 0.1 V
3. (C) 0.2 V
4. (D) 0.148 V
正解：(D)
本題附有逐題詳解，線上作答後即可看到。

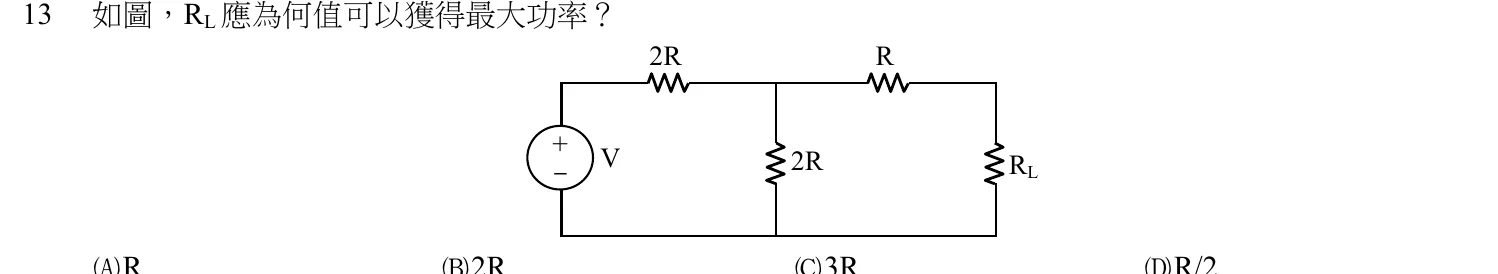

13如圖，RL 應為何值可以獲得最大功率？2R R+V 2R RL-
1. (A) R
2. (B) 2R
3. (C) 3R
4. (D) R/2
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

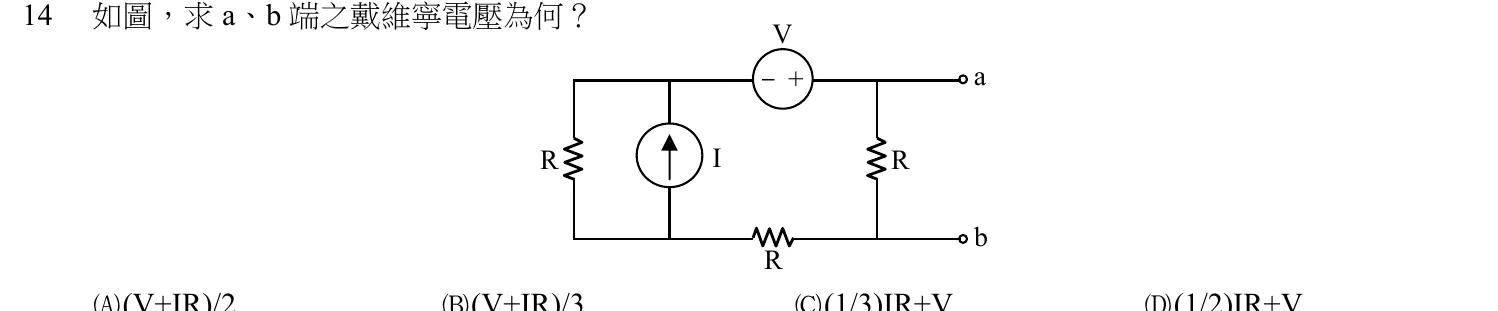

14如圖，求 a、b 端之戴維寧電壓為何？V-+ aR I RbR
1. (A) (V+IR)/2
2. (B) (V+IR)/3
3. (C) (1/3)IR+V
4. (D) (1/2)IR+V
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

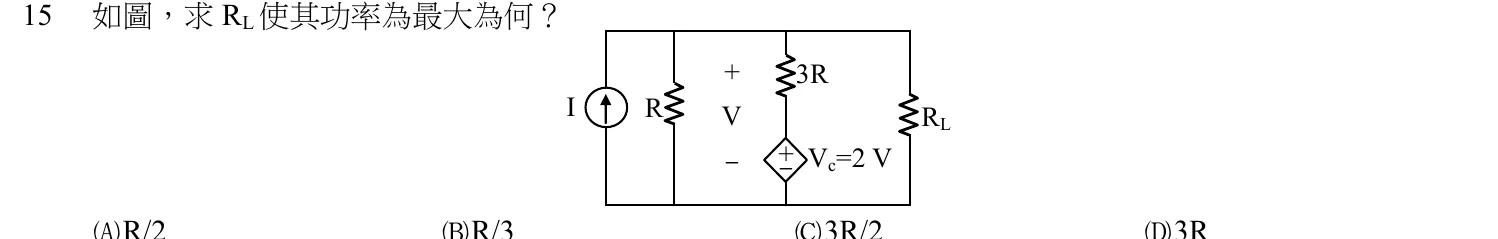

15如圖，求 RL 使其功率為最大為何？+ 3RI R V RL+- - Vc=2 V
1. (A) R/2
2. (B) R/3
3. (C) 3R/2
4. (D) 3R
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

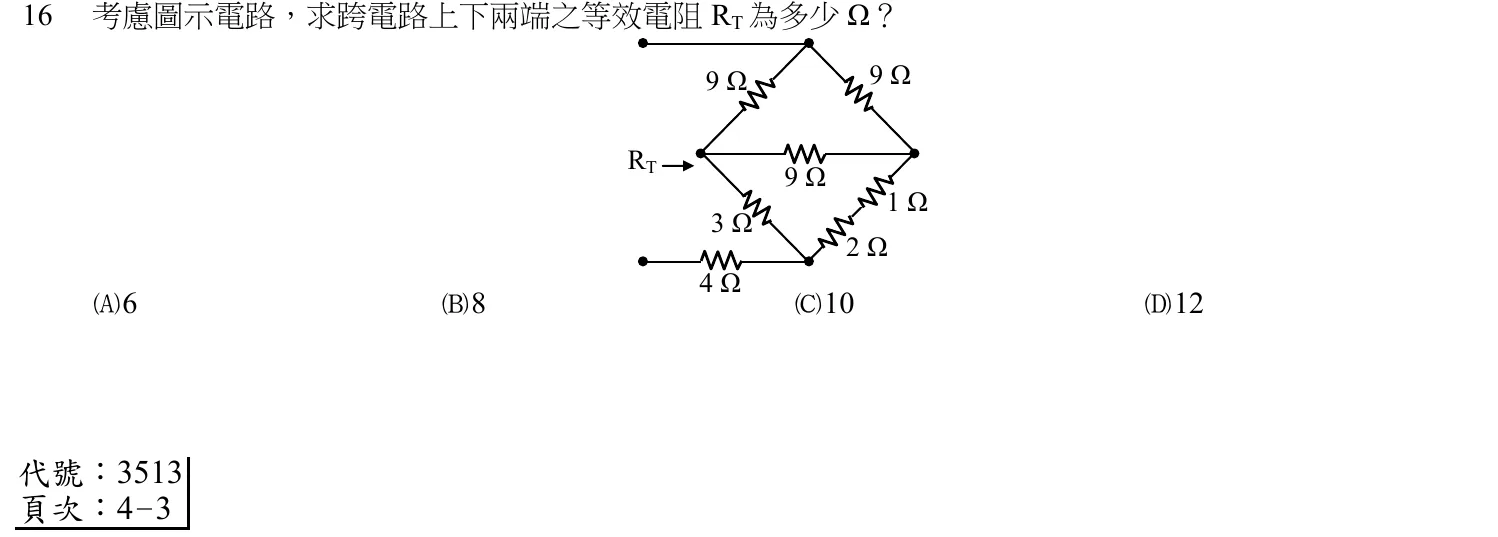

16考慮圖示電路，求跨電路上下兩端之等效電阻 RT 為多少 Ω？9Ω 9ΩRT9Ω1Ω3Ω2Ω4Ω
1. (A) 6
2. (B) 8
3. (C) 10
4. (D) 12
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

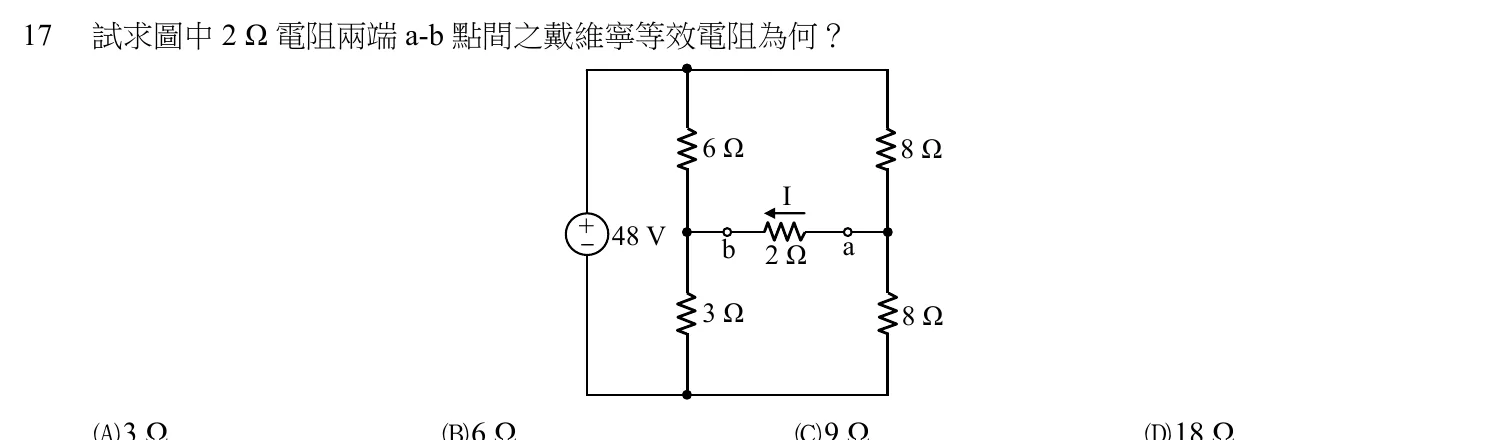

17試求圖中 2 Ω 電阻兩端 a-b 點間之戴維寧等效電阻為何？6Ω 8ΩI+ 48 V- b 2Ω a3Ω 8Ω
1. (A) 3 Ω
2. (B) 6 Ω
3. (C) 9 Ω
4. (D) 18 Ω
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
18如下電路，試以 KVL 法計算 vc 之值？+5V D-B+ + x- +5V A C vc- -
1. (A) 4 V
2. (B) 5 V
3. (C) 6 V
4. (D) 10 V
正解：(A)
19如果通過一個線圈的單位時間電流變化量固定時，將線圈的原始匝數增加了20%後之自感應電壓變為原來的多少倍？
1. (A) 0.833
2. (B) 1
3. (C) 1.2
4. (D) 1.44
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
200.01 韋伯等於下列何者？
1. (A) 10000 磁力線（line）
2. (B) 1010 馬克斯威（maxwell）
3. (C) 10 磁力線 /(4π)
4. (D) 106 單位靜磁 /(4π)
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
21置於磁通密度為 1.5 Wb/m2 之均勻磁場內的 1 公尺長導線載有 20 A 電流，其運動方向與磁場成 30°角，則此導線所受之力為何？
1. (A) 15 牛頓
2. (B) 15 3 牛頓
3. (C) 7.5 牛頓
4. (D) 7.5 3 牛頓
正解：(A)
本題附有逐題詳解，線上作答後即可看到。

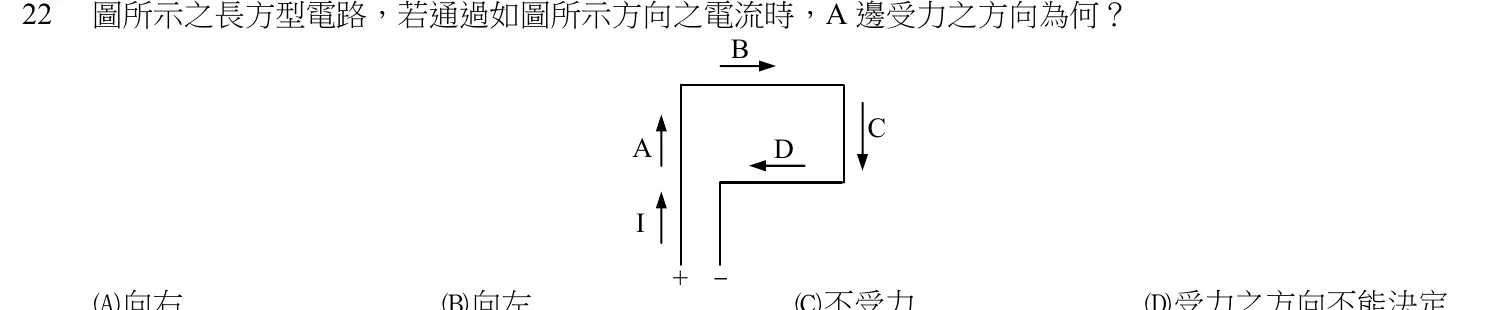

22圖所示之長方型電路，若通過如圖所示方向之電流時，A 邊受力之方向為何？BCA DI+ -
1. (A) 向右
2. (B) 向左
3. (C) 不受力
4. (D) 受力之方向不能決定
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
23某一由陶鐵磁體所做成之環形磁芯其截面積為 2.42×10-7 米 2，磁路的平均長度為 5.18×10-3 米，導磁係數為真空之 1000 倍。磁芯的磁通密度為 0.15 韋伯/米 2，試求此磁芯的磁動勢？
1. (A) 0.62 伏特
2. (B) 0.62 安匝
3. (C) 0.31 伏特
4. (D) 0.31 安匝
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
24一個電阻器 R = 5 kΩ 用於定時電路，需串聯多大的電感器 L，方能使電路時間常數 τ = 6 μs？
1. (A) 12 mH
2. (B) 120 mH
3. (C) 30 mH
4. (D) 30 H
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
25如下圖所示，穩態時之電流 i1 為多少安培？i1++ vR R = 100 kΩ100 V --+vc C = 10 μF-
1. (A) 1
2. (B) 0.001
3. (C) 10-6
4. (D) 0
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
26電感值為 10 mH 之電感器與 20 Ω 之電阻器串連，若此時投入端電壓為 100 V 之直流電壓源，則在此瞬間其充電電流為多少安培？
1. (A) 0
2. (B) 2
3. (C) 5
4. (D) 10
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
27在空氣中有 A 及 B 兩點，已知 A 點之電位為 100 V，B 點之電位為 150 V，則將電量為 0.02 庫倫之電荷由 A 點移至 B 點，所需作功為多少焦耳？
1. (A) 1
2. (B) 2
3. (C) 3
4. (D) 5
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
28螺線管置於空氣中，其長度為 2 公分、截面積為 10 平方公分。若要形成一個 1 微亨利（10-6H）的電感器，其螺線管匝數應為多少？（註：空氣之導磁係數為 4π×10-7Wb/A．m）
1. (A) 1
2. (B) 2
3. (C) 3
4. (D) 4
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
29下列發電源何者屬於再生發電源？
1. (A) 核能發電機
2. (B) 風力發電機
3. (C) 燃料電池
4. (D) 火力發電機
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
30三相 40 極交流發電機產生 50 Hz 之交流電壓，其驅動轉速為何？
1. (A) 150 rpm
2. (B) 180 rpm
3. (C) 200 rpm
4. (D) 300 rpm
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
31設一個電路為三個電容並聯，且其值各為 C1 = 0.2 F、C2 = 0.1 F 與 C3 = 0.2 F，則其等效之電容值為多少？
1. (A) 0.05 F
2. (B) 0.03 F
3. (C) 0.3 F
4. (D) 0.5 F
正解：(D)
本題附有逐題詳解，線上作答後即可看到。

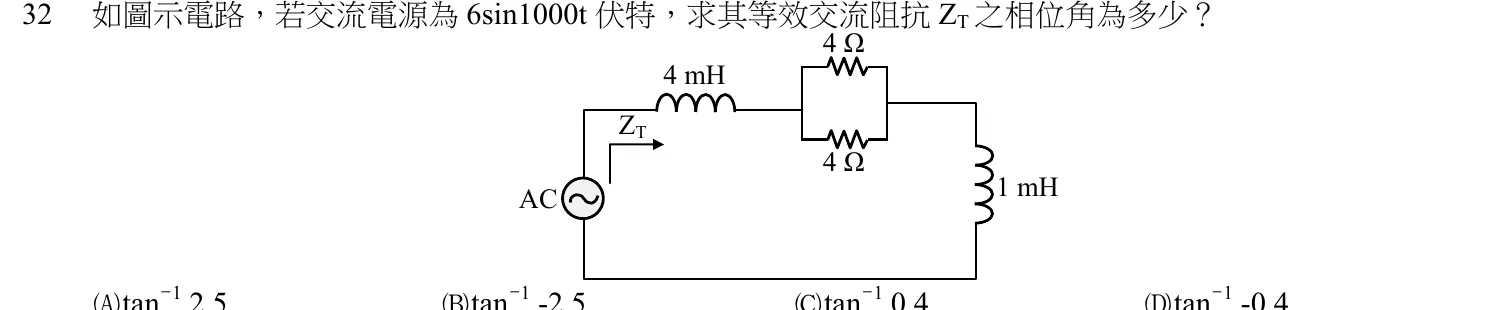

32如圖示電路，若交流電源為 6sin1000t 伏特，求其等效交流阻抗 ZT 之相位角為多少？4Ω4 mHZT4ΩAC 1 mH
1. (A) tan-1 2.5
2. (B) tan-1 -2.5
3. (C) tan-1 0.4
4. (D) tan-1 -0.4
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
33有一交流電路之電壓 v(t) = 100sin(377t-20°)V、電流 i(t) = 10sin(377t+10°)A，則其平均功率為何？
1. (A) 0 瓦
2. (B) 433 瓦
3. (C) 500 瓦
4. (D) 866 瓦
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
34RLC 並聯諧振電路中，R = 104 ohm、L = 2×10-3 H、C = 1.8×10-6 F，該電路之諧振頻率 ω0 為多少（rad/s）？
1. (A) 3.6 k
2. (B) 9 k
3. (C) 16.7 k
4. (D) 36 k
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

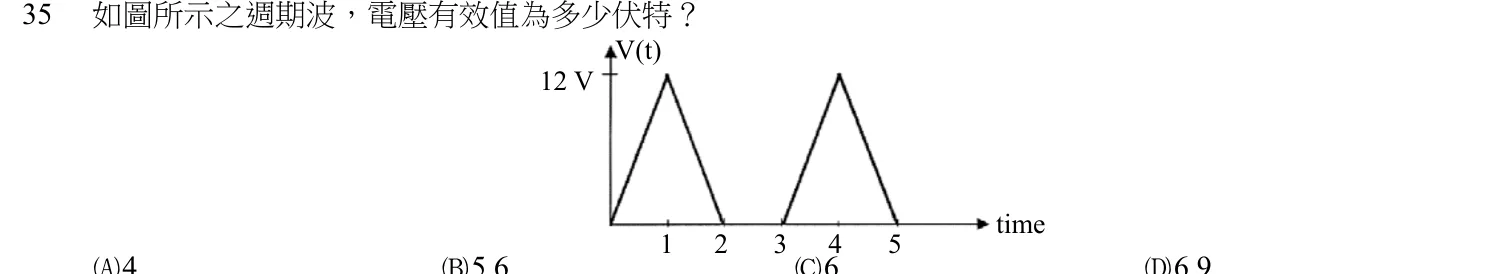

35如圖所示之週期波，電壓有效值為多少伏特？V(t)12 Vtime1 2 3 4 5
1. (A) 4
2. (B) 5.6
3. (C) 6
4. (D) 6.9
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
36一電源輸出開路時端電壓為 12 V，當接上 60 Ω 電阻後，端電壓為 8 V，若改接上 30 Ω 電阻時，端電壓為多少 V？
1. (A) 2
2. (B) 4
3. (C) 6
4. (D) 8
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
37已知某電壓表之內阻為 100 kΩ，串聯一個電阻為 200 kΩ 的倍增器，則該電壓表最大量測電壓為原來的幾倍？
1. (A) 0.5 倍
2. (B) 1 倍
3. (C) 2 倍
4. (D) 3 倍
正解：(D)
本題附有逐題詳解，線上作答後即可看到。

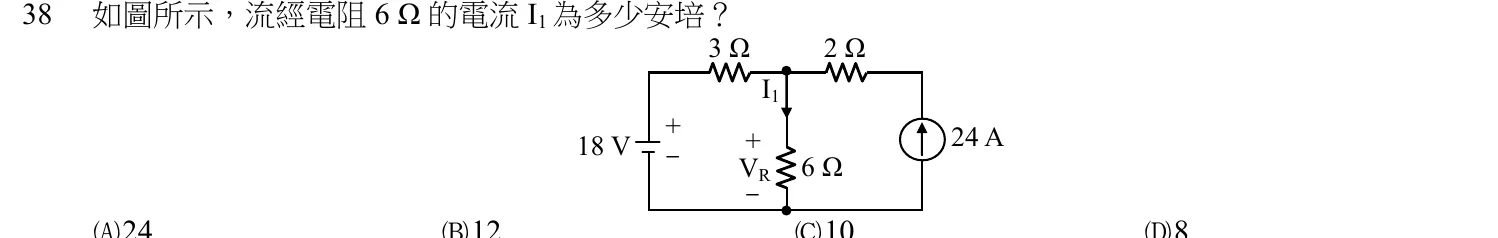

38如圖所示，流經電阻 6 Ω 的電流 I1 為多少安培？3Ω 2ΩI1+ 24 A18 V +- VR 6Ω-
1. (A) 24
2. (B) 12
3. (C) 10
4. (D) 8
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
39兩電感器之電感量差值為 3 H，當兩電感器串聯時等效電感量為 9 H，改成並聯時之等效電感量應為多少H？（忽略互感量）
1. (A) 1
2. (B) 2
3. (C) 3
4. (D) 6
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

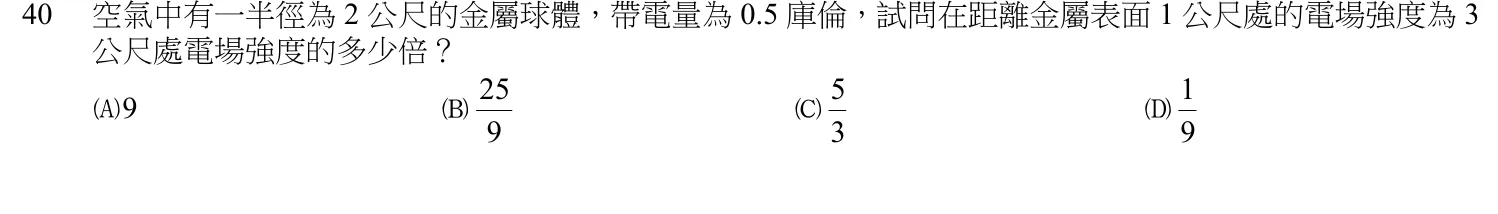

40空氣中有一半徑為 2 公尺的金屬球體，帶電量為 0.5 庫倫，試問在距離金屬表面 1 公尺處的電場強度為 3公尺處電場強度的多少倍？25 5 1A.9 B. C. D.9 3 9
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
