地方特考　108 年五等基本電學大意　考古題與詳解

本卷共 40 題，其中 40 題附有本站自撰的逐題詳解。題目與標準答案取自考選部「考畢試題查詢平臺」的公開資料；詳解由本站撰寫並標註出處。本頁列出全部題目與標準答案，並免費試讀前 3 題的詳解；其餘詳解在線上作答時逐題顯示。

▶ 線上作答這一卷（40 題，建議 60 分鐘）

1如下圖之電路已知 E1=45 V、E2=15 V、R1=5 Ω、R2=7 Ω、R3=8 Ω，則流經此電路之電流為多少安培（A）？R2R1 R3E1 E2
1. (A) 1
2. (B) 1.5
3. (C) 2
4. (D) 3
正解：(B)
逐題詳解（免費試讀）
✅ (B) 兩電源極性相反串接於同一迴路，淨電動勢 = 45 − 15 = 30 V；總電阻 = 5 + 7 + 8 = 20 Ω，故 I = 30/20 = 1.5 A。
❌ (A) 1 A 需要總電阻 30 Ω，與題給三個電阻之和不符。
❌ (C) 2 A 相當於把電阻和誤算成 15 Ω。
❌ (D) 3 A 是把兩電源相加成 60 V（極性判斷錯誤）再除以 20 Ω。
📚 出處：基本電學；克希荷夫電壓定律（KVL）單迴路串聯電路電流計算。
2有一 500 瓦之電熱爐，若電熱線為原來之一半長度時，則在外加相同電壓下，其功率變為何？
1. (A) 250 W
2. (B) 500 W
3. (C) 750 W
4. (D) 1000 W
正解：(D)
逐題詳解（免費試讀）
✅ (D) 電阻與長度成正比，長度減半則 R 減半；外加電壓相同時 P = V²/R 加倍，得 1000 W。
❌ (A) 250 W 為電阻加倍時的功率。
❌ (B) 500 W 為原功率。
❌ (C) 750 W 與 V²/R 的比例關係不符。
📚 出處：電阻定律；功率 P = V²/R。
3有一色碼電阻，其顏色依序為紅綠橙金，則此電阻器可能出現的最大電阻值為多少歐姆（Ω）？
1. (A) 2625
2. (B) 2750
3. (C) 26250
4. (D) 27500
正解：(C)
逐題詳解（免費試讀）
✅ (C) 紅綠橙金 = 25 × 10³ = 25,000 Ω，誤差 ±5%，最大值 25,000 × 1.05 = 26,250 Ω。
❌ (A) 2,625 少一個數量級。
❌ (B) 2,750 的基數與誤差均不符。
❌ (D) 27,500 相當於 ±10% 的誤差。
📚 出處：電阻色碼的判讀。
4已知標準韌銅之電阻係數 ρ= 1.724×10-8 Ω-m，鋁之電導係數為其之 61%，今有一鋁線長度為 300 公尺，截面積為 5.5 mm2，則此鋁線的電阻值約為多少歐姆（Ω）？
1. (A) 0.0057
2. (B) 0.57
3. (C) 1.54
4. (D) 3.64
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
5若色碼電阻器為 780 仟歐姆，具有±10%之誤差，則電阻器之色碼依序為下列何者？
1. (A) 灰紫橙金
2. (B) 紫灰黃銀
3. (C) 紫黃橙銀
4. (D) 灰紫黃金
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
6有兩個點電荷被分開於一固定距離，今若將其距離變成二倍，則其作用力有何變化？
1. (A) 作用力不變
2. (B) 作用力減為 14 倍
3. (C) 作用力增加為 4 倍
4. (D) 作用力增加為 2 倍
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
7欲量測一負載所消耗之功率時，下列之電表連接方式何者正確？
1. (A) 電壓表與負載串聯、電流表與負載串聯
2. (B) 電壓表與負載並聯、電流表與負載串聯
3. (C) 電壓表與負載並聯、電流表與負載並聯
4. (D) 電壓表與負載串聯、電流表與負載並聯
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

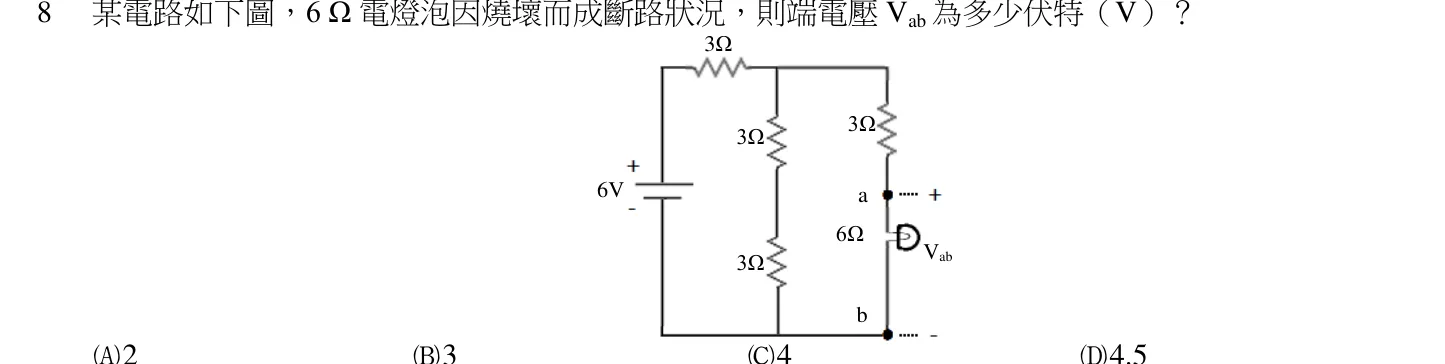

8某電路如下圖，6 Ω 電燈泡因燒壞而成斷路狀況，則端電壓 Vab 為多少伏特（V）？3Ω3Ω3Ω6V a6Ω3Ω Vabb
1. (A) 2
2. (B) 3
3. (C) 4
4. (D) 4.5
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

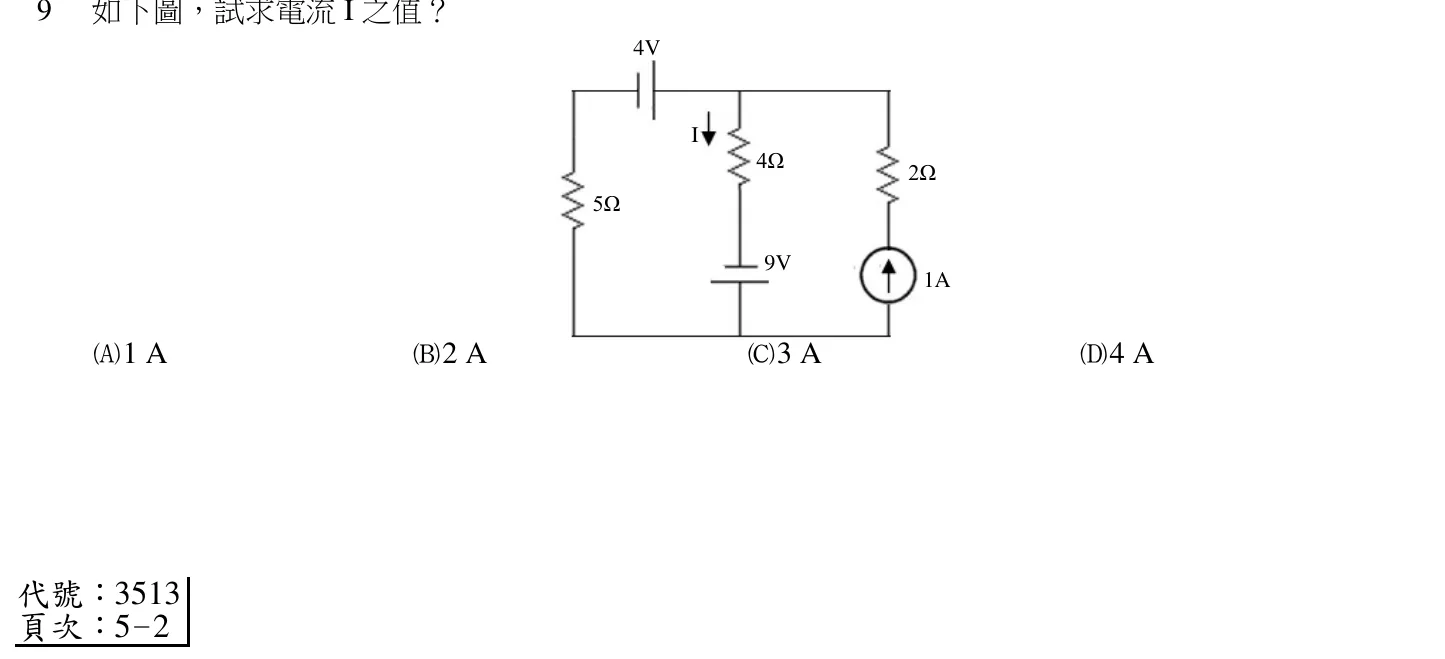

9如下圖，試求電流 I 之值？4VI4Ω2Ω5Ω9V1A
1. (A) 1 A
2. (B) 2 A
3. (C) 3 A
4. (D) 4 A
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
10電荷均勻分布的帶電球形導體內部電位為 V1，表面上之電位為 V2，則：
1. (A) V 1 ＞ V 2
2. (B) V2 ＞ V1
3. (C) V1 = V2
4. (D) V1 = 0
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

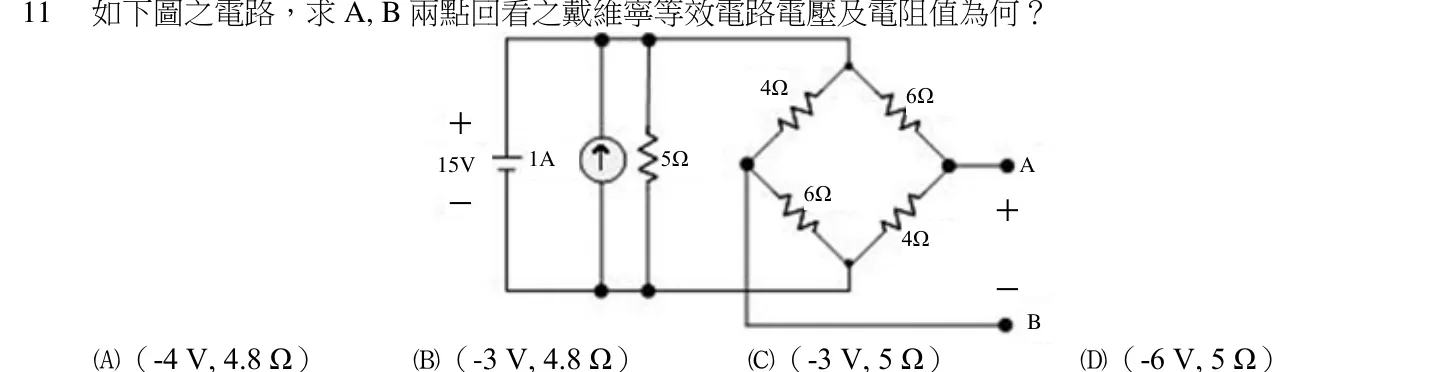

11如下圖之電路，求 A, B 兩點回看之戴維寧等效電路電壓及電阻值為何？4Ω 6Ω+15V 1A 5Ω A− 6Ω+4Ω−B
1. (A) （-4 V, 4.8 Ω）
2. (B) （-3 V, 4.8 Ω）
3. (C) （-3 V, 5 Ω）
4. (D) （-6 V, 5 Ω）
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

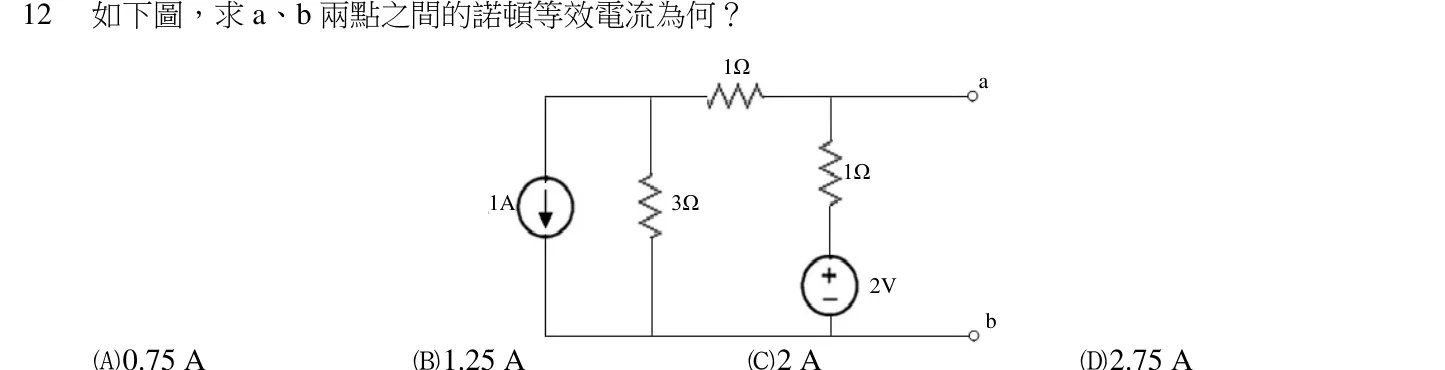

12如下圖，求 a、b 兩點之間的諾頓等效電流為何？1Ωa1Ω1A 3Ω2Vb
1. (A) 0.75 A
2. (B) 1.25 A
3. (C) 2 A
4. (D) 2.75 A
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

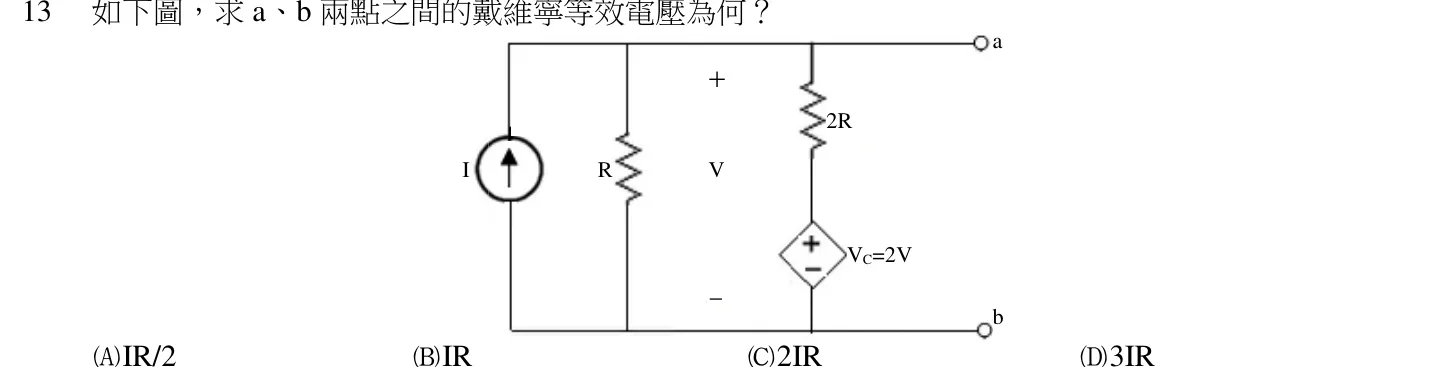

13如下圖，求 a、b 兩點之間的戴維寧等效電壓為何？a+2RI R VVC=2V−b
1. (A) IR/2
2. (B) IR
3. (C) 2IR
4. (D) 3IR
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

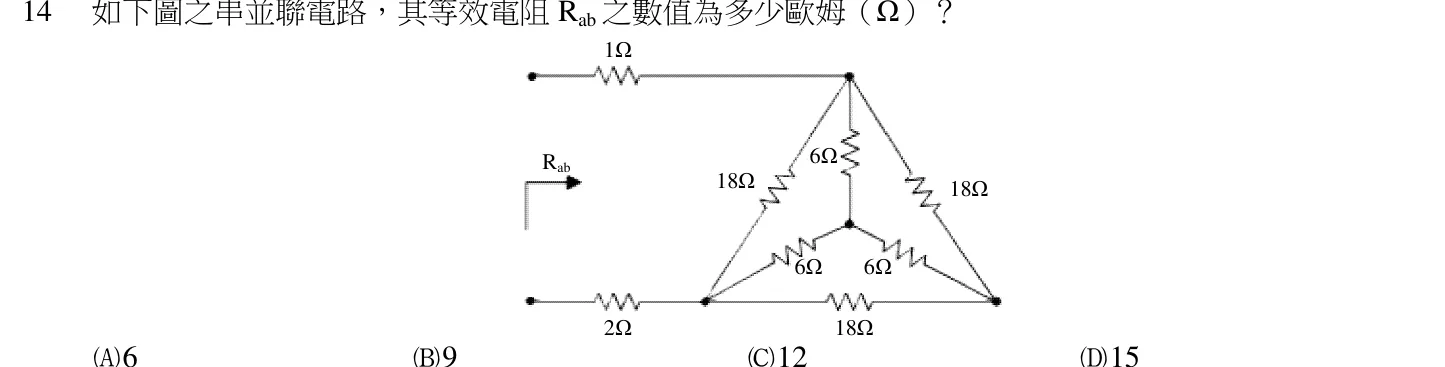

14如下圖之串並聯電路，其等效電阻 Rab 之數值為多少歐姆（Ω）？1ΩRab 6Ω18Ω 18Ω6Ω 6Ω2Ω 18Ω
1. (A) 6
2. (B) 9
3. (C) 12
4. (D) 15
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

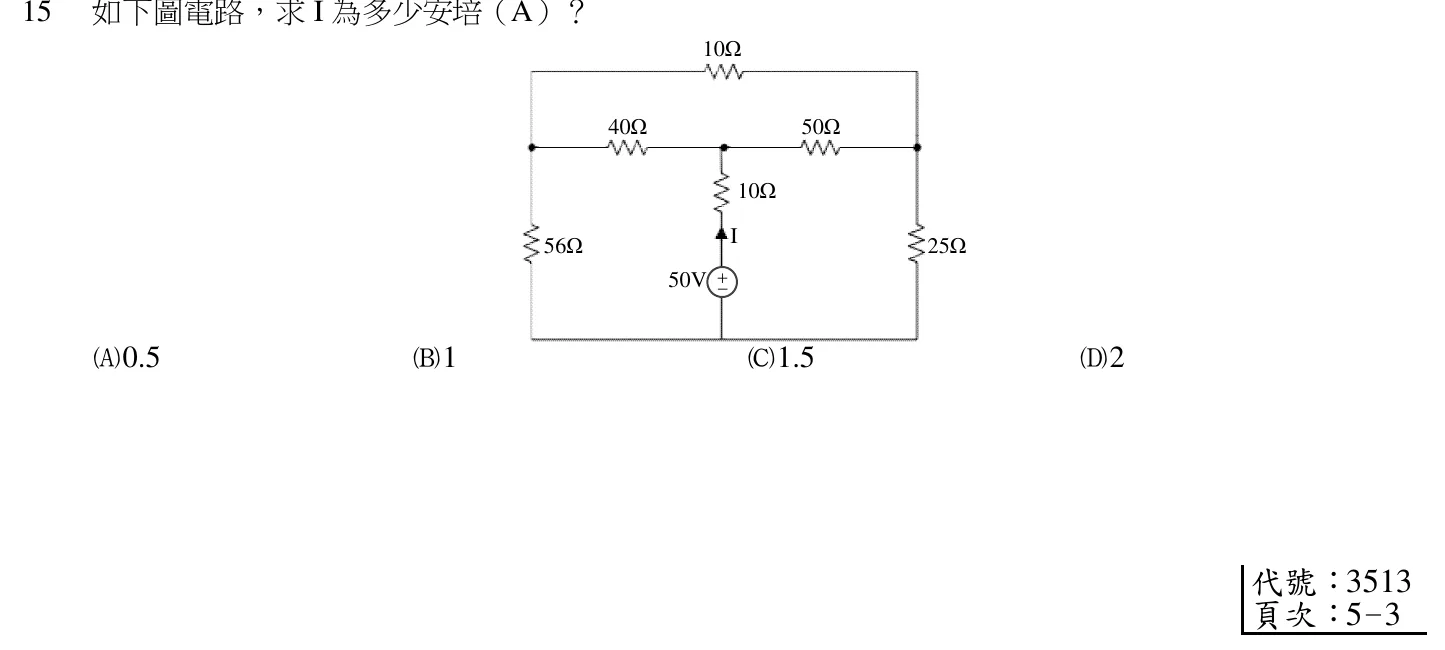

15如下圖電路，求 I 為多少安培（A）？10Ω40Ω 50Ω10Ω56Ω I 25Ω50V +−
1. (A) 0.5
2. (B) 1
3. (C) 1.5
4. (D) 2
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
16試求下圖 2 Ω 電阻兩端 a-b 點間之戴維寧等效電阻為何？aI4Ω 12Ω2Ω8V 16Vb
1. (A) 3 Ω
2. (B) 6 Ω
3. (C) 9 Ω
4. (D) 18 Ω
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
17若下圖 9 Ω 電阻兩端 a-b 點間之戴維寧等效電壓為 18 伏特，則電壓源 ν 為何？6Ω RaIv 3Ω 9Ωb
1. (A) 12 V
2. (B) 18 V
3. (C) 36 V
4. (D) 54 V
正解：(D)
本題附有逐題詳解，線上作答後即可看到。

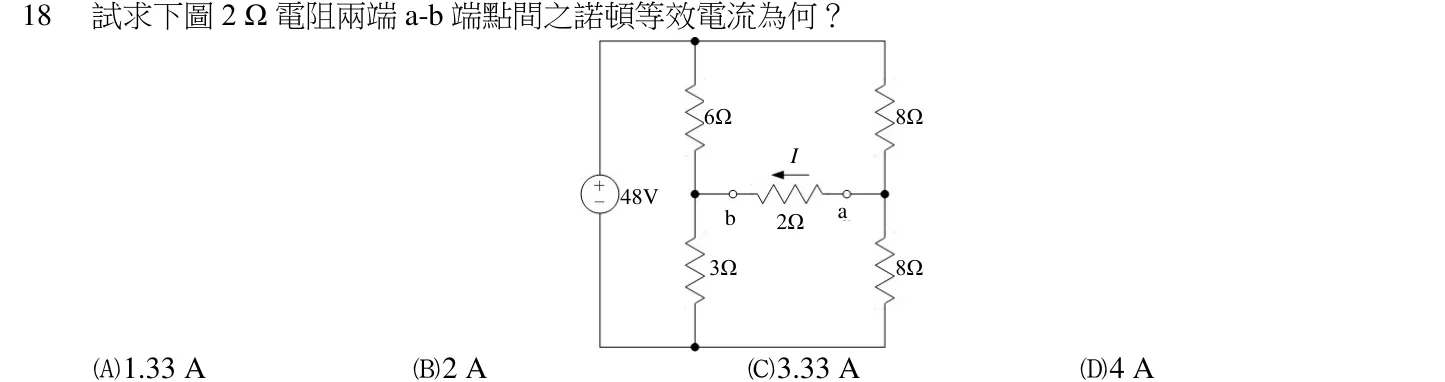

18試求下圖 2 Ω 電阻兩端 a-b 端點間之諾頓等效電流為何？6Ω 8ΩI48Vb 2Ω a3Ω 8Ω
1. (A) 1.33 A
2. (B) 2 A
3. (C) 3.33 A
4. (D) 4 A
正解：(A)
本題附有逐題詳解，線上作答後即可看到。

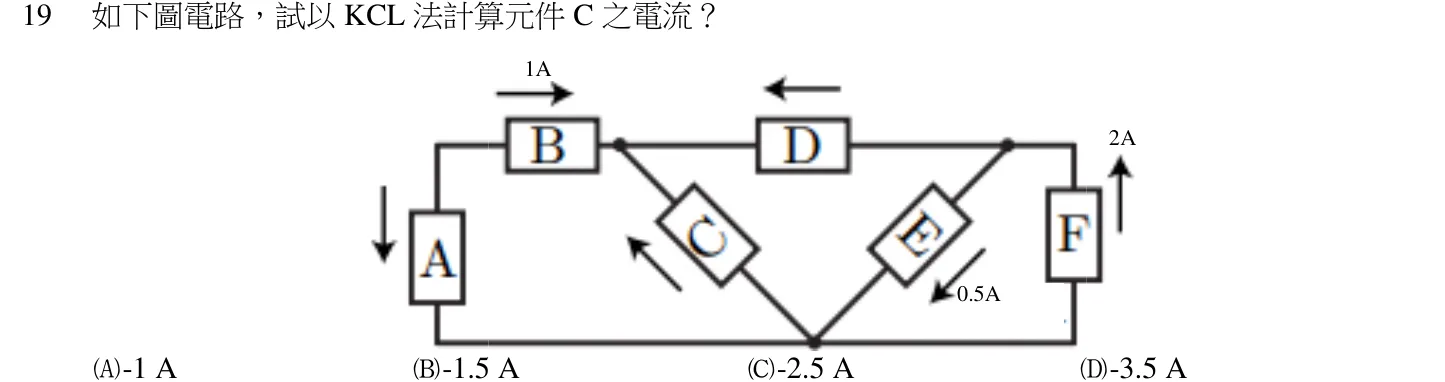

19如下圖電路，試以 KCL 法計算元件 C 之電流？1A2A0.5A
1. (A) -1 A
2. (B) -1.5 A
3. (C) -2.5 A
4. (D) -3.5 A
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

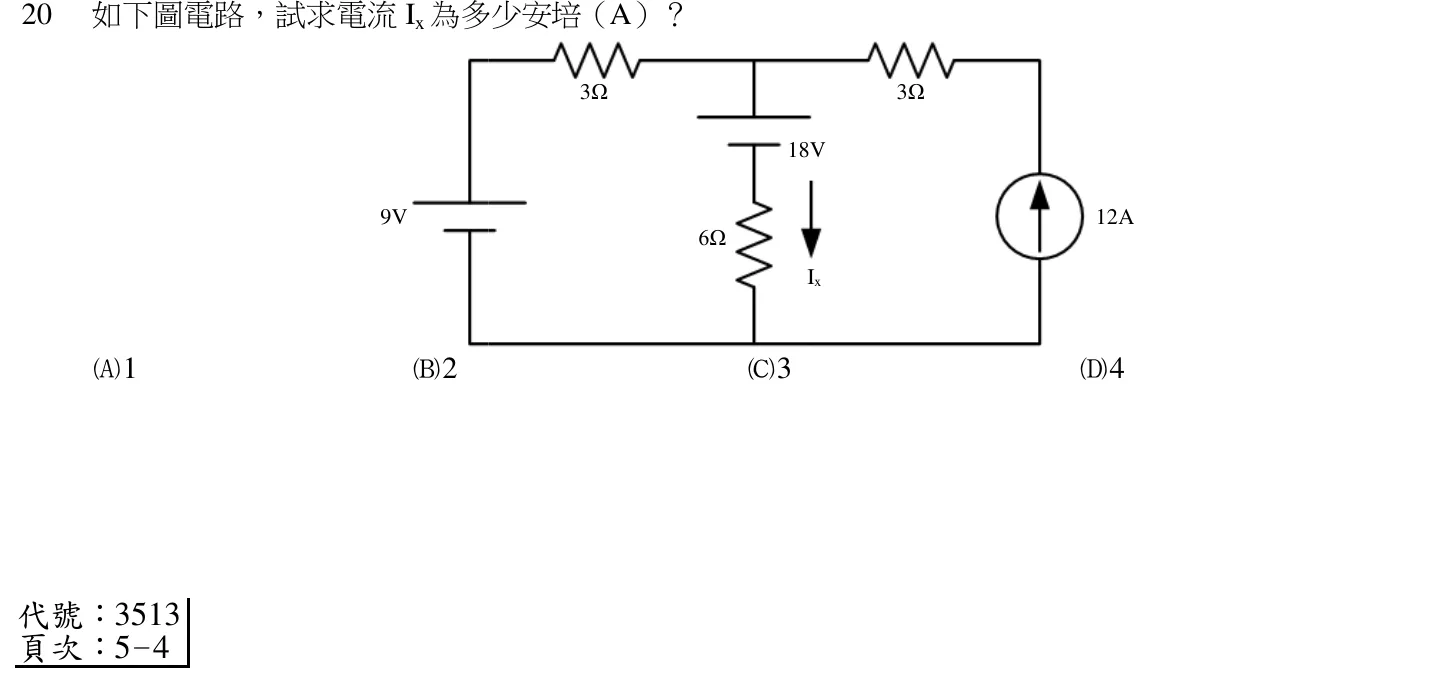

20如下圖電路，試求電流 Ix 為多少安培（A）？3Ω 3Ω18V9V 12A6ΩIx
1. (A) 1
2. (B) 2
3. (C) 3
4. (D) 4
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
2180 匝線圈電感器在 0.2 秒到 1.0 秒內磁通量增加了 0.04 韋伯，該線圈之自感應電動勢（或電壓）為多少伏特（V）？
1. (A) 2.5
2. (B) 3.2
3. (C) 4.0
4. (D) 16
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
22一平行板電容器接到一固定電池，試問下列何者錯誤？
1. (A) 極板面積愈大，則儲存電荷愈多
2. (B) 板距愈小，則電場愈強
3. (C) 極板面積愈小，則電場愈弱
4. (D) 板距愈大，則儲存電能愈少
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
23下列敘述何者正確？
1. (A) 兩電容串聯時，總電容量較任一電容大
2. (B) 兩電容並聯時，各電容儲存的電能一樣多
3. (C) 兩電容並聯時，各電容的帶電量與其電容量成反比
4. (D) 兩電容串聯時，各電容的帶電量一樣多
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
24A、B 兩點距離 9 公尺，P 點在此兩點間，且距離 A 點 3 公尺。今在
1. (A) B 兩點各放置一個正電荷，已知 A 點電荷為 10 庫侖，且此電荷在 P 點所產生的電場，為 B 點電荷在 P 點所產生電場的 5 倍。試問 B 點電荷為多少庫侖（C）？A.10
2. (B) 8
3. (C) 5
4. (D) 1.25
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
25在 100 匝之線圈中，若磁通量在 0.5 秒內由 1 韋伯增加至 3 韋伯，則此線圈產生之感應電動勢為何？
1. (A) 200 V
2. (B) 300 V
3. (C) 400 V
4. (D) 600 V
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
26若一線圈之磁通量隨時間呈線性增加，則線圈兩端之電壓變化為何？
1. (A) 成非線性變化
2. (B) 成線性增加
3. (C) 成線性降低
4. (D) 為定值
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
27有一 200 匝的線圈，其磁通量在 0.2 秒內自 10-3 韋伯降至零，線圈的感應電動勢為何？
1. (A) 1 V
2. (B) 2 V
3. (C) 3 V
4. (D) 4 V
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
28如下圖之 RL 電路，在時間 t＝0 時 SW 閉合，當 t＝0.2 秒時，求跨於電感兩端之電壓約為多少伏特（V）？（常用近似值：e-1=0.369，e-2=0.135，e-3=0.05，e-4=0.02，e-5=0.01）VRi(t) R=10ΩSWt=0 L=1H VLV=100(V)
1. (A) 75
2. (B) 37
3. (C) 13.5
4. (D) 5
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
29有一 RC 電路之時間常數為 1 秒，已知電容於放電狀態，在 2 秒時電阻之電壓為 2 V，則 3 秒時電阻之電壓約為多少伏特（V）？
1. (A) 0.368
2. (B) 0.5
3. (C) 0.736
4. (D) 1
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
30已充電到飽和之 RC 串聯電路，於放電過程，下列何者錯誤？
1. (A) 開始放電瞬間，電容器電流值最大
2. (B) 開始放電瞬間，電容器電壓值最大
3. (C) 放電經一個時間常數時電容器電壓降為原來 36.8%
4. (D) 電阻兩端電壓，在放電完畢時最大
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
3160 Hz 之交流電壓，其 6 次諧波之週期約為何？
1. (A) 2.78 ms
2. (B) 5.56 ms
3. (C) 8.33 ms
4. (D) 16.67 ms
正解：(A)
本題附有逐題詳解，線上作答後即可看到。

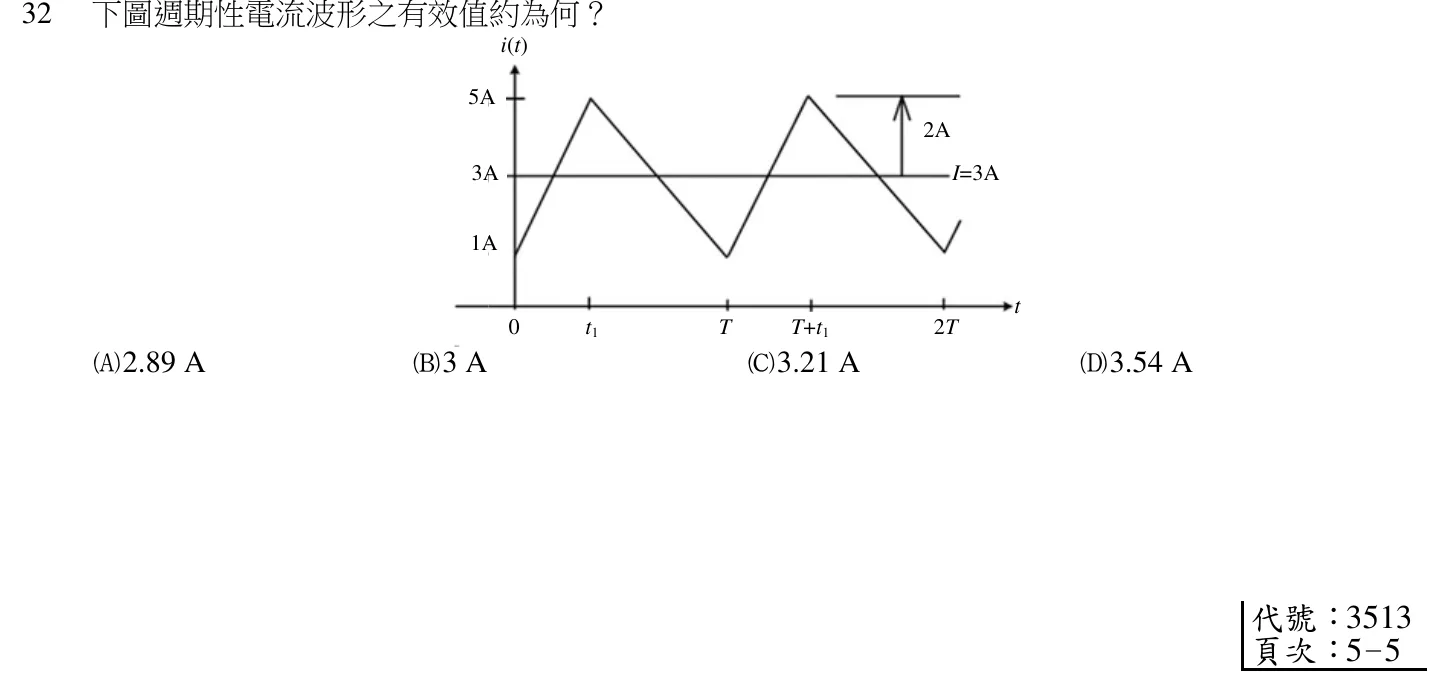

32下圖週期性電流波形之有效值約為何？i(t)5A2A3A I=3A1At0 t1 T T+t1 2T
1. (A) 2.89 A
2. (B) 3 A
3. (C) 3.21 A
4. (D) 3.54 A
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
33若 i(t)=I 0 +10 2sin2π60t (A)，如有效值為 12 A，求 I0 之值約為何？
1. (A) 9.38 A
2. (B) 2 A
3. (C) 6.36 A
4. (D) 6.63 A
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
34有一個 9 kW 的電感性負載在 120 V/60 Hz 下有 5 kvar 的虛功率，求流入負載的電流？
1. (A) 75 A
2. (B) 85.8 A
3. (C) 91.7 A
4. (D) 116.7 A
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

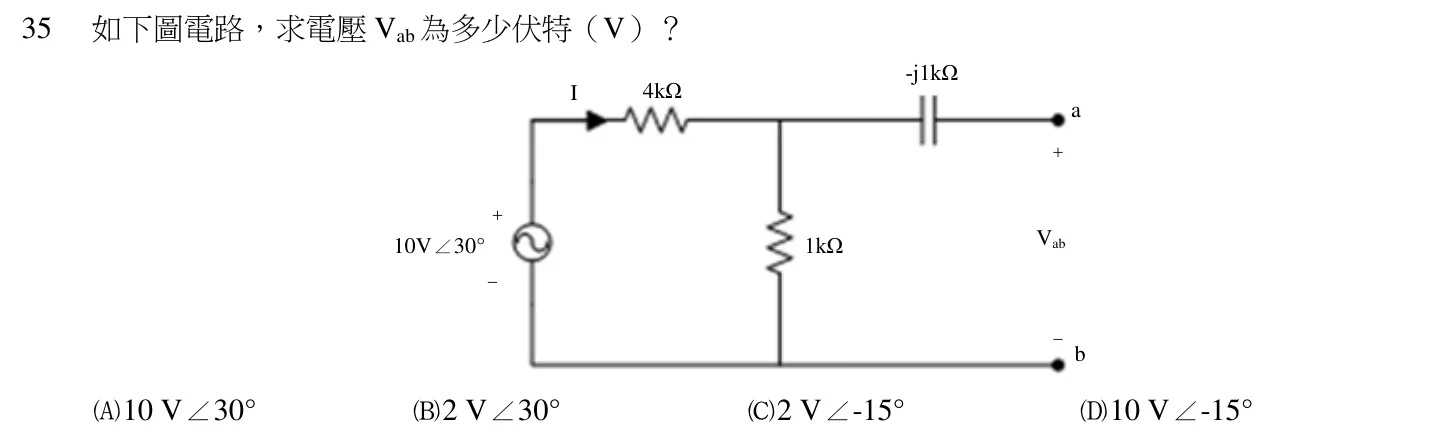

35如下圖電路，求電壓 Vab 為多少伏特（V）？-j1kΩI 4kΩa++10V∠30° 1kΩ Vab−−b
1. (A) 10 V∠30°
2. (B) 2 V∠30°
3. (C) 2 V∠-15°
4. (D) 10 V∠-15°
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
36左圖為一 RLC 串聯電路，右圖為同電路將兩電阻 R1 與 R2 由並聯改為串聯之 RLC 串聯電路。令其交流阻抗各為 ZT1=|ZT1|∠θ1 與 ZT2=|ZT2|∠θ2，且電流各為 I1=|I1|∠θI1 與 I2=|I2|∠θI2，則下列敘述何者正確？R1 I2R1 R2 L1I1R2 L1 ++ ZT2V∠θ V∠θ C1ZT1− C1 −
1. (A) |ZT1| > |ZT2|
2. (B) θI1 > θI2
3. (C) θ1 < θ2
4. (D) |I1| > |I2|
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
37有一負載為 8 Ω 電阻與 150 μF 電容並聯而組成，求其在 120 V/60 Hz 之下的視在功率？
1. (A) 0.81 kVA
2. (B) 1.8 kVA
3. (C) 1.98 kVA
4. (D) 2.61 kVA
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
38RLC 串聯電路中，驅動電壓源 vS = 20sinωt V、L = 0.1 mH、C = 4 μF、R = 3 kΩ，如果電阻 R 所跨壓降大小為 20 V，此電壓源的頻率 ω =？(rad/s)
1. (A) 5k
2. (B) 50k
3. (C) 100k
4. (D) 200k
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
39以 vS = 10sinωt V 為驅動電源之 RLC 串聯電路，其中，L = 25 mH、R = 0.1 kΩ 時，諧振頻率為 ω0= 100 krad/s，此電路之優質參數（或稱品質因數）Q0 =？
1. (A) 2.5
2. (B) 10
3. (C) 25
4. (D) 100
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
40如下圖，當開關 S 投入瞬間，電壓 VL 為多少伏特（V）？S50μF 20Ω+80V − +40Ω VL 6mH−
1. (A) 0
2. (B) 40
3. (C) 80
4. (D) -80
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
